Fabrication des ersatz 01A-A et 01A-B culot UV





1. Caractéristiques des ersatz

Lampe remplacée: 01A
Plusieurs versions existent; elles peuvent être équipées de culot ancien à baïonette (UV) ou standard type valve 80 (UX,CX); ce fichier concerne le culot UV
D'autre part, plusieurs lampes peuvent servir : 2SH27L et 3D6

Il y a donc plusieurs schémas possibles :
- en HF, détection et préamp BF et finale BF si écouteurs : type 01A-A

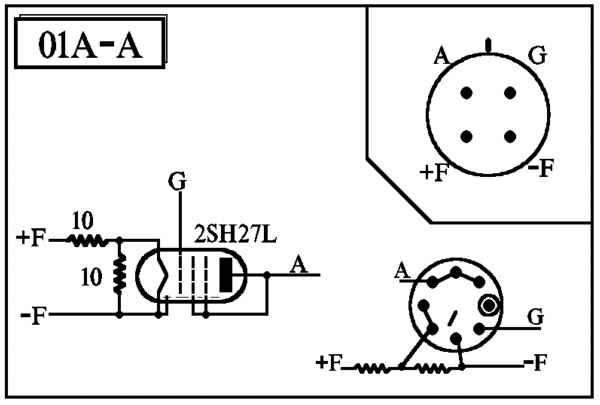

Schéma :2333-1



- en P, BF finale si HP : type 01A-B:

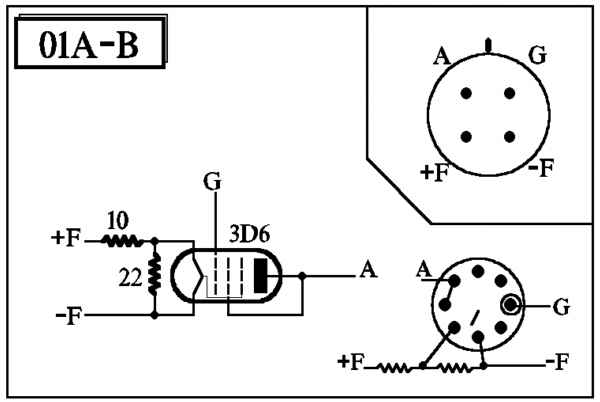

Schéma :2333-2


Marquage : 01A-A ou 01A-B

Immatriculation: --000 (générique ersatz divers)



2. Culot

Culot américain 4 petites broches identiques, contact en bout + baïonnette unique (UV).

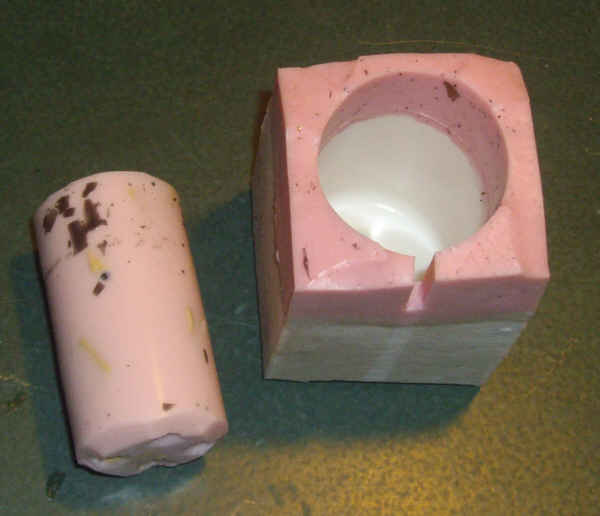

Utiliser le moule UV :

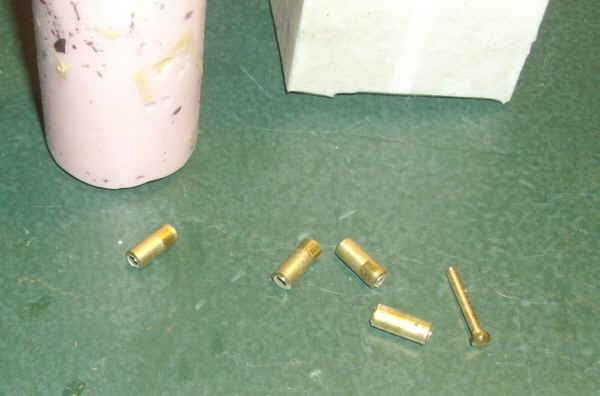

Couper 4 longueurs dans un tube laiton 3/4 de 13 mm environ et utiliser une vis laiton 2x15 :

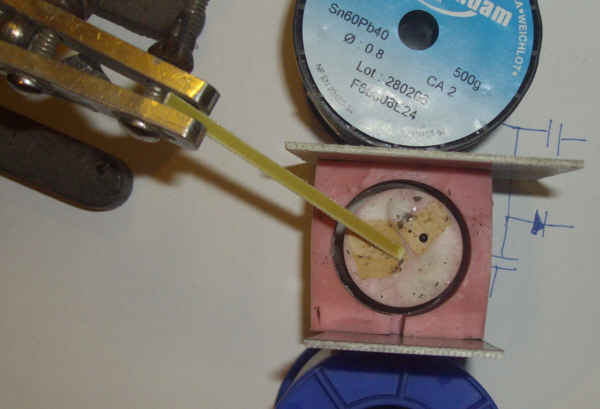

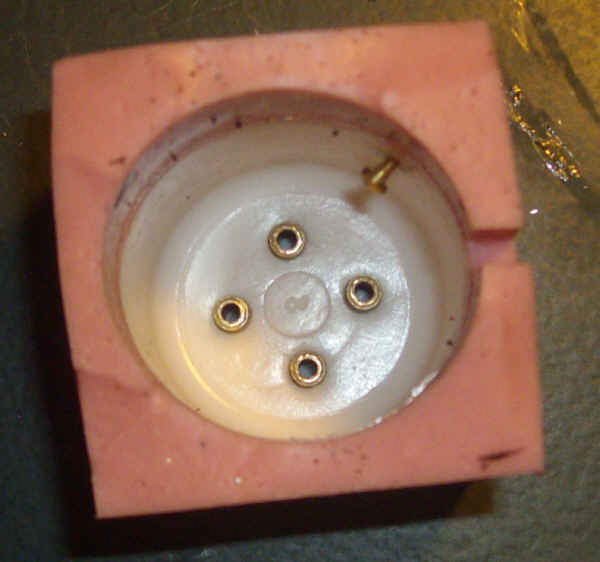

Insérer les tubes dans les trous au fond du moule et la vis dans le trou de la baïonnette, tête à l'intérieur, à 1 mm de la surface intérieur du moule


Poser le moule cylindrique intérieur sur les tubes au fond, en l'orientant par rapport aux évidemments

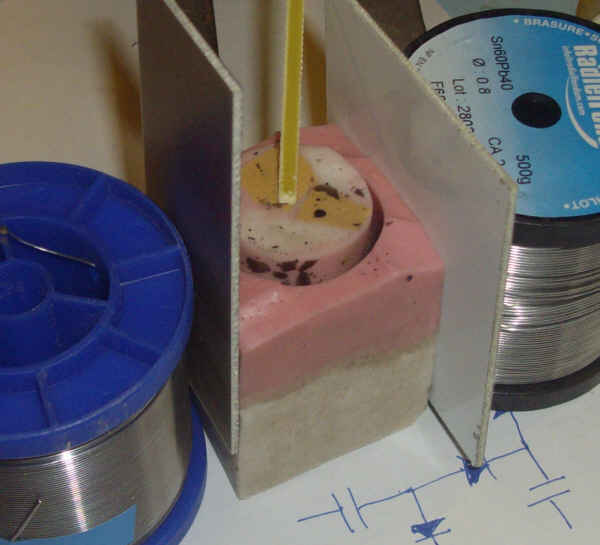

contraindre légèrement les bords du moule extérieur (sinon, le culot risque d'être ovalisé lors de la chauffe de la résine) et centrer le cylindre à l'aide de cales pesantes et d'une 3° main



couler la résine noire

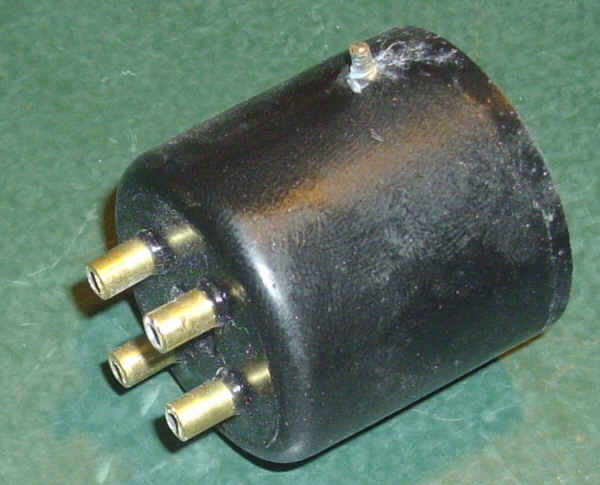

démouler

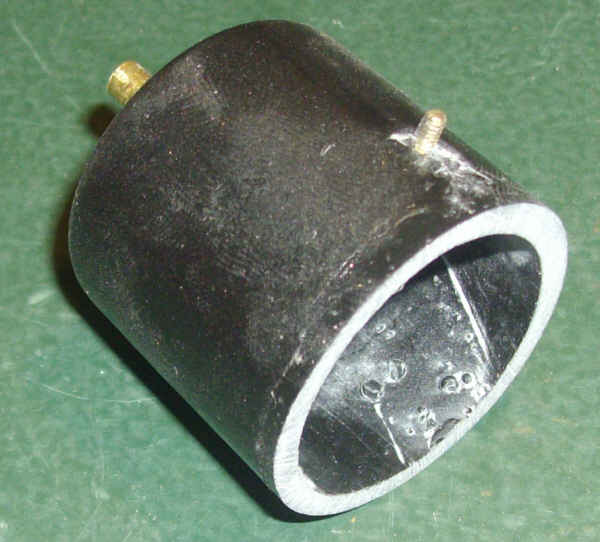

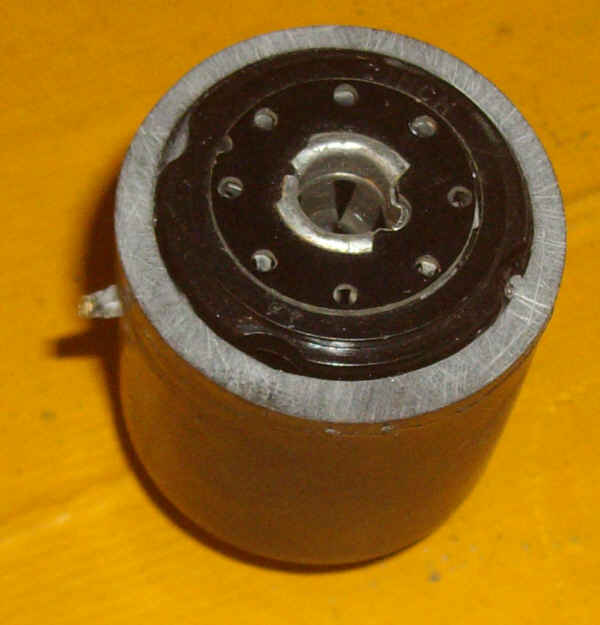

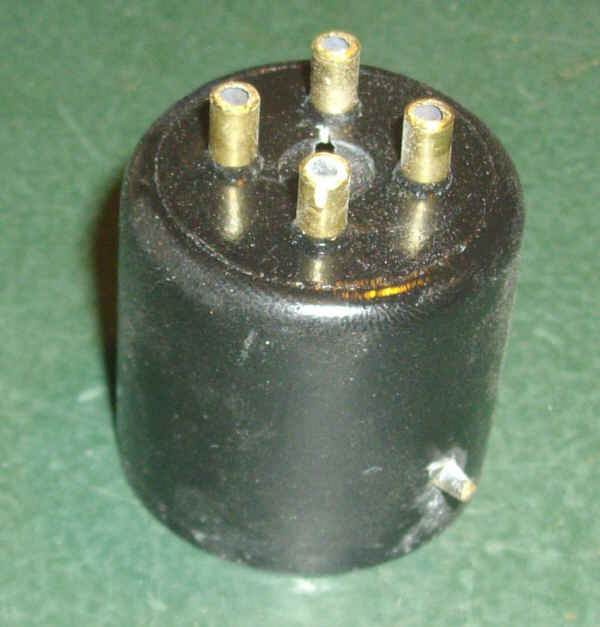

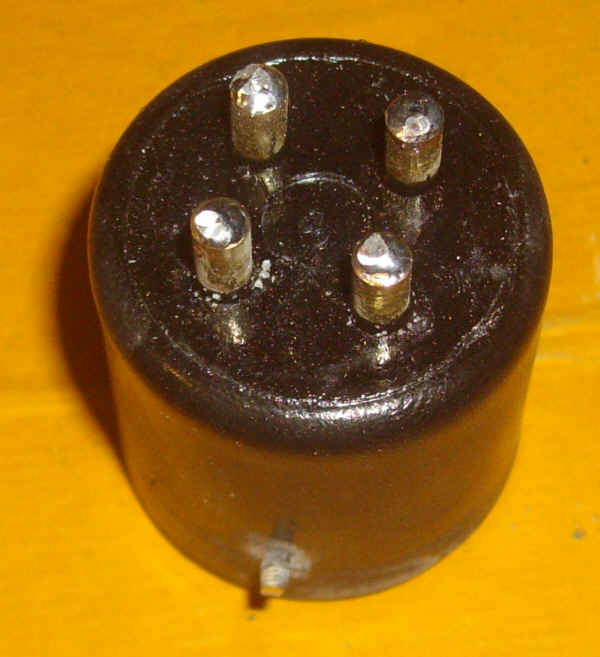

Meuler le haut du culot au niveau du trait de réparage, poncer :


Vérifier la bonne introduction dans un support, retoucher éventuellement la baïonette et/ou la résine :




3. Préparation de la lampe pour 01A-A

Lampe utilisée : 2SH27L

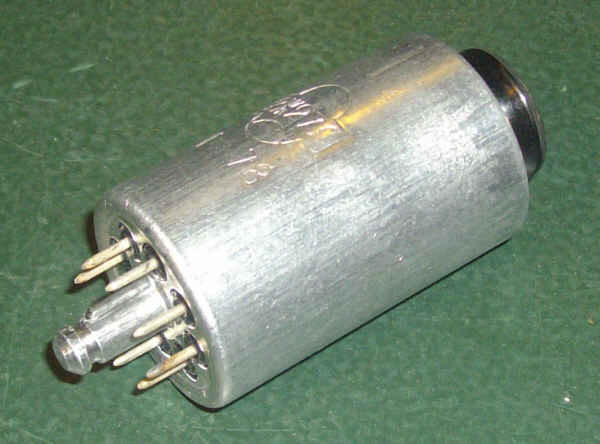

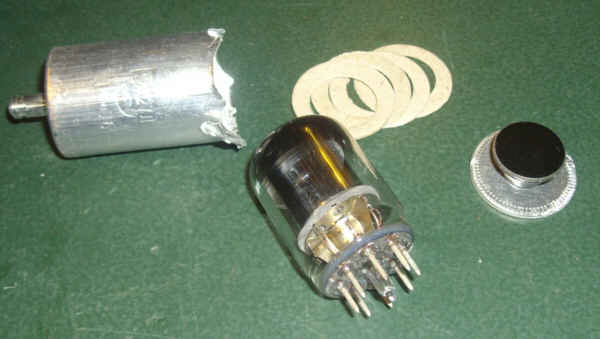

Démonter la lampe en desertissant le blindage en haut :

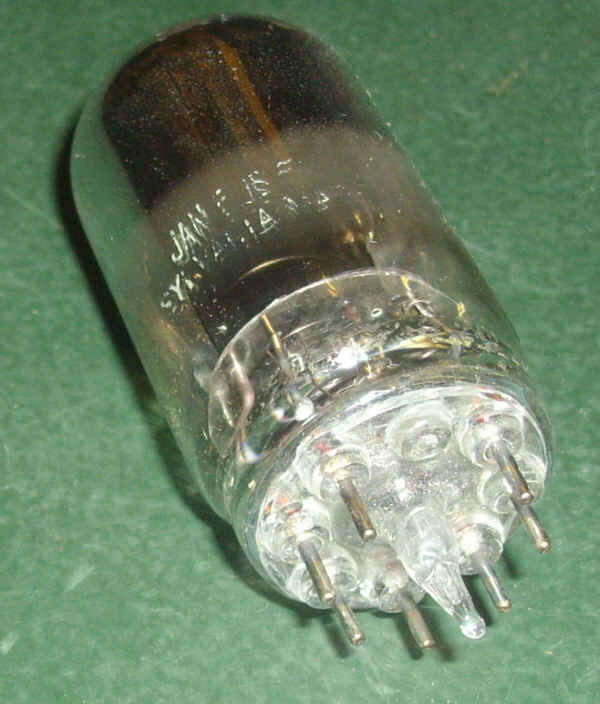

Ne conserver que la lampe :




3bis. Préparation de la lampe pour 01A-B

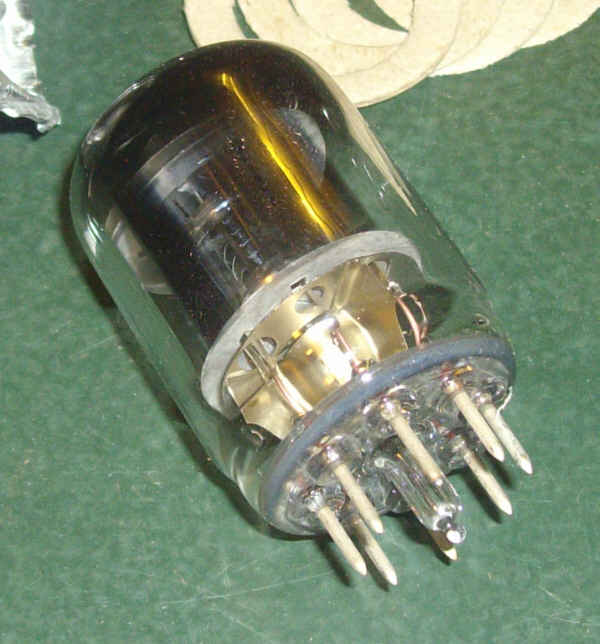

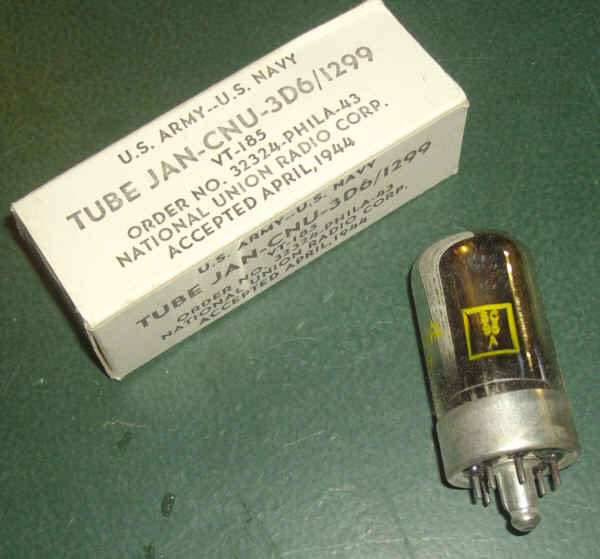

Lampe utilisée : 3D6

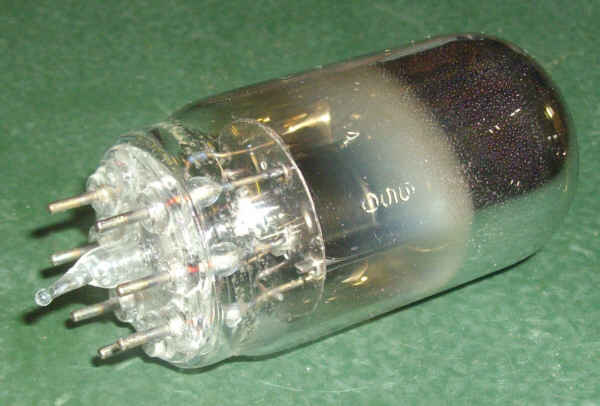

Démonter la ceinture métallique à la pince; prendre garde au queusot, procéder sans prendre appui sur le verre !





4. Câblage de la lampe

Il est possible d'utiliser un support locktal si on veut que la lampe soit amovible; sinon faire autant de boudinettes que nécessaire suivant l'ersatz

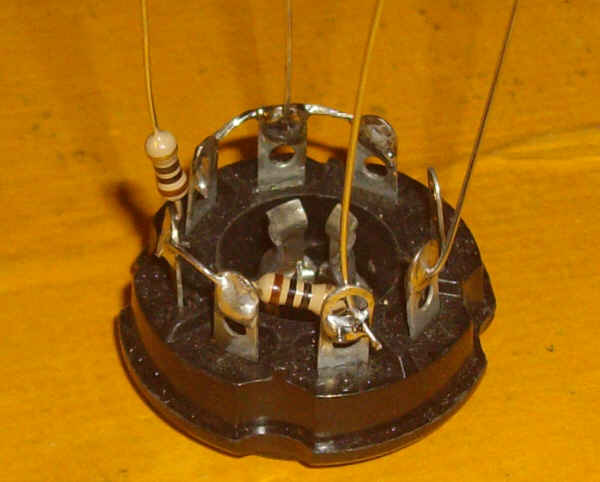

Puis câbler selon le schéma de l'ersatz, soit sur les boudinettes soit sur les cosses du support :

(modèle 01A-A)

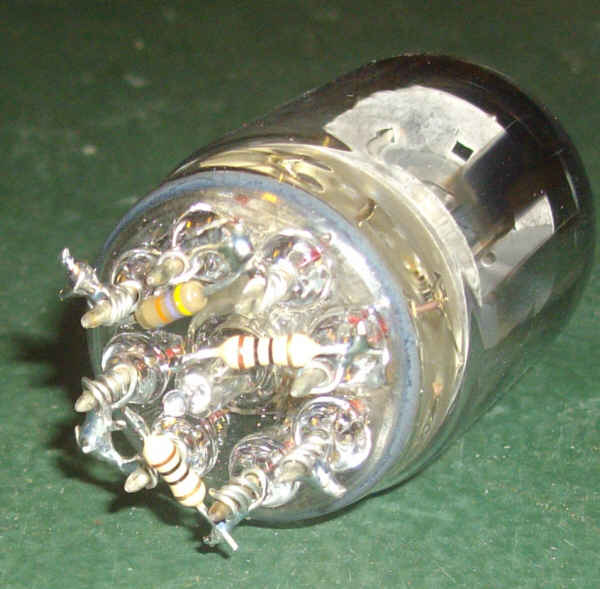

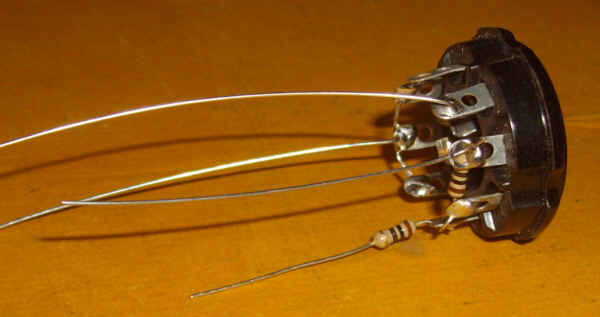

Souder 4 fils rigides de 10 cm de long sur les cosses (ou boudinettes) correspondant aux électrodes +F -F G et A:

(modèle 01A-A)

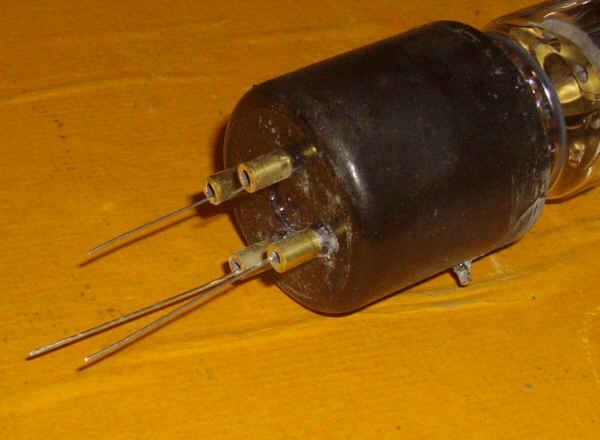

Introduire les 4 fils dans les tubes de laiton correspondant du culot

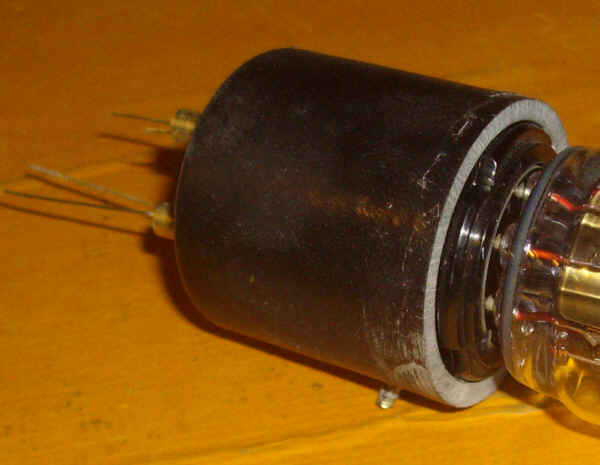

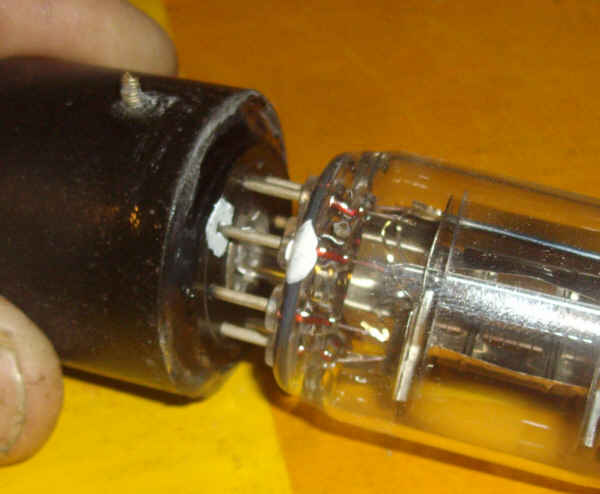

Bien enfoncer la lampe (ou le support) au ras du haut du culot puis souder les 4 fils aux tubes


Couper les fils dépassants et meuler un plat en bout




5. Vérification de fonctionnement

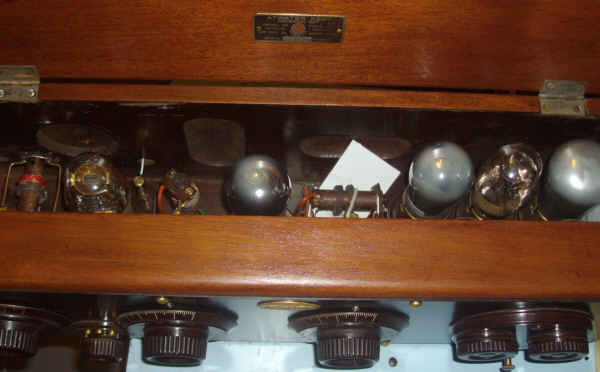

Installer l'ersatz sur le poste ATWATER KENT 20 à n'importe quelle place pour 01A-A, en finale BF pour 01A-B



et vérifier le bon fonctionnement.



6. Finitions

couler un cordon de colle en haut du culot pour immobiliser la lampe (ou le support):

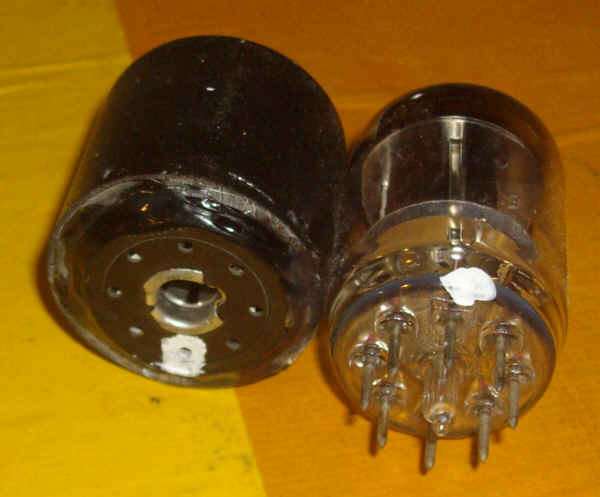

repérer la broche 6 sur l'adaptateur (dans le cas d'une lampe amovible) et sur la lampe :


(Cette opération est inutile dans le cas d'une lampe collée).

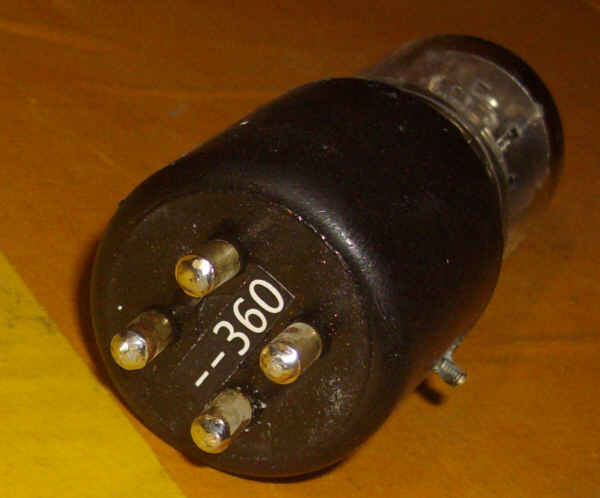

Coller l'étiquette de numérotation :

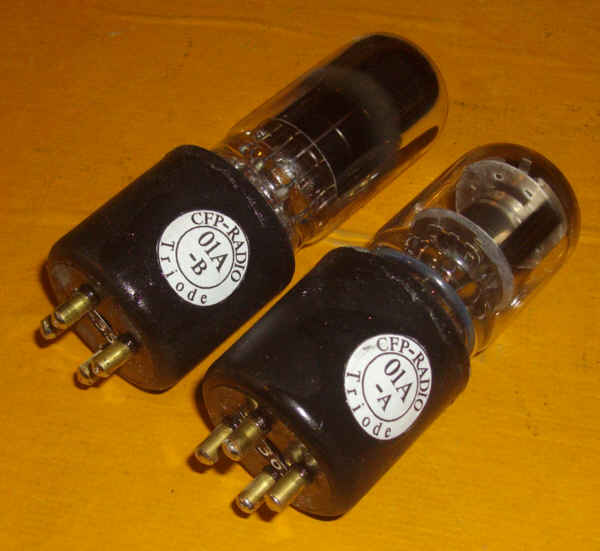

Coller une étiquette papier 01A-A ou 01A-B sur le culot :
