Fabrication des ersatz de valve 328-A et de régulatrice 329-A





1. Caractéristiques des ersatz

Lampes remplacées : 328(valve) et 329(régulatrice)
Ces lampes équipaient des chargeurs de batteries au plomb

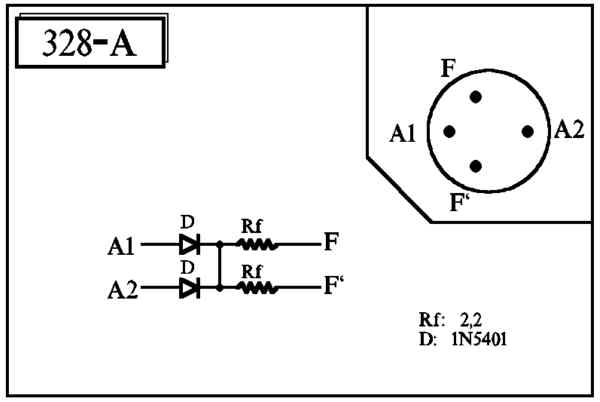

schéma (328):2760-1

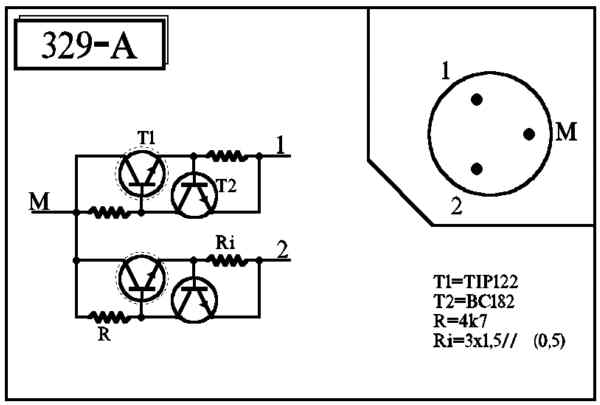

schéma (329):2760-2


Immatriculation: --000 (ersatz spécifiques)

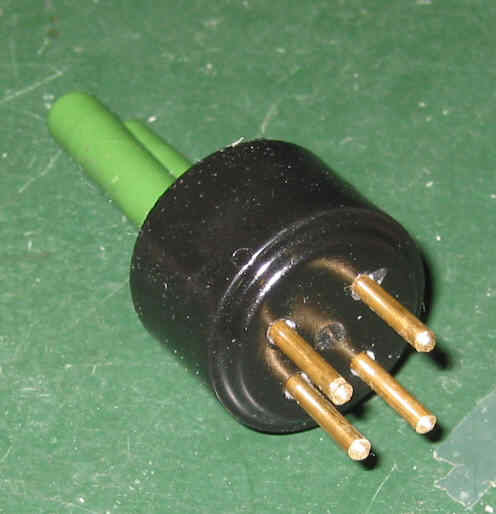

2. Culot

Utiliser le moule 4 broches européen. Pour le 329-A, n'installer que 3 broches
Teinter en noir

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout

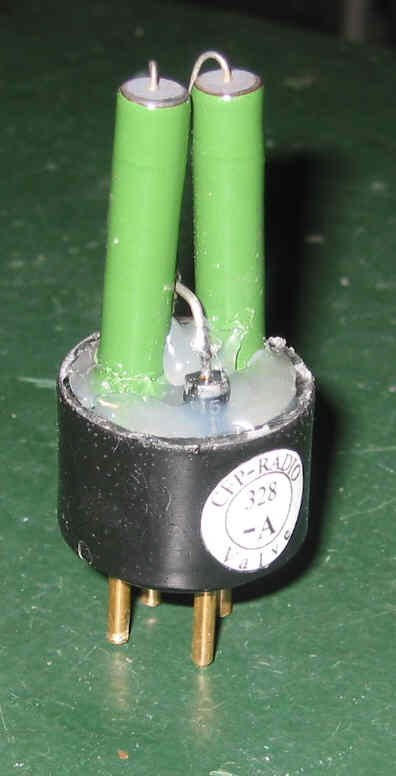

Les composants du 328-A (2 résistances et 2 diodes) sont soudés sur les broches avant coulée de la colle, et maintenus verticaux




3. Câblage du circuit 328-A

Il suffit de raccorder les 4 composants en un seul point




4. Câblage du circuit 329-A

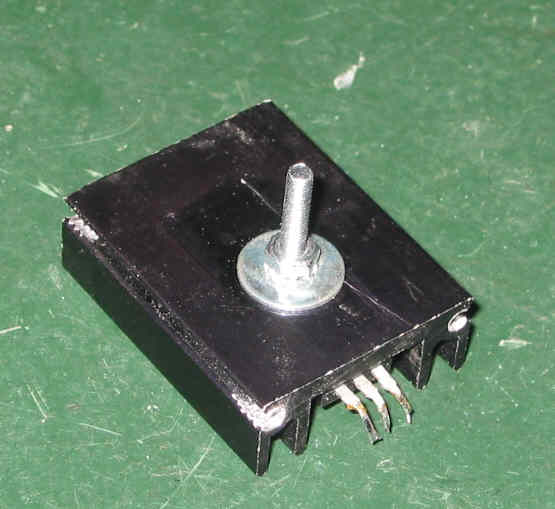

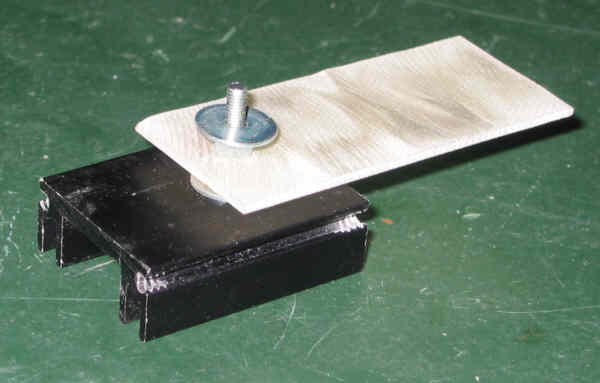

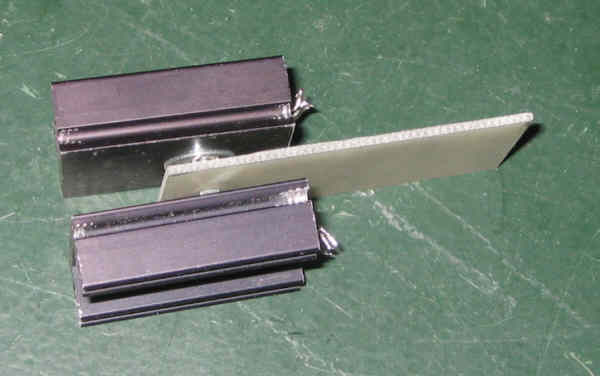

Couper un ractangle d'poxy non cuivré de 28 x 60 mm, le percer d'un trou de 3,5 qui servira à boulonner les transistors TIP122 et leurs radiateurs.

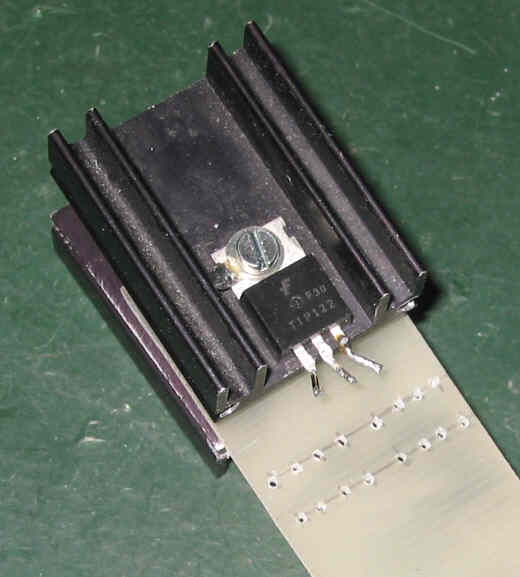

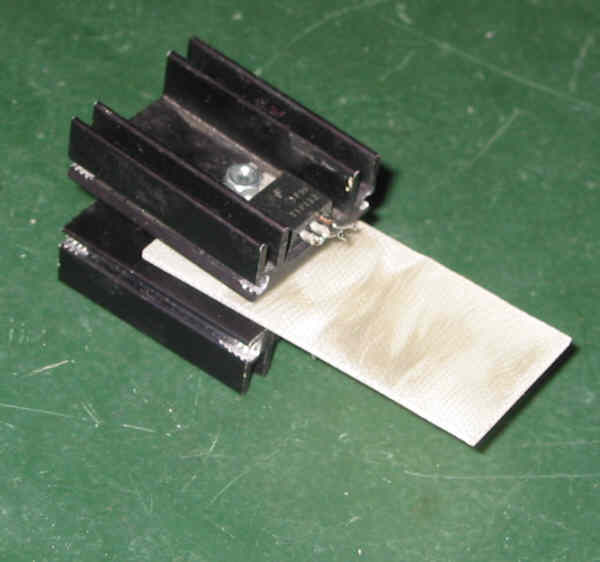

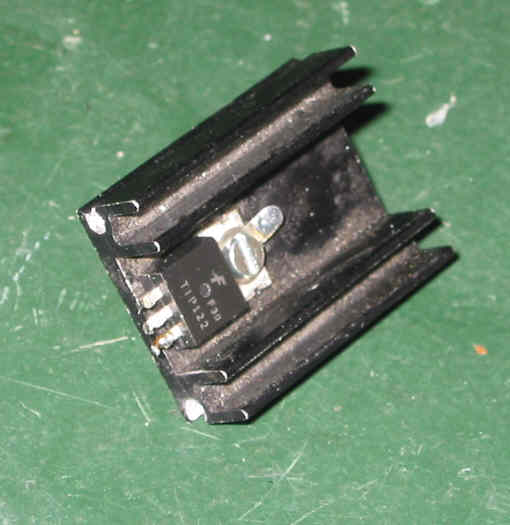

Installer les transistors TIP122 et leurs radiateurs






Percer des trous (dia 1)

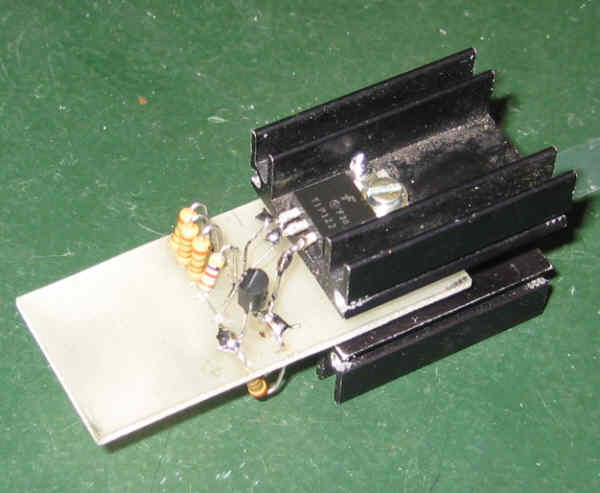

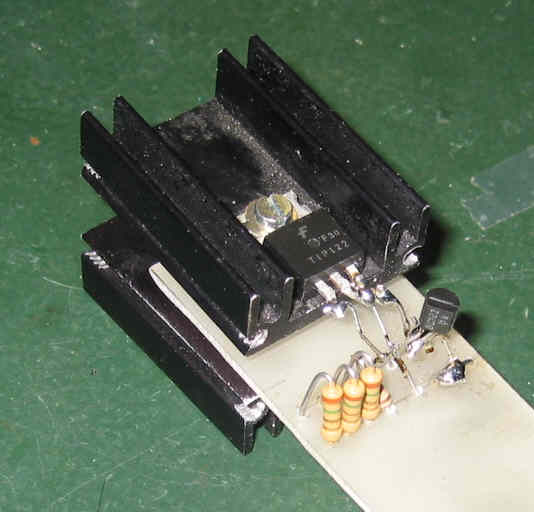

installer et souder les résistances et les transistors BC182. Le montage est symétrique, de part et d'autre de la plaque d'epoxy.




5. Câblage du culot du 329-A

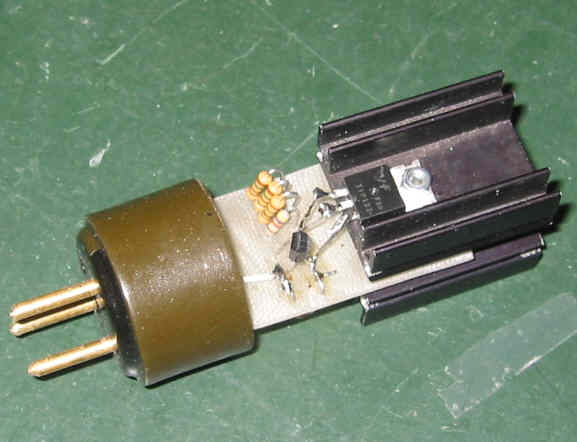

Il suffit de raccorder les 3 fils au circuit : Ne pas encoller pour l'instant ...




6. Vérification du fonctionnement

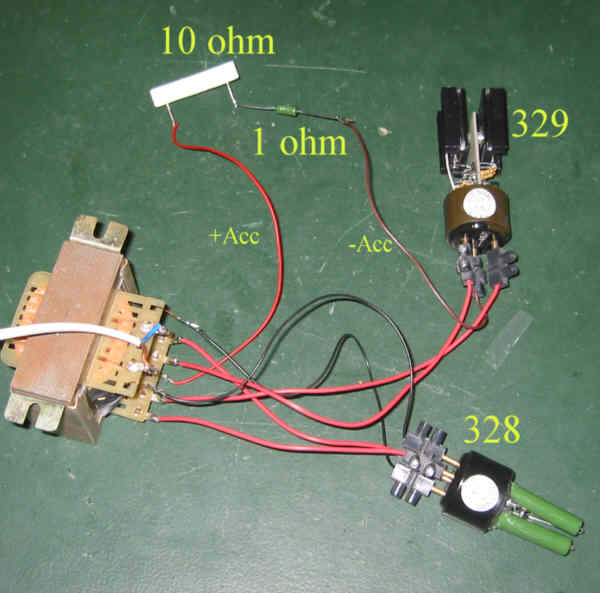

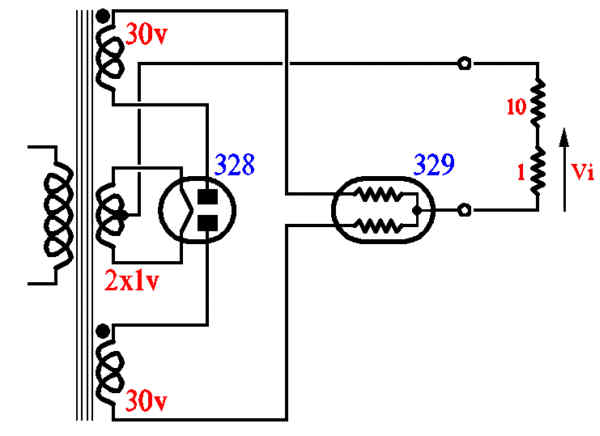

Il est intéressant de fabriquer et de tester ces 2 ersatz en même temps sur un outillage dont le schéma est le suivant :



Connecter entre +Acc et -Acc 2 résistance de 10 et 1 ohm comme sur le plan.

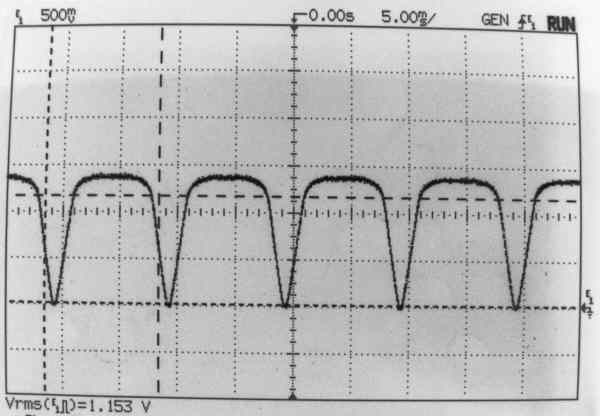

Vérifier à l'oscilloscope l'allure de la tension aux bornes de la 1 ohm (qui est donc le reflet du courant) :

on doit trouver des arches plus ou moins aplaties, la tension efficace vraie étant de l'ordre de 1,1V



7. Finitions

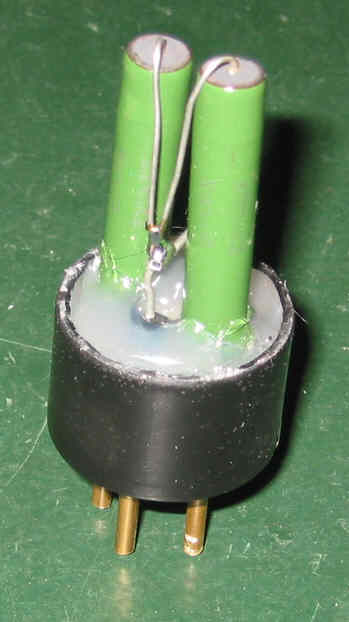

Noyer les 4 composants du 328-A avec de la colle, jusqu'au bord du culot

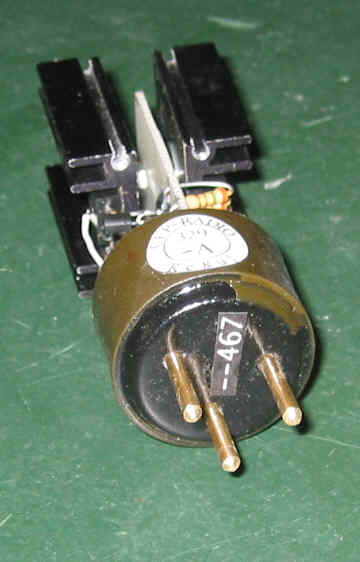

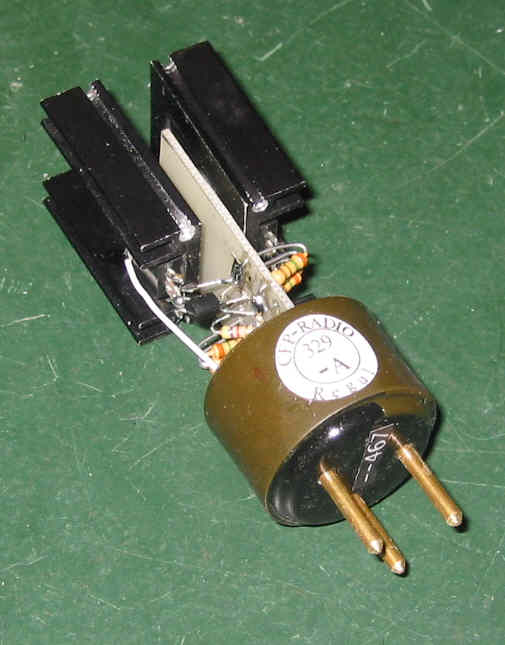

Bien tendre les 3 fils du 329-A, immobiliser le circuit bien vertical et couler de la colle thermo dans le culot

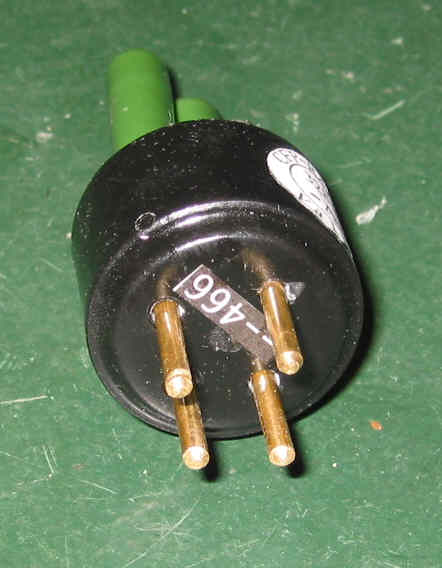

Coller l'étiquette de référence de la lampe



Coller l'étiquette de numérotation :
