Fabrication de l'ersatz AF56AG





1. Caractéristiques de l'ersatz

Lampe remplacée : AF2
Schéma :2390

Cet ersatz est à pente variable.

Autre appellation : AF2-A
Immatriculation: B-000



2. Culot et cabochon

Culot européen 5 broches.
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout


Le cabochon est simplement muni d'une vis laiton M3, sans collage

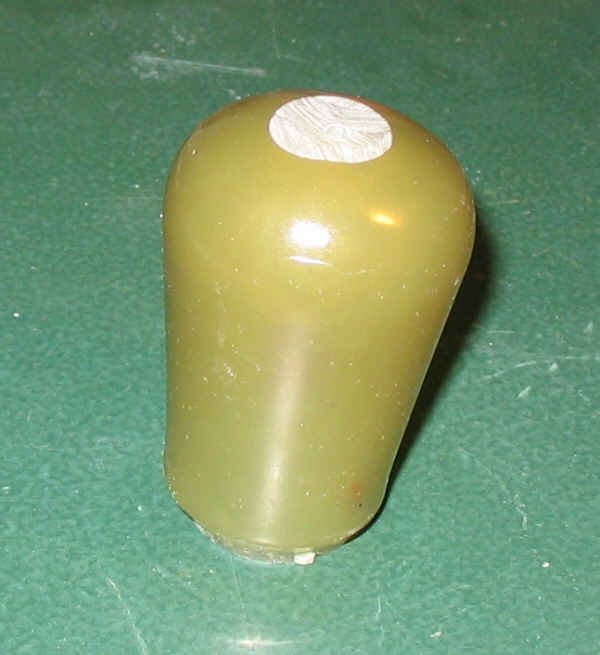

3. Ampoule en résine

Quantité de résine : 7 cl
Quantité de catalyseur : 2,5 ml

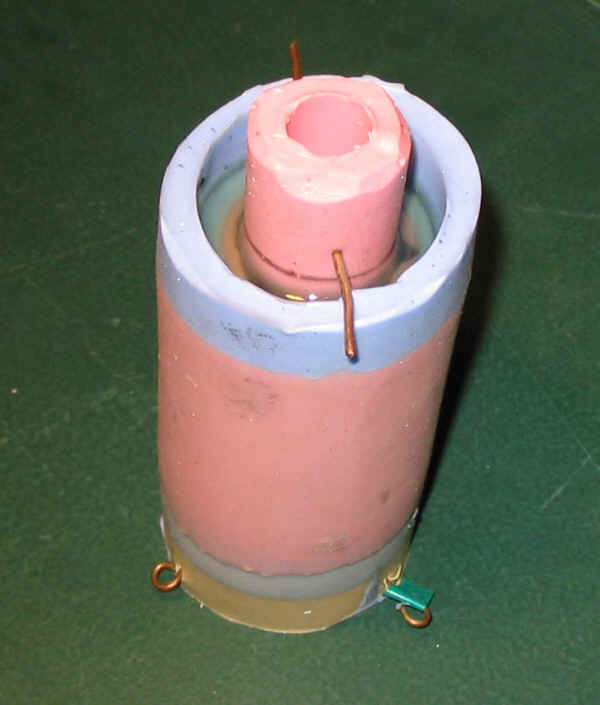

Moule utilisé :


Meuler un plat en haut, percer un trou dia 4 :


Peindre teinte or.



4. Câblage de la lampe

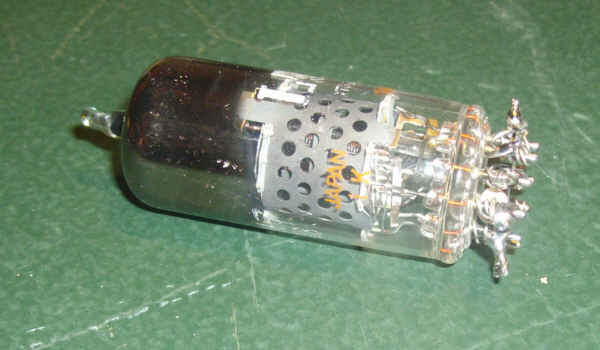

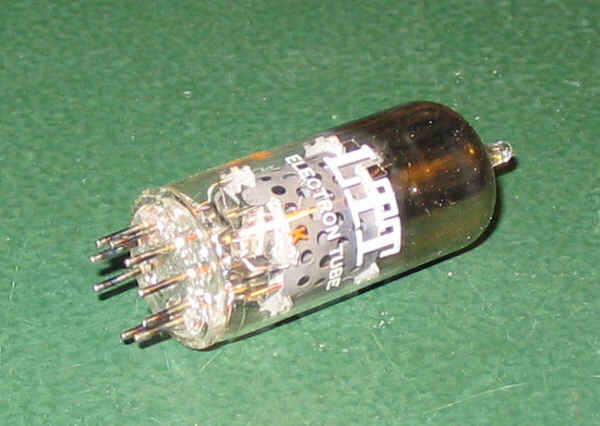

Lampe utilisée : 4EH7 - LF183

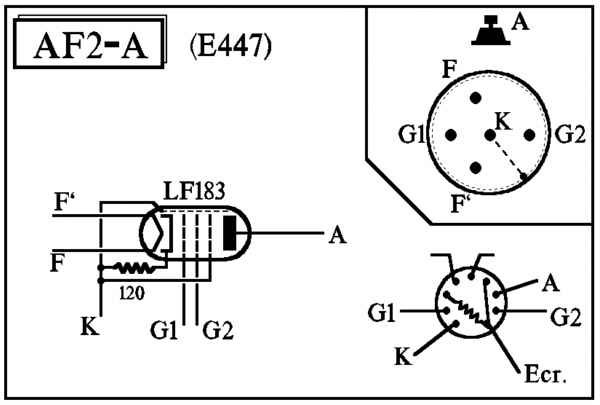

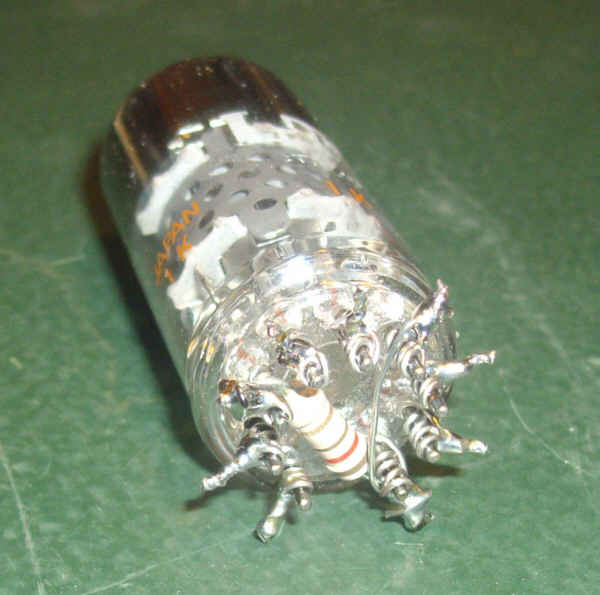

faire 9 boudinettes, câbler selon schéma :

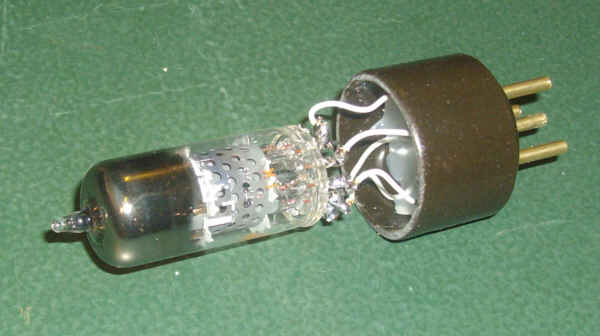

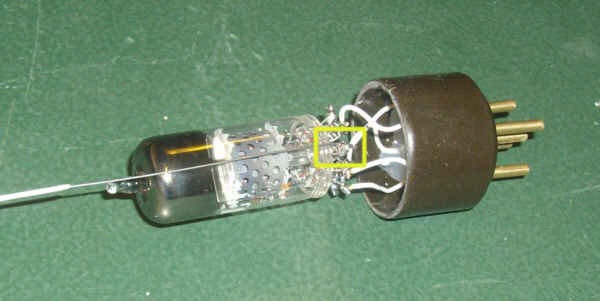

raccorder au culot :


souder un fil sur la broche d'anode :

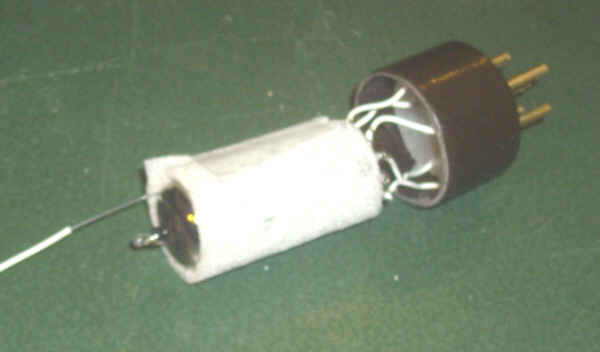

envelopper la lampe d'un tour de mousse :

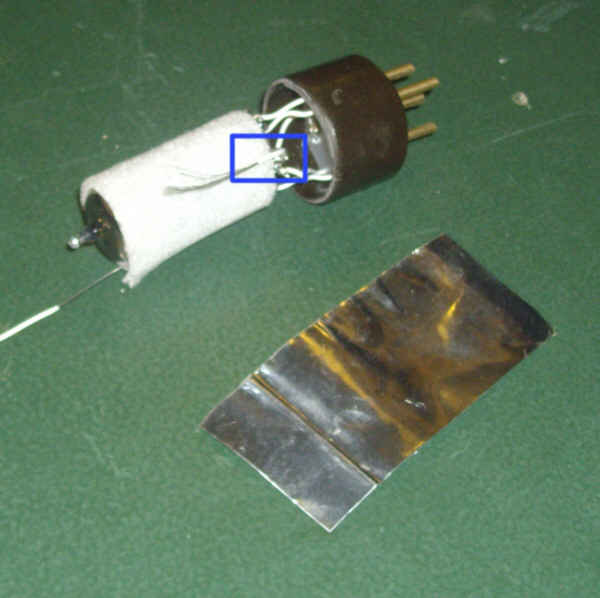

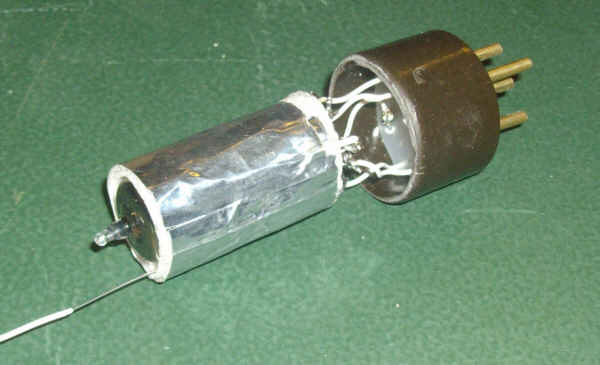

souder un fil souple multibrins sur la broche G3 et découper un rectangle d'alu adhésif :


coller l'alu sur un tour en prenant en sandwich le fil multibrin dénudé :

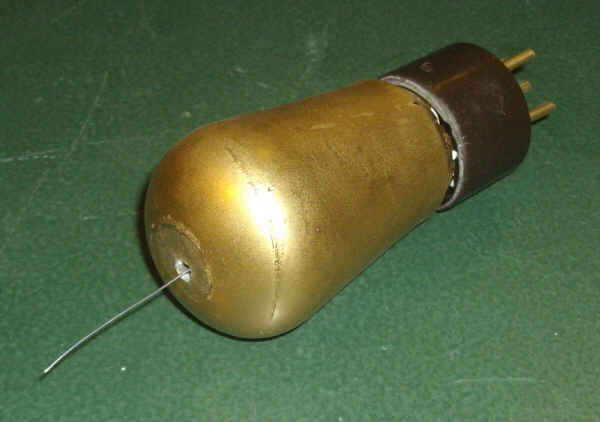

coiffer la lampe par l'ampoule en laissant dépasser le fil d'anode :




5. Vérification de fonctionnement

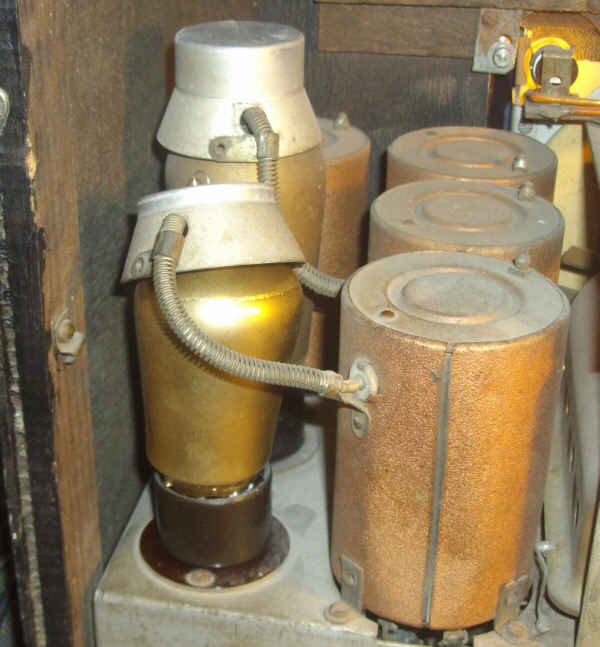

Installer l'ersatz sur le châssis PHILIPS 638A




faire le contact d'anode sommairement.



6. Finitions

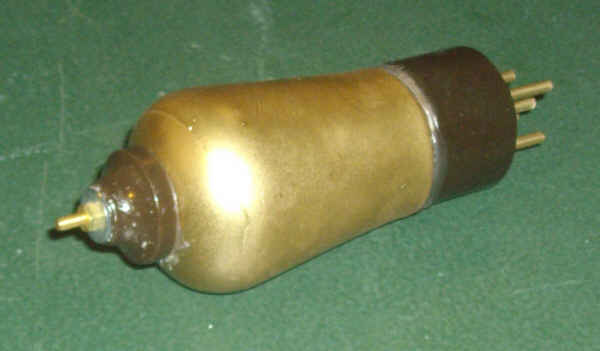

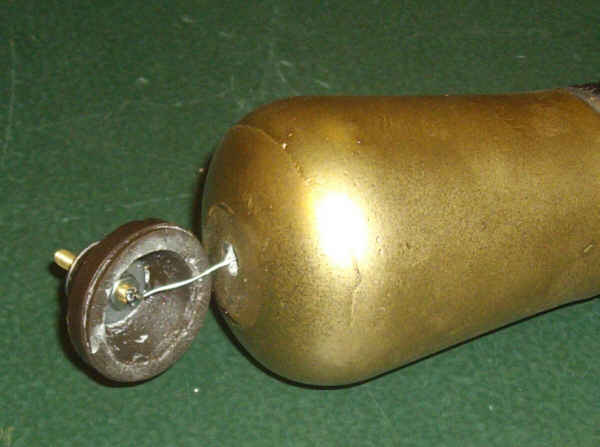

Raccorder le fil d'anode sur la vis du cabochon :


coller le culot et le cabochon :


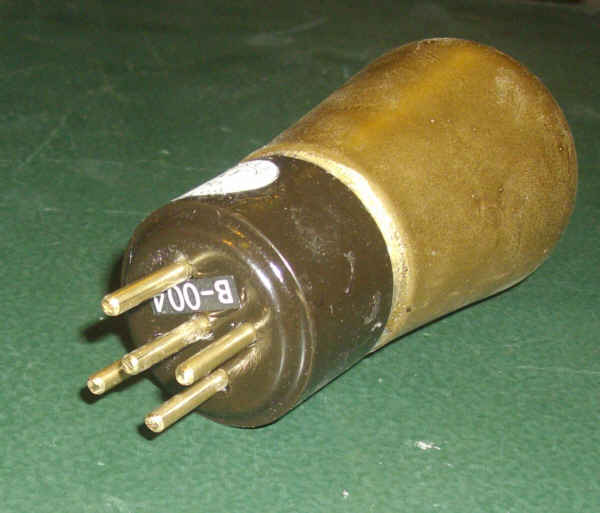

Coller l'étiquette de marquage et l'étiquette de numérotation :
