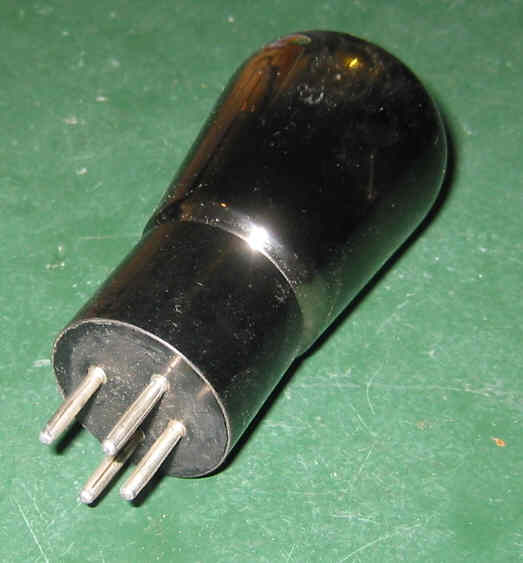

Lampes remplacées : 506, 1805 et en général toutes les valves 4V

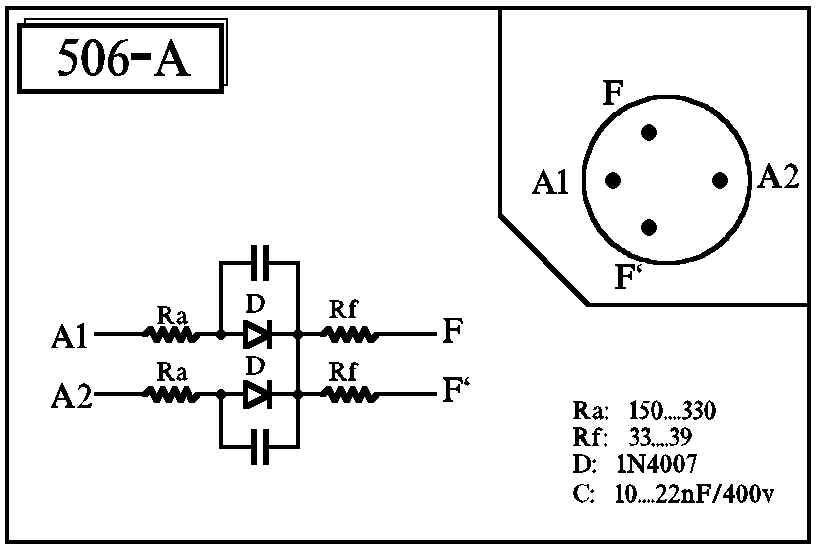

Schéma :1993

Les valeurs de résistances sont peu critiques.

Autre appellation : 506-A
Immatriculation: 5-000

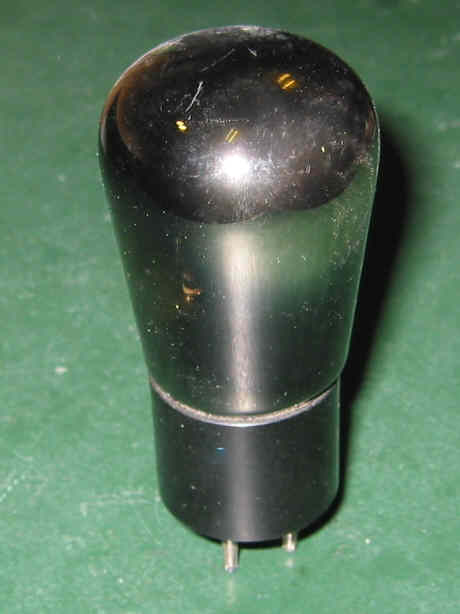

Culot européen 4 broches. Un capot, identique à un culot non percé, est collé pour cacher les composants.
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout
Dans un premier temps, couler le culot et le capot, percer le culot comme à l'habitude, mais ne pas installer les broches !

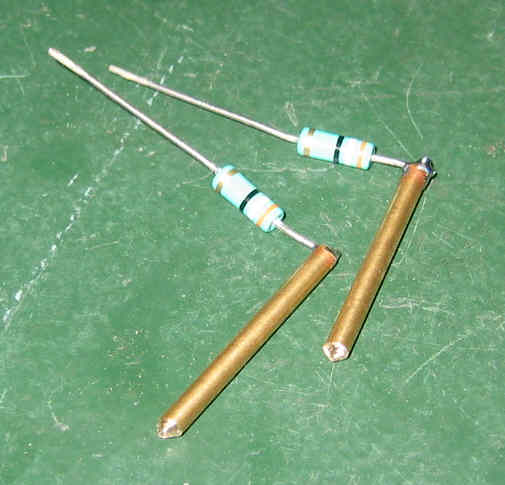

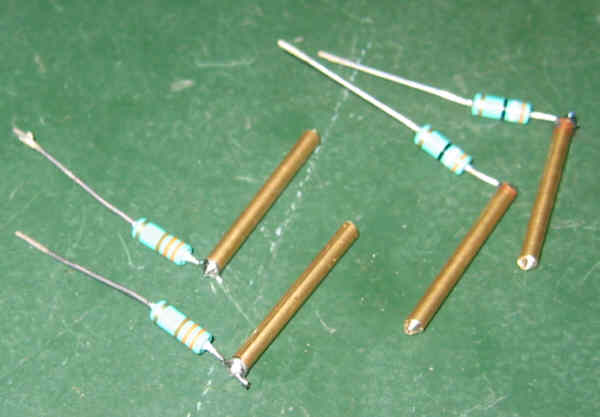

Commencer par câbler les 2 résistances de 39 ohm sur 2 broches :


puis les 2 résistances de 330 ohm sur les 2 autres broches :

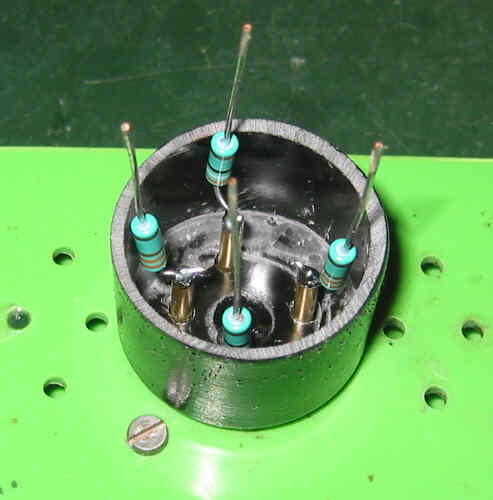

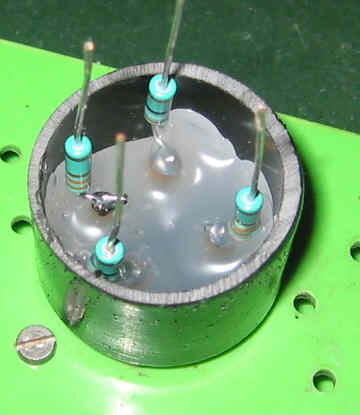

Insérer les 4 broches dans le culot sur l'outillage

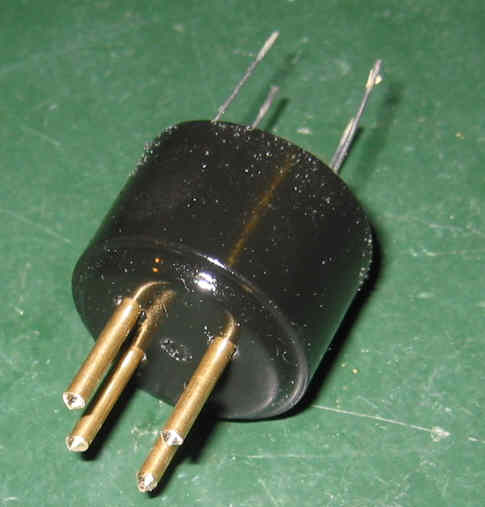

Couler la colle thermo

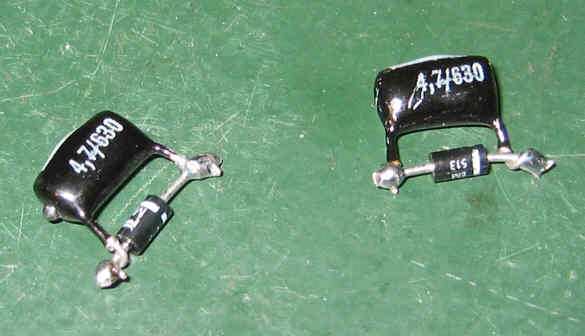

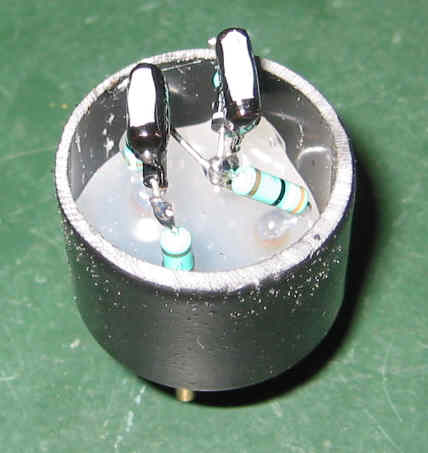

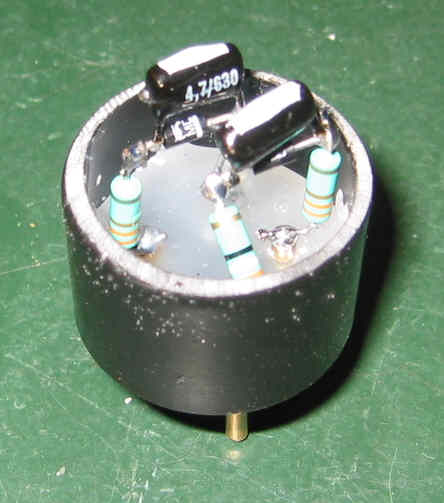

finir de câbler : les condos en parallèle sur les diodes, et ces 2 cellules entre les résistances, conformément au schéma:

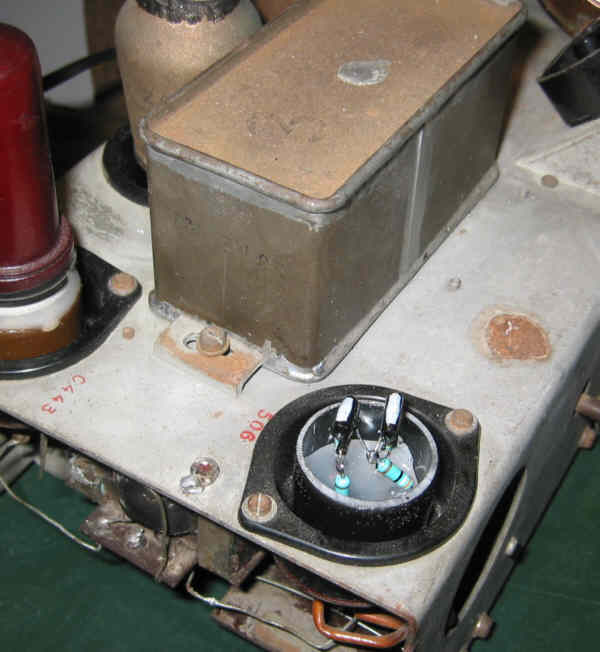

Installer l'ersatz sur le châssis PHILIPS 830A en valve, à la place de la 506


et vérifier le bon fonctionnement.
Attention, les condos restent chargés un peu après avoir enlevé l'ersatz du châssis, gaffe aux "picotements"...

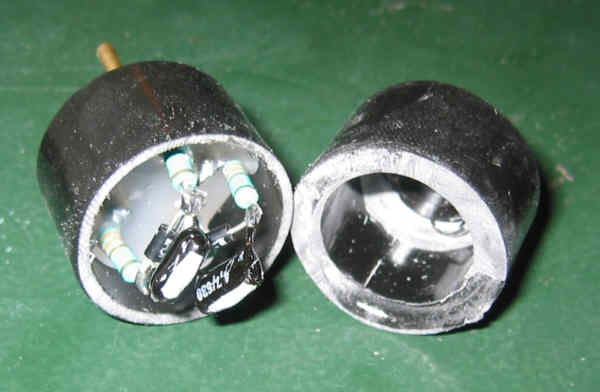

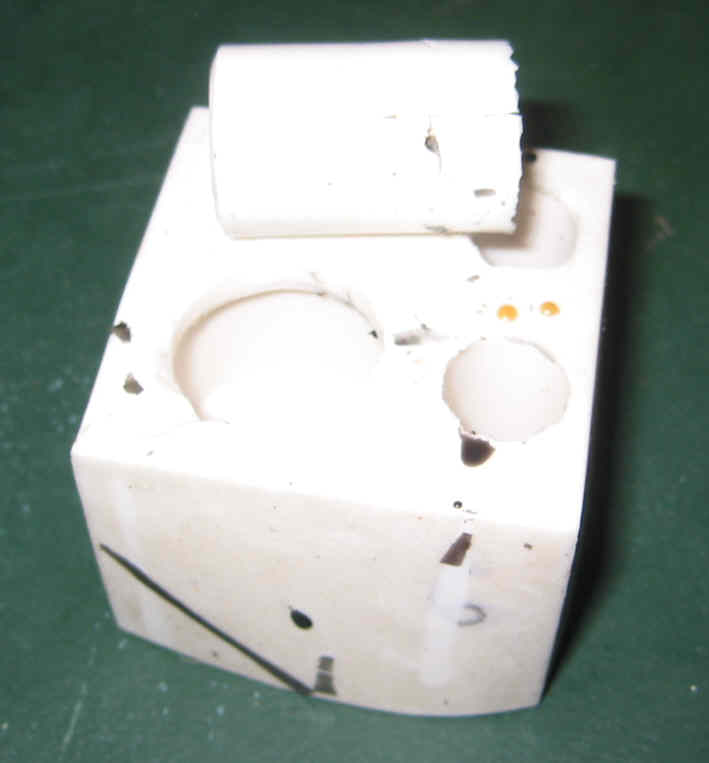

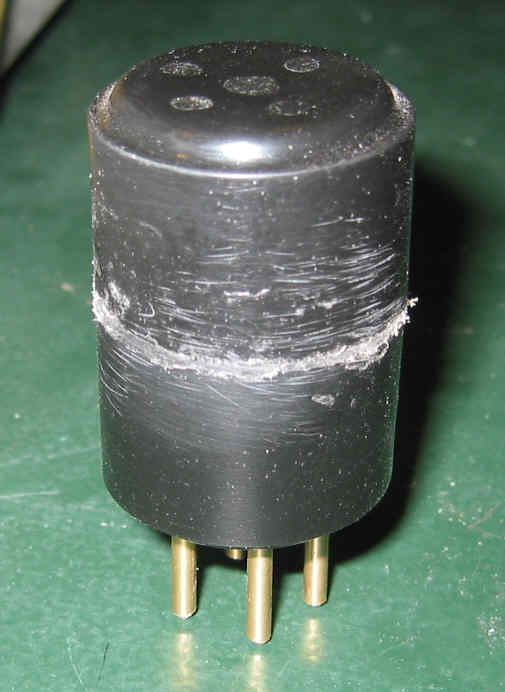

Coller le capot préalablement coulé dans le moule spécial (avec les moules du kit 21PR) :

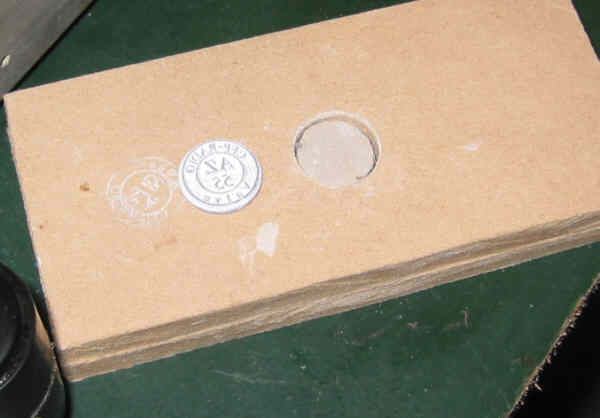

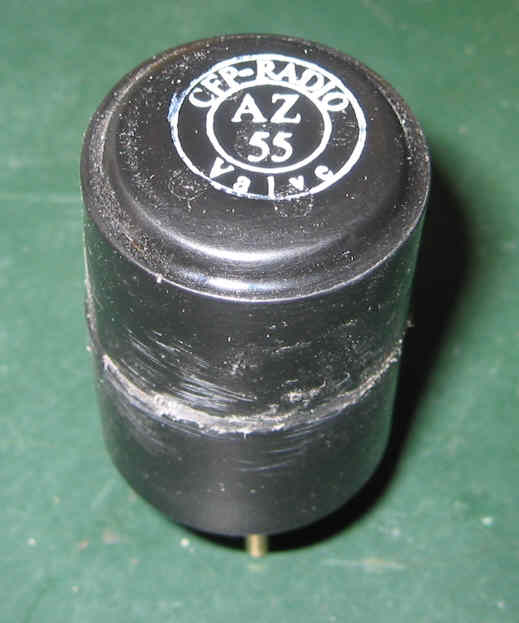

Marquer à l'aide du tampon CFP-Radio AZ55 et de l'outillage :

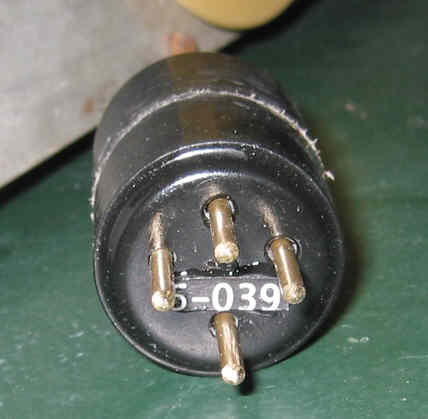

Coller l'étiquette de numérotation :
