Fabrication du mandrin de bobine BA5





1. Caractéristiques de ce mandrin

Ce mandrin permet de fabriquer des bobines amovibles;

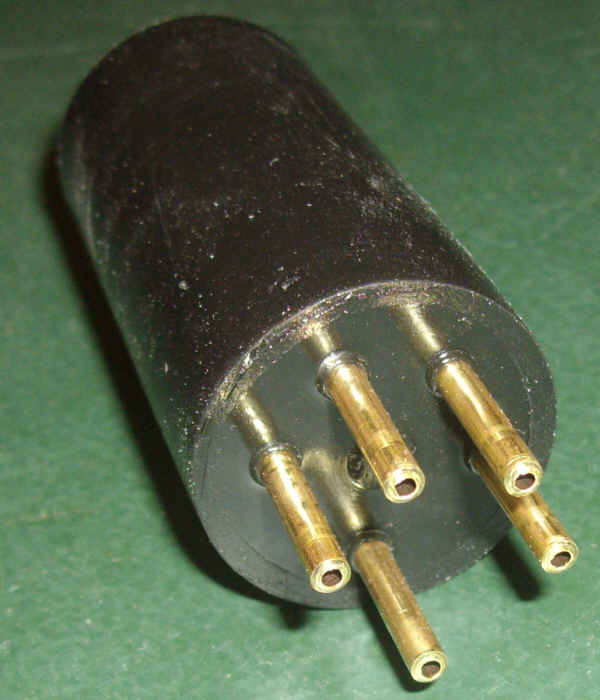

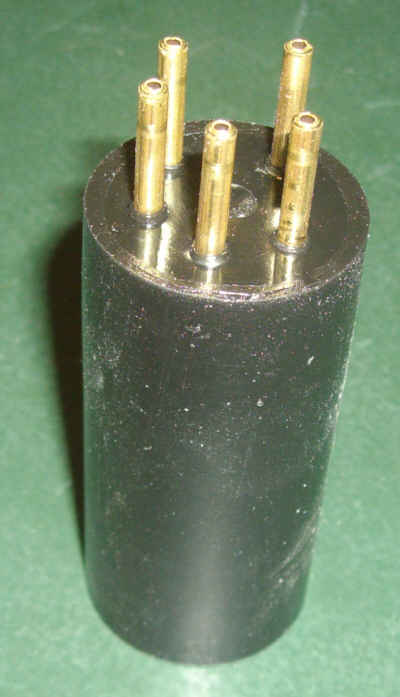

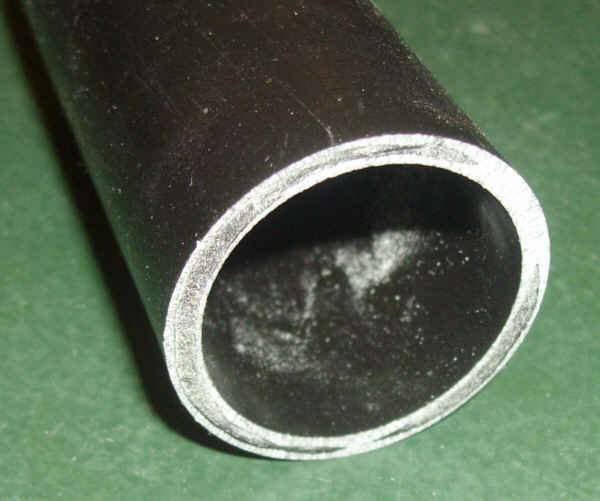

Il a un diamètre de 32 mm et une longueur de 66mm, il est creux et comporte une embase 5 broches américaine



2. Fabrication des broches

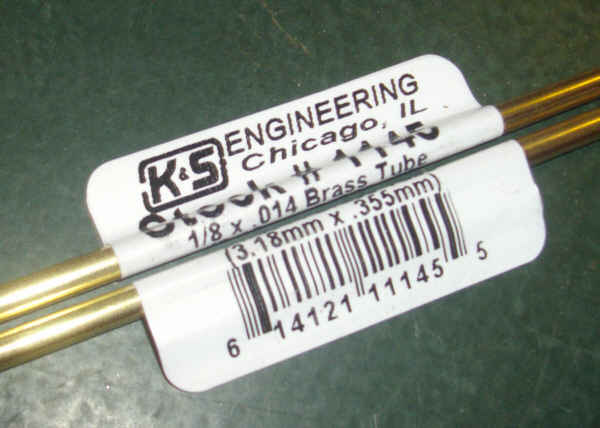

Les broches sont des tubes en laiton de diamètre 1/8" :

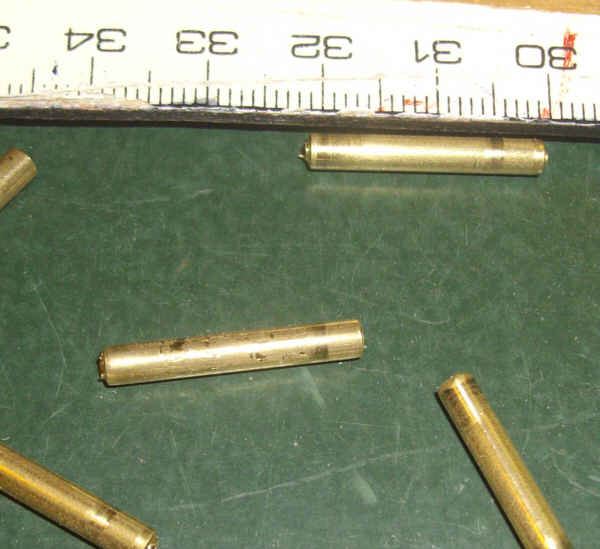

Elles sont coupées à une longueur de 20 mm au coupe-tubes :

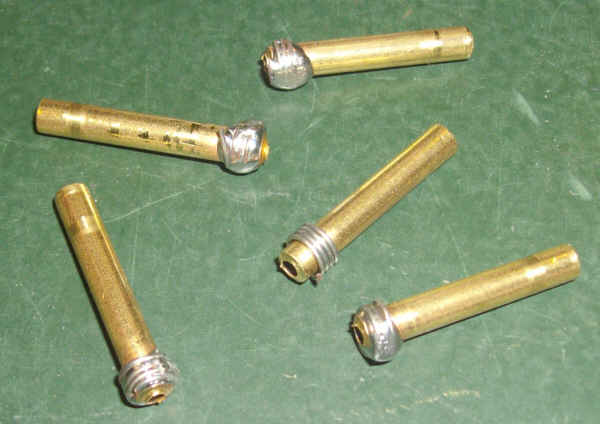

puis une sorte de ressort à 3 ou 4 spires fait avec du fil étamé 5/10 est soudé en bout, à 1 mm de l'extrémité :




3. Coulée de la résine

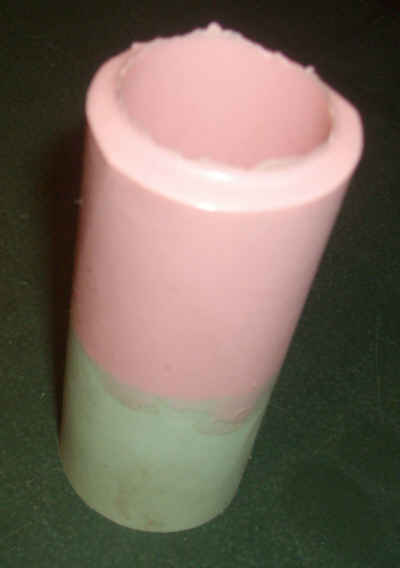

Le moule utilisé comporte 2 parties :

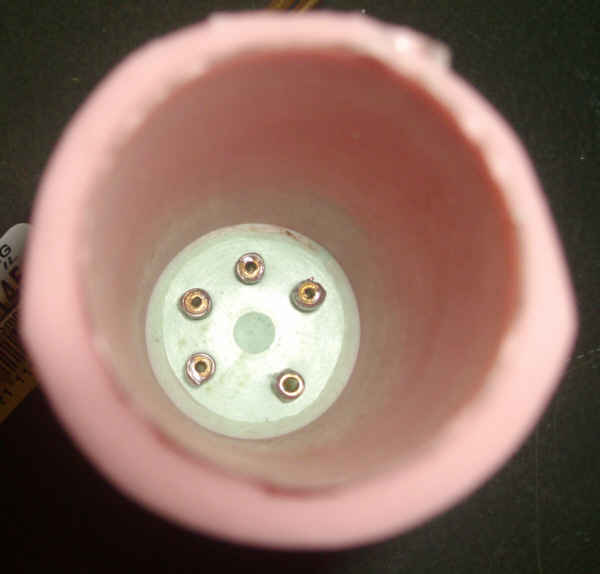

Les broches sont introduites dans les trous du fond du moule et bien enfoncées :

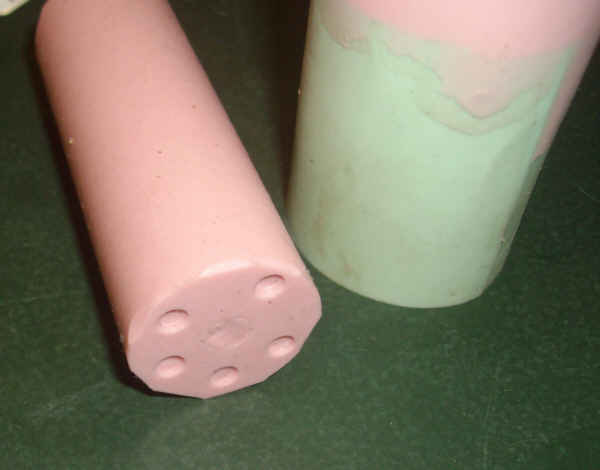

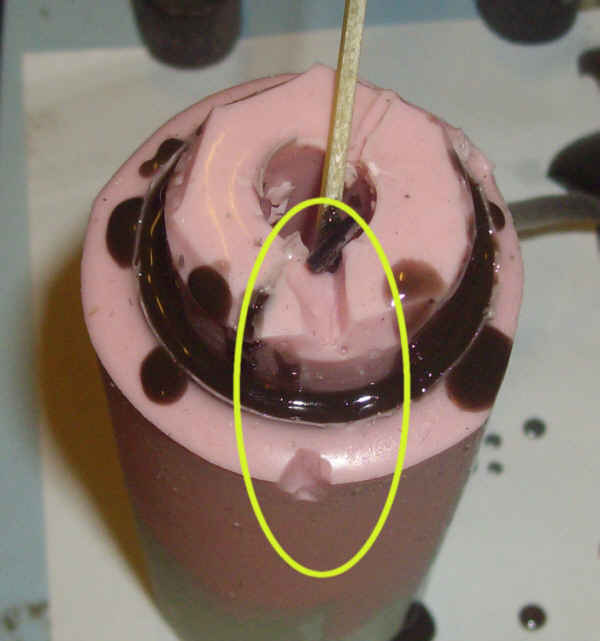

La partie centrale est alors introduite, de façon à ce que les évidemments coiffent le haut des broches; normalement, si le positionnement est bon, les repères sont alignés :

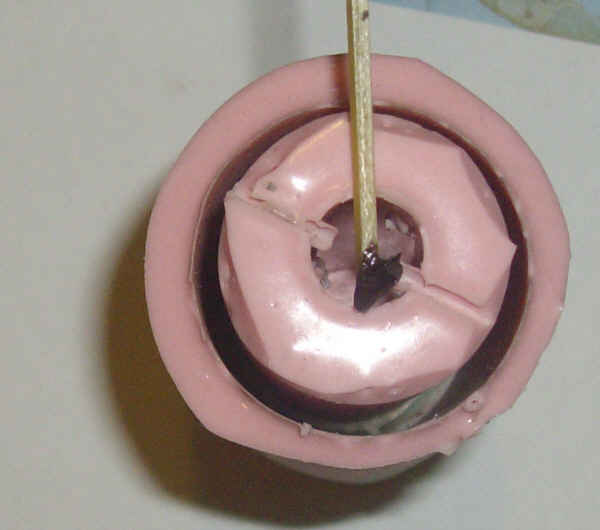

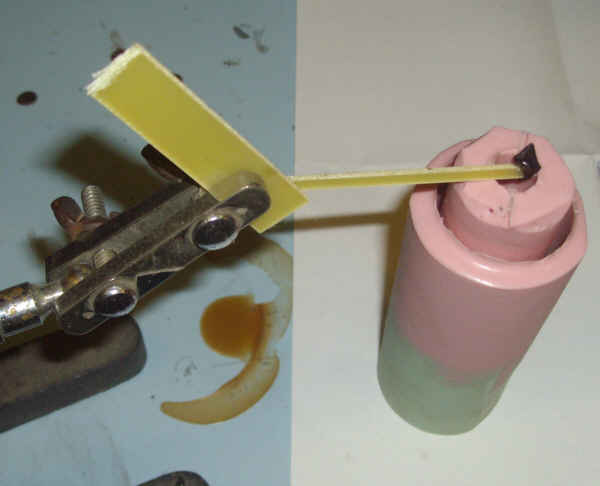

Elle est centrée en haut par une 3° main qui la positionne pendant la prise de la résine



La résine est teintée; pour 3 mm au fond du pot :
- 1 goutte colorant rouge
- 1 goutte colorant noir
- 2 gouttes colorant ocre
- 1,5 ml de catalyseur
Elle est coulée en une fois, tout doucement, en formant un mince filet de façon à ce que les bulles aient le temps de remonter entre les 2 parties du moule
Une fois la résine prise, le démoulage est effectué en enlevant d'abord le cylindre central (qui est creux pour faciliter son écrasement) puis la partie extérieure en l'enroulant comme une chaussette.

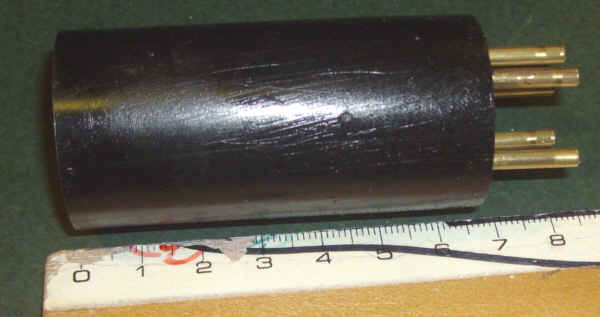

La longueur du mandrin est retouchée à la ponceuse à 66 mm.



Vérifier que les broches ne sont pas emplies de résine; si c'était le cas, repercer à 1,5mm.
