Fabrication de l'ersatz C142-B





1. Caractéristiques de l'ersatz

Lampe remplacée : C142 (équipe le Philips 2501)

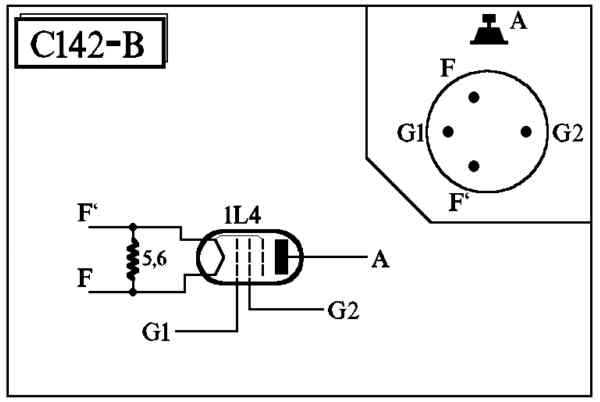

Schéma :2439

La résistance de 5,6 ohm ajuste le courant de chauffage à 250mA. Cet ersatz est équivalent à l'ersatz AF51, mais en 1V de chauffage. La 1L4 est un peu sous-chauffée, sans inconvénient.
Immatriculation: --000



2. Culot

Culot européen 4 broches. La lampe est capotée d'un cylindre en résine. En haut sort la connexion d'anode.

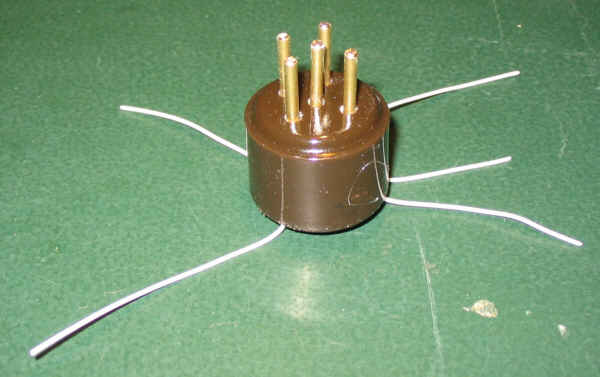

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout




3. Ampoule en résine

L'ampoule est un tube cylindrique de 50 mm de haut, terminé par une embase de connexion supérieure de lampe ancienne (compatible C142 bas profil pour Philips 2501 par exemple)
Donc il n'existe pas de version "nue" avec lampe apparente (car elle est miniature et il faudrait une embase supérieure)
Quantité de résine teintée noire (2 gouttes) : 7 cl (11 mm de hauteur dans le pot)
Quantité de catalyseur : 2,5 ml
Avec ces quantités, on prépare une ampoule et 3 culots européens

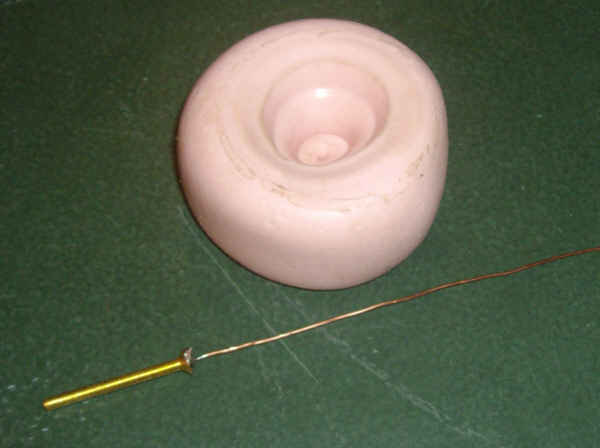

Utiliser le moule spécial ainsi que le contre-moule servant aussi aux bobines BA5

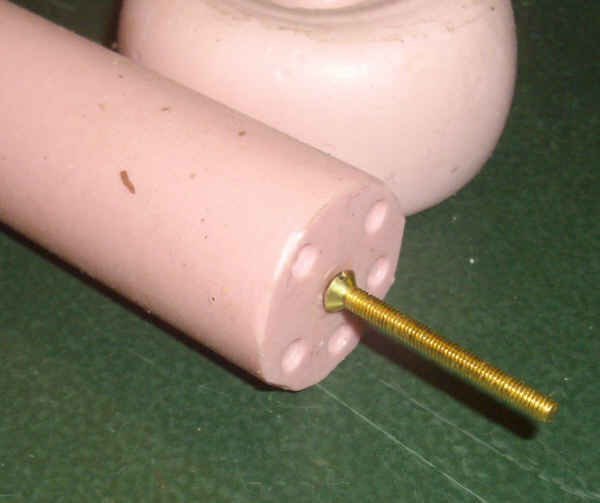

Souder un fil de cuivre 8/10 longueur 110 mm sur la tête d'une vis M3x30 en laiton

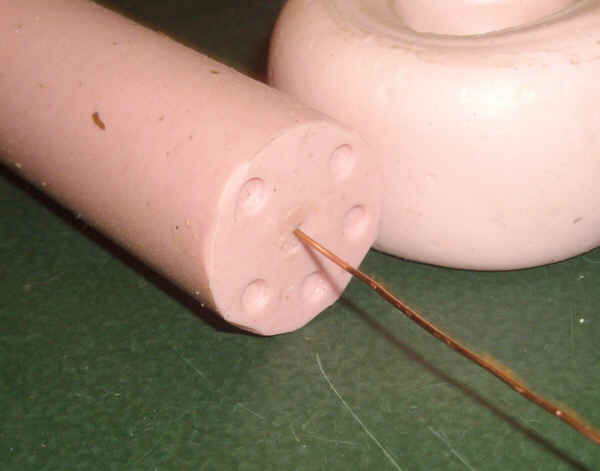

Introduire le fil dans l'axe du contre-moule, jusqu'à ce que la vis soit en butée

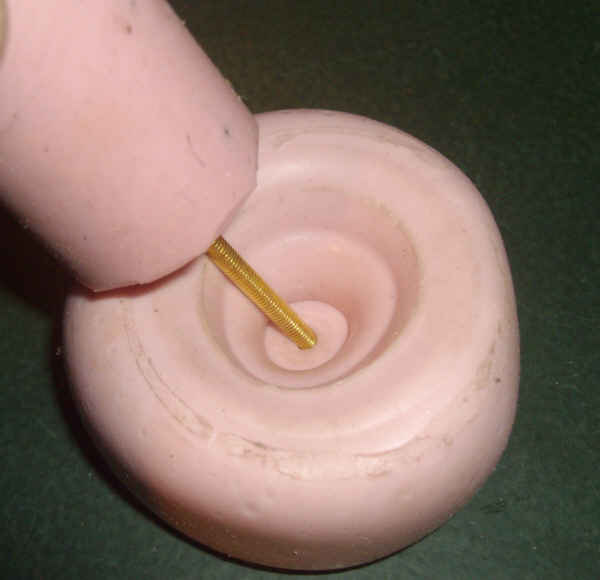

Introduire la vis dans le trou central du moule préalablement plié sur lui-même

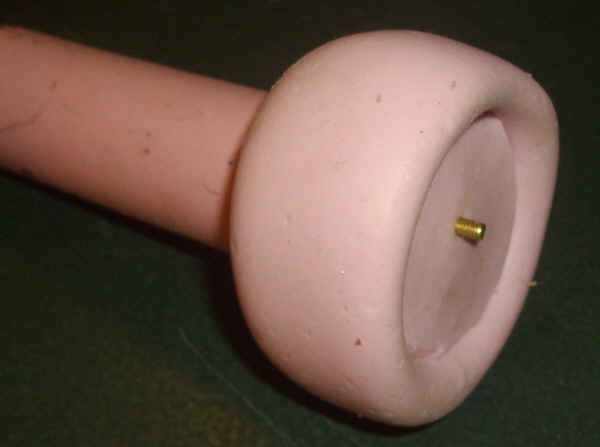

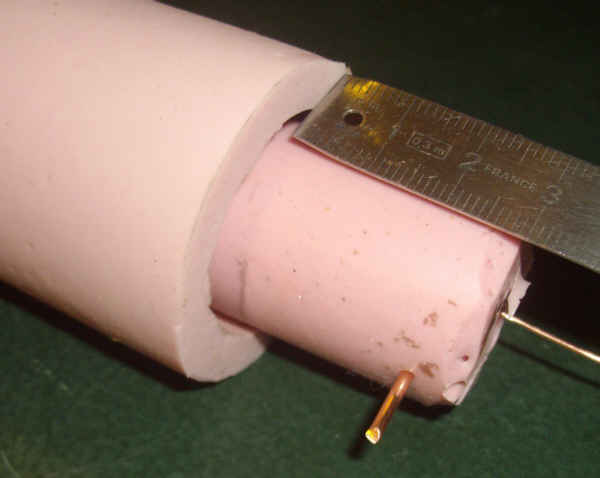

Redéplier le moule, et pousser la vis de façon à ce que le contre-moule dépasse de 32-33 mm (surtout ne pas tirer le contre-moule, il faut que la vis soit toujours à son contact !)

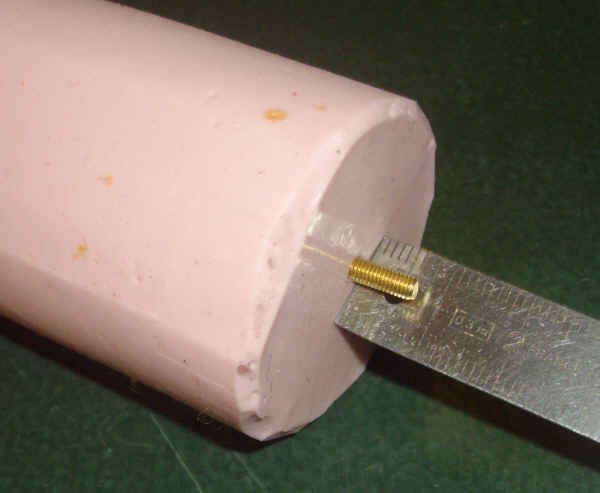

La vis doit dépasser de 9 mm environ :


Poser l'ensemble sur une cale comportant un trou de manière à ce que la vis ne porte pas

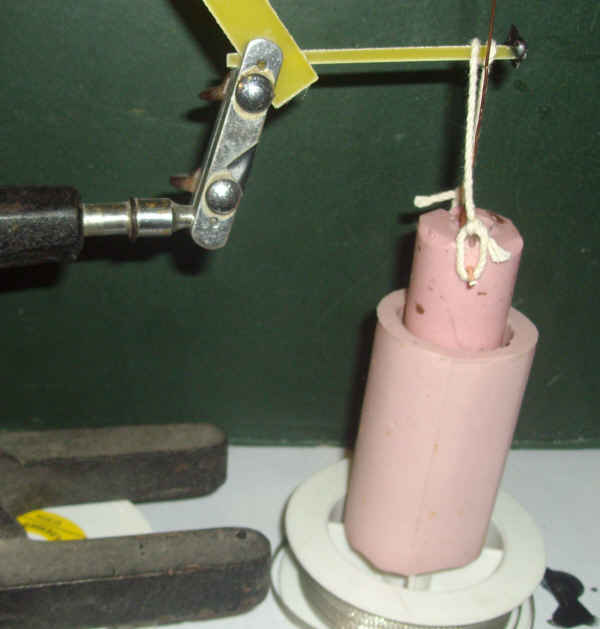

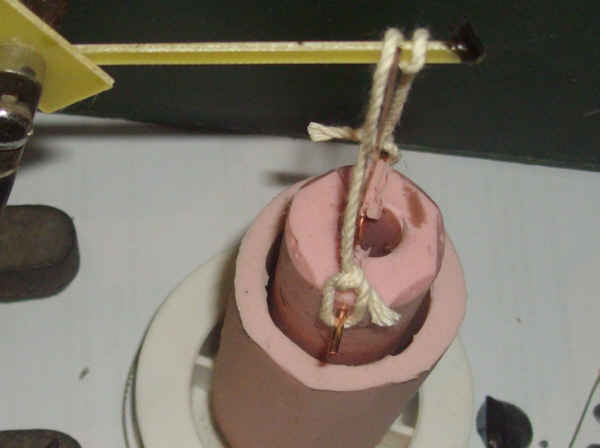

Suspendre le contre-moule avec un support réglable; vérifier le centrage dans le moule, couler la résine (égaliser autour du contre-moule pour avoir au final la même épaisseur partout)

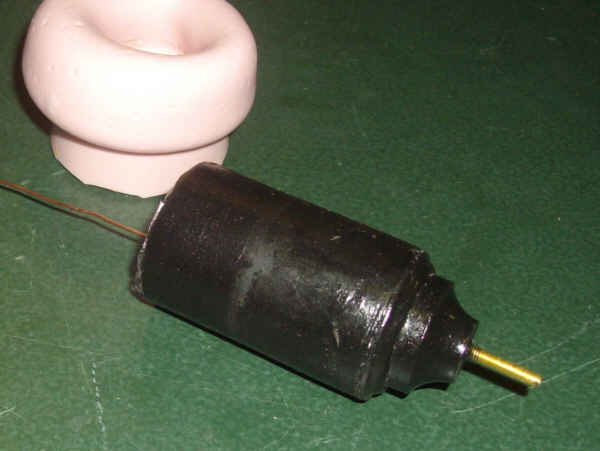

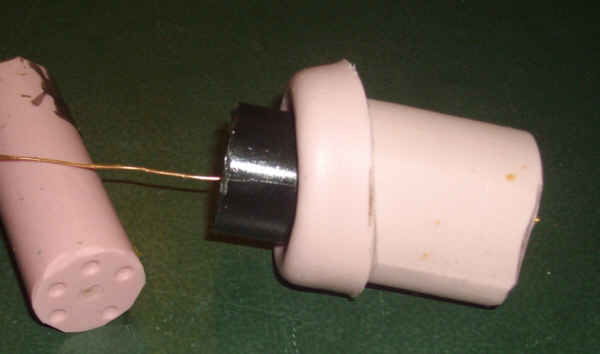

Démouler en enlevant d'abord le contre-moule, puis en pliant le moule sur lui-même


Installer une rondelle et deux écrous M3 laiton sur la vis de l'ampoule; serrer le premier.



4. Câblage de la lampe

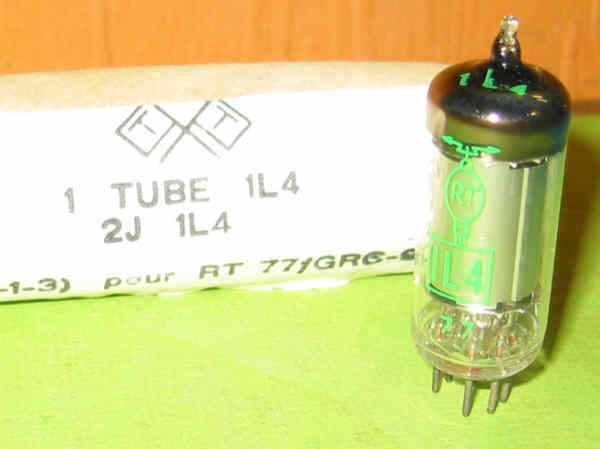

Lampe utilisée : 1L4

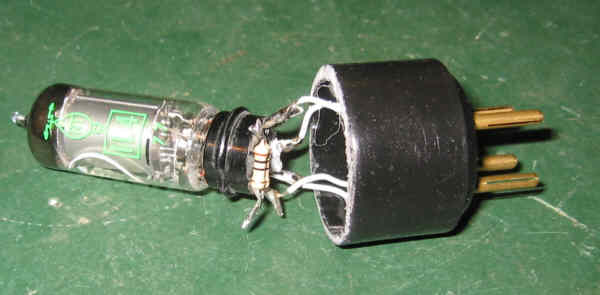

Utiliser un support miniature, câbler selon schéma :

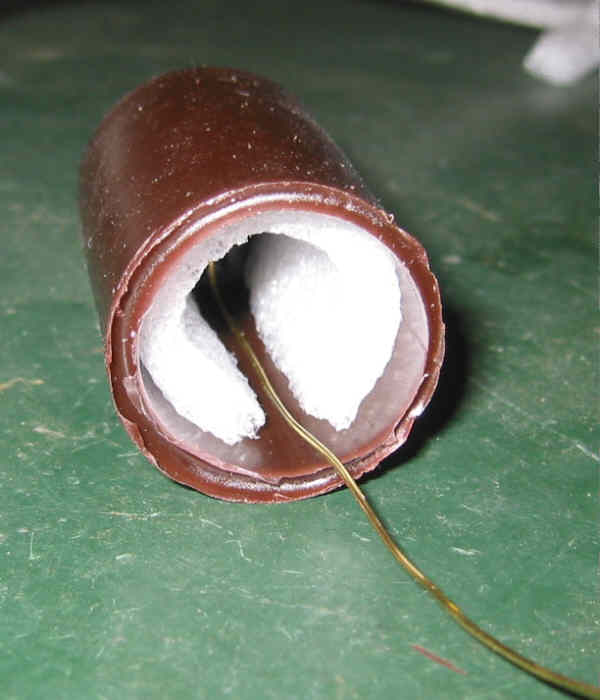

Installer un bout de mousse sur à peine un tour dans l'ampoule de façon à ce que la connexion d'anode soit libre :

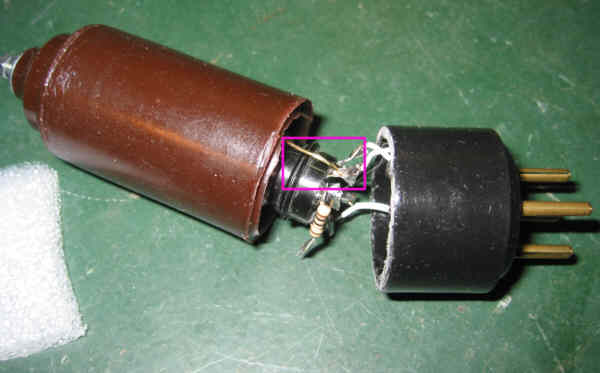

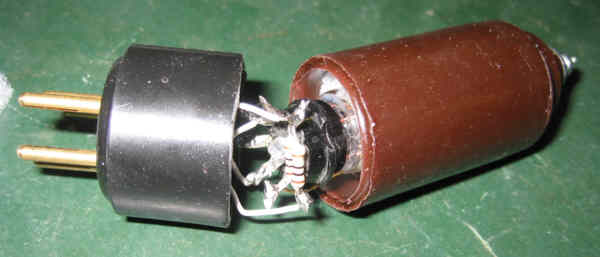

coiffer la lampe par l'ampoule, et raccorder le fil d'anode sur la broche correspondante du culot :





5. Vérification de fonctionnement

Installer l'ersatz sur le lampemètre :

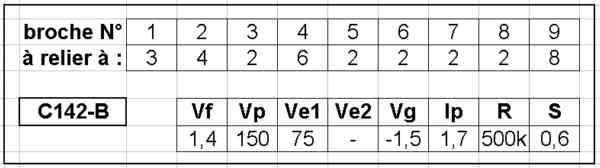

Vérifier le bon fonctionnement suivant ce point de repos :




6. Finitions

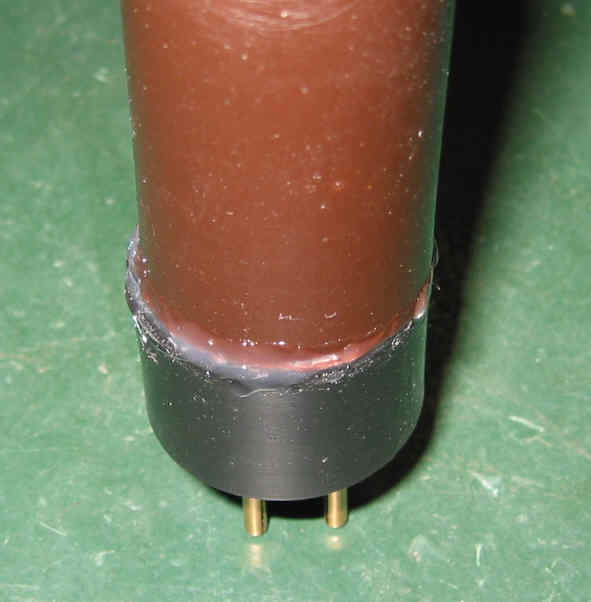

Descendre doucement l'ensemble lampe-support-ampoule dans le culot, sans que le queusot de la lampe ne touche à la vis supérieure à l'intérieur de l'ampoule (il y a environ 1-2 mm de jeu) et coller à l'aide d'un cordon de colle :


vérifier une fois la colle prise, le bon fonctionnement sur le lampemètre.

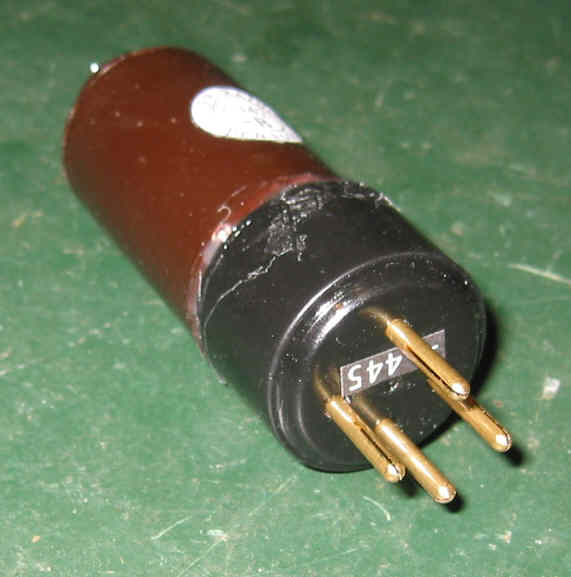

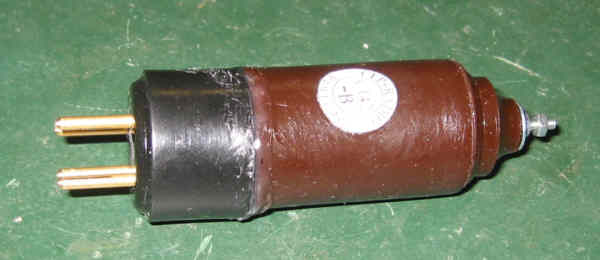

coller les étiquettes de référence et de numérotation :
