Lampes remplacées : E441, DW1B, DN44

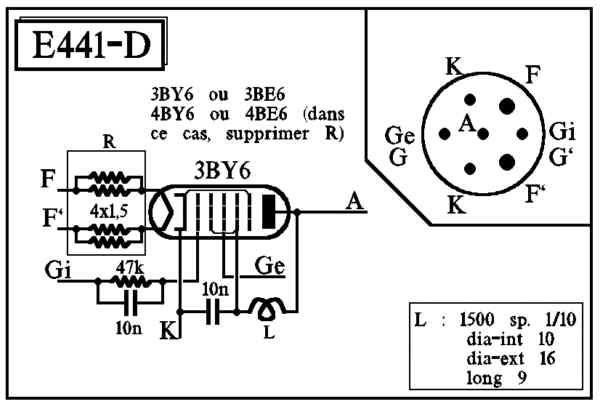

Schéma :3046

Note : pour les bigrilles, il y a eu 2 appellations différentes pour les 2 grilles :
- première grille, grille intérieure, utilisée pour l'oscillation locale : Gi = g' = G'
- seconde grille, grille extérieure, recevant le signal d'antenne : Ge = g = G.
De part la conformation géométrique des 2 grilles, la pente de la première est nettement supérieure à la pente de la seconde.

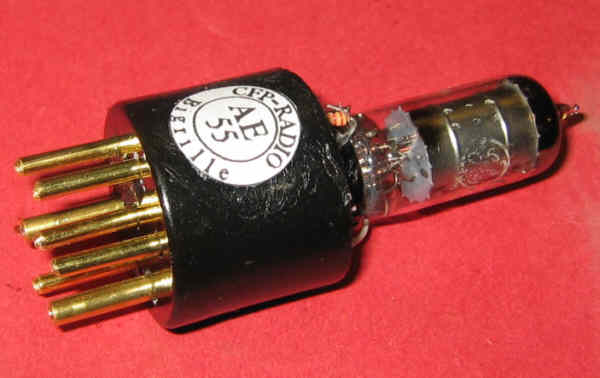

Autre appellation : AE55

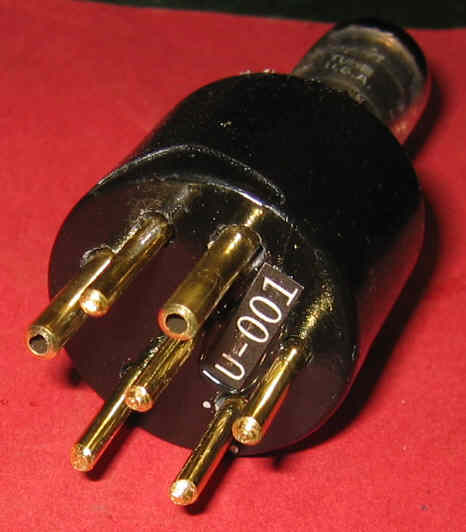

Immatriculation: U-000

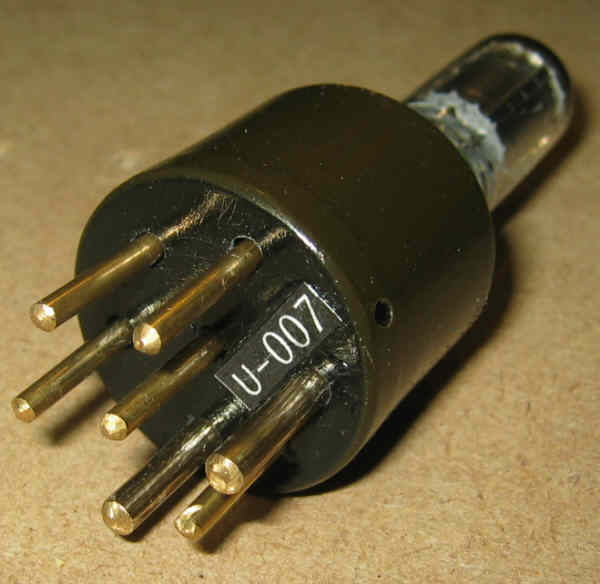

Culot européen bigrille 7 broches.

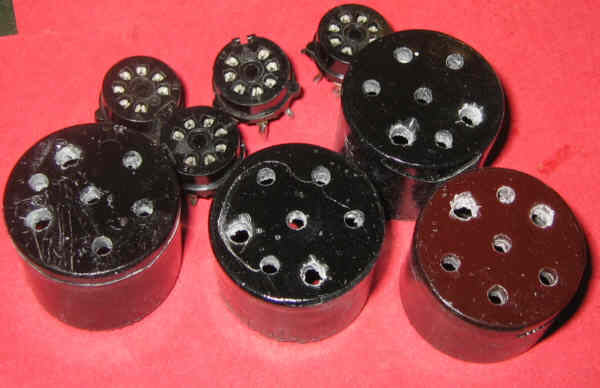

Couler un culot bigrille 5 broches teinté en noir

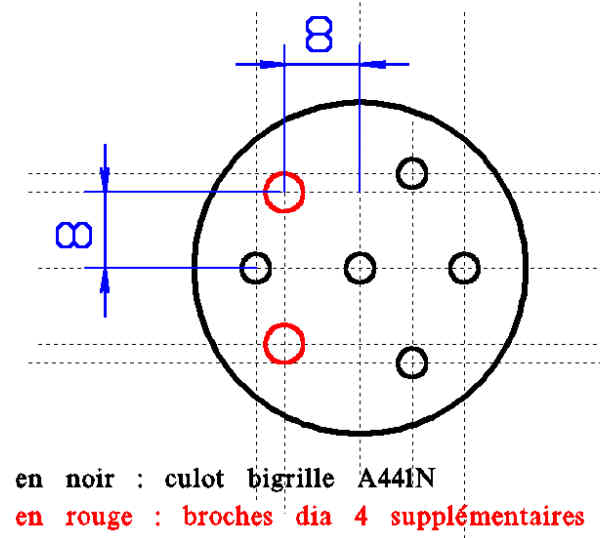

Tracer les axes de perçage des 2 broches supplémentaires :

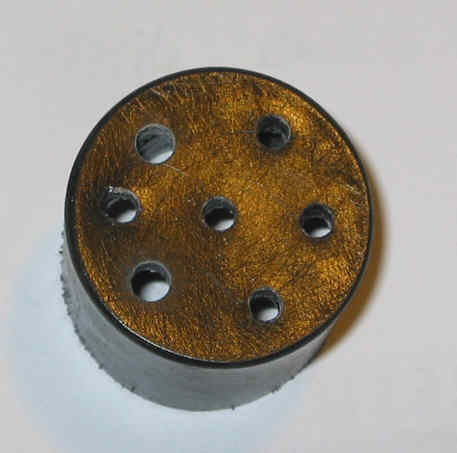

Percer à 5 ces 2 trous (au lieu de 3,5 pour les autres)

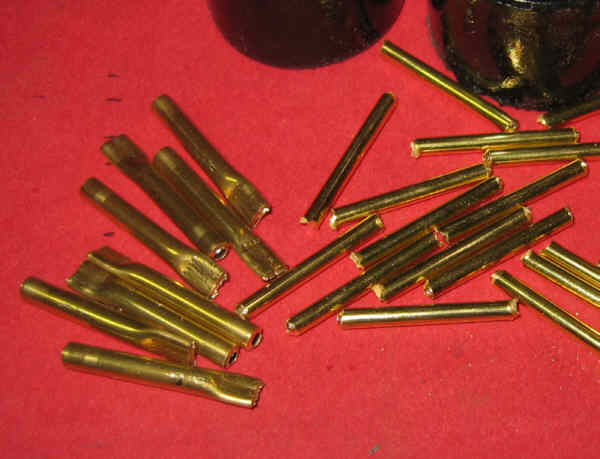

5 broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout, les 2 autres dans de la barre de 4 mm (ou du tube laiton 3/4).

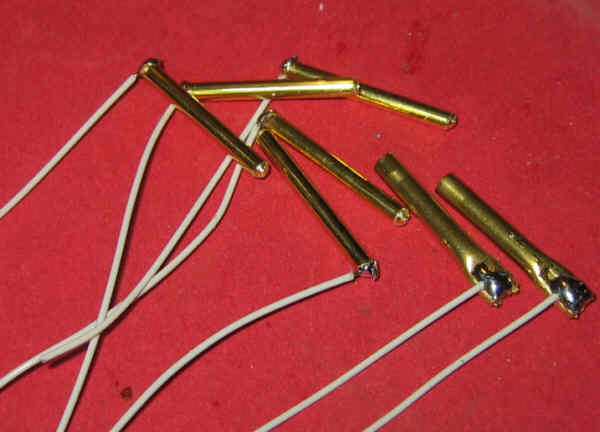

Souder un fil sur chacune d'elles :

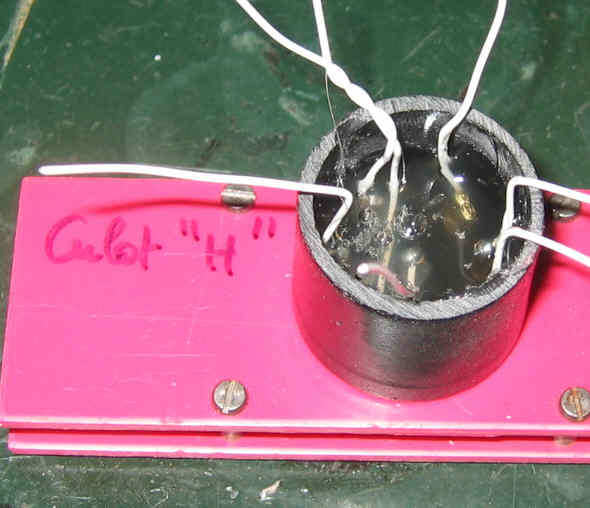

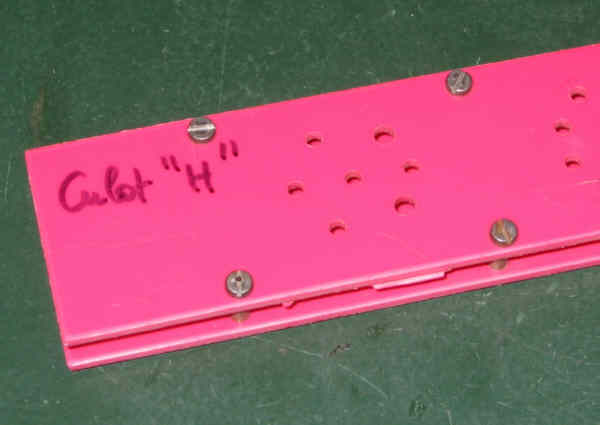

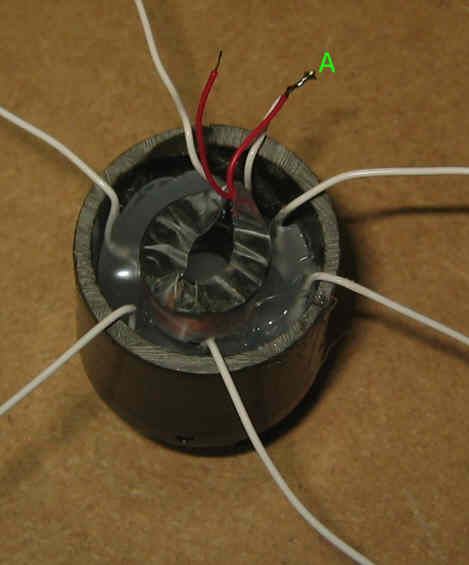

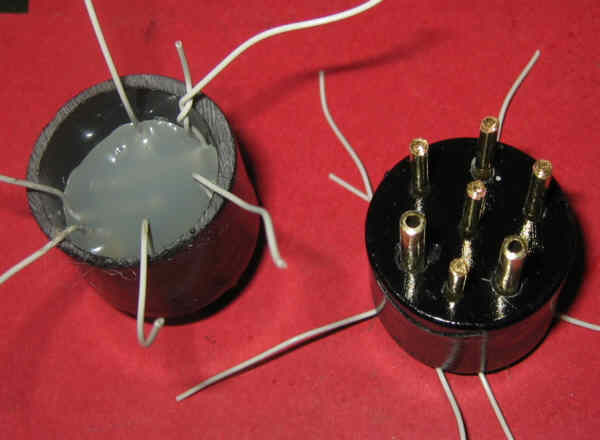

Insérer les 7 broches dans le culot, utiliser le gabarit support "H" pour couler la colle thermo


Les 2 fils torsadés ensemble sont les connexions de K

Déposer le culot du gabarit une fois la colle refroidie :

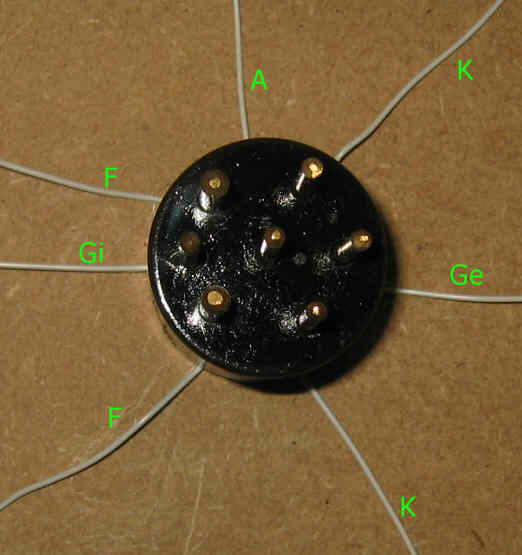

Repérage des connexions :

br />

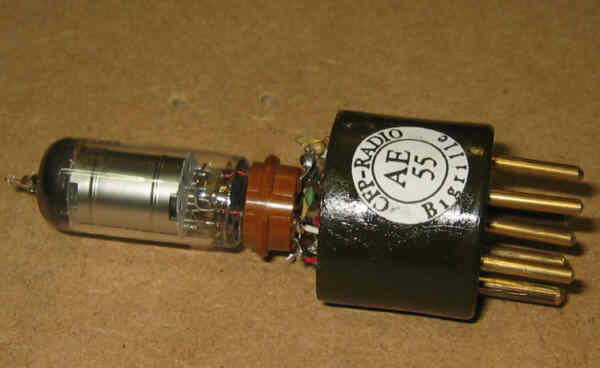

Cet ersatz ne comporte pas d'ampoule en version de base : la lampe est apparente. Mais une version capotée nécessite une ampoule imprimée en PLA.
Imprimer le fichier bigrille-europe.gcode

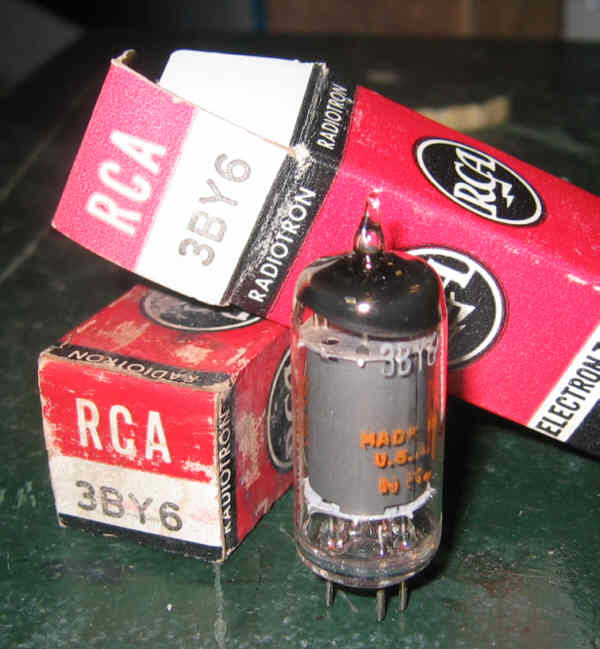

Lampe utilisée : 3BE6 ou 3BY6



On commence par réaliser la self de choc.

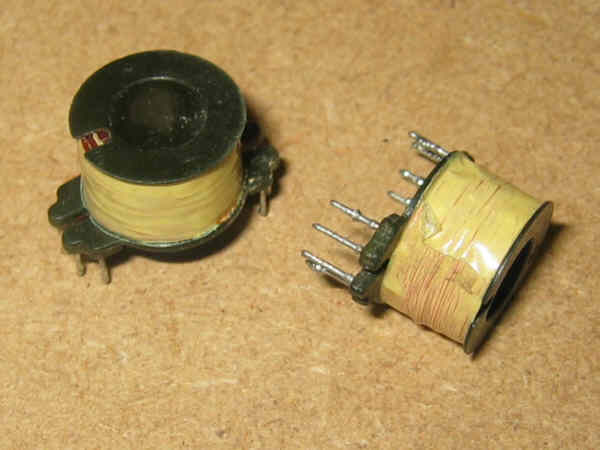

Utiliser un mandrin de pot ferrite

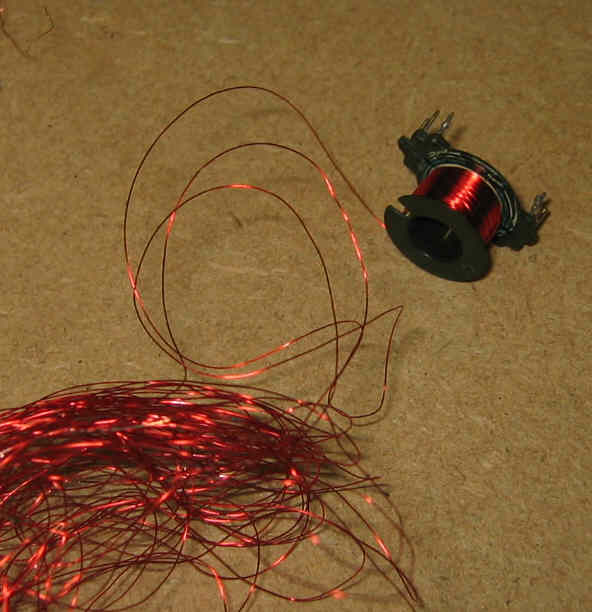

Débobiner le fil

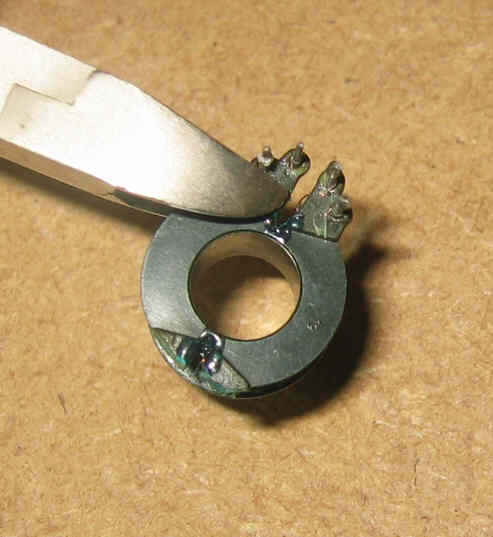

Couper les broches d'origine

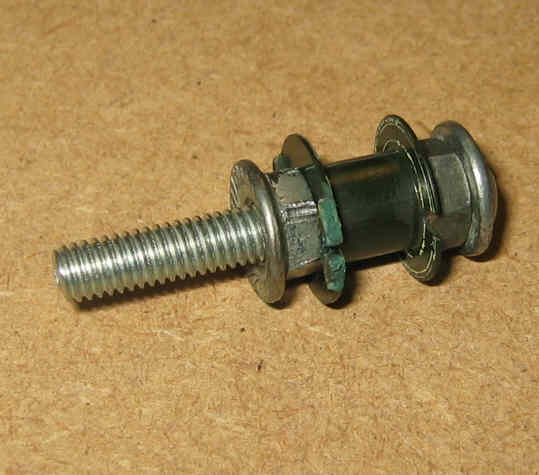

Monter le mandrin sur un boulon

Ce boulon est pris dans le mandrin d'une perceuse utilisée en bobineuse.
On bobine du fil émaillé de 1/10, jusqu'au ras des joues du mandrin (1500 spires estimées).

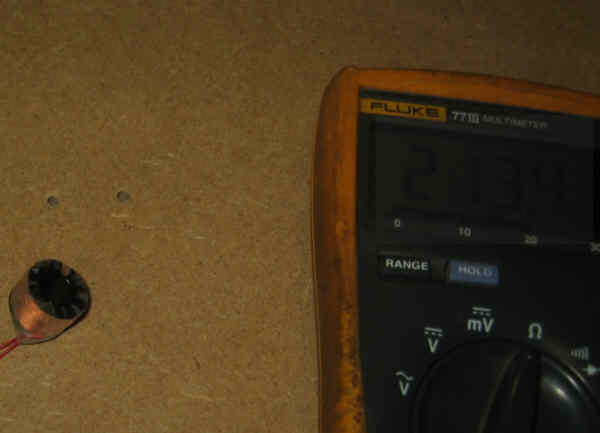

On vérifie à l'ohmmètre la continuité de la bobine :

Résistance : 200 ohm environ

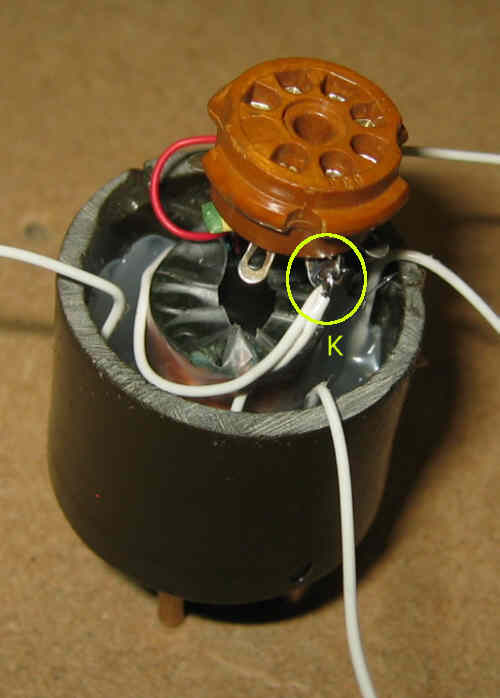

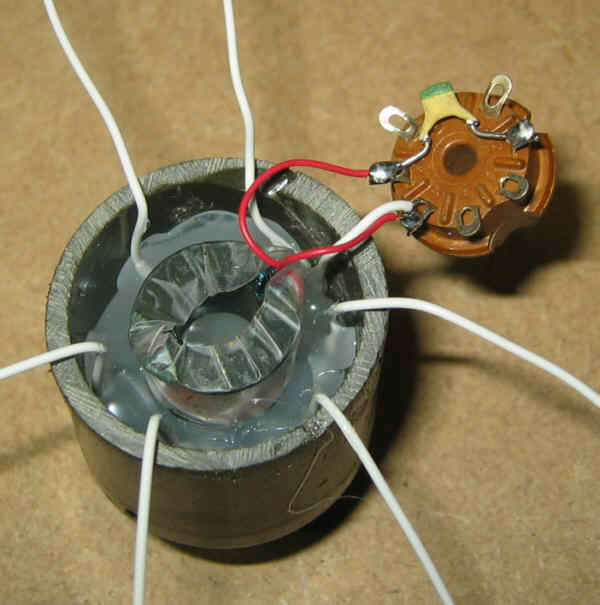

La self est collée au fond du culot et un des ses fils est raccordé à la connexion d'anode

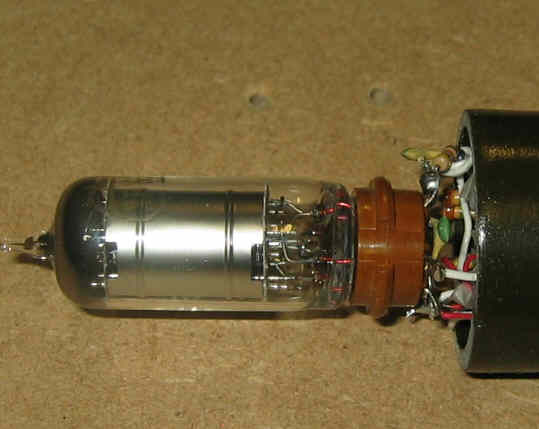

La lampe est montée sur support.

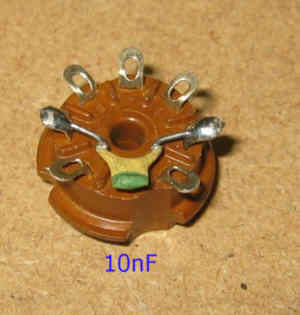

Soudage d'un condo de 10nF entre G2-G4 et K



Raccordement au culot



Fils de cathode

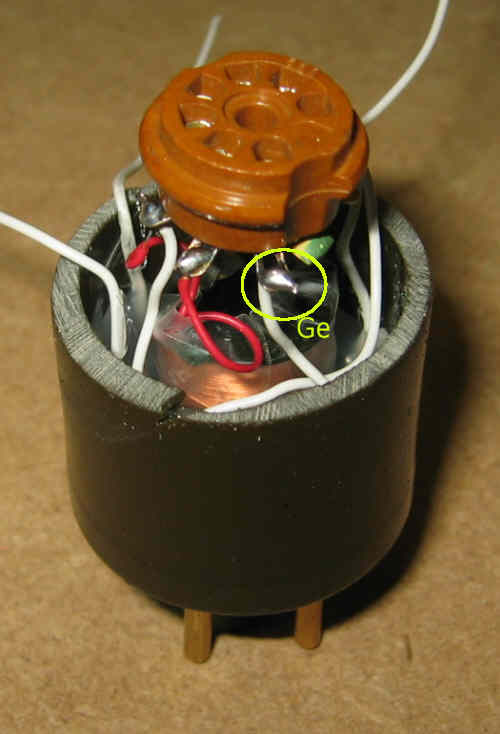

Connexion de grille extérieure sur G3

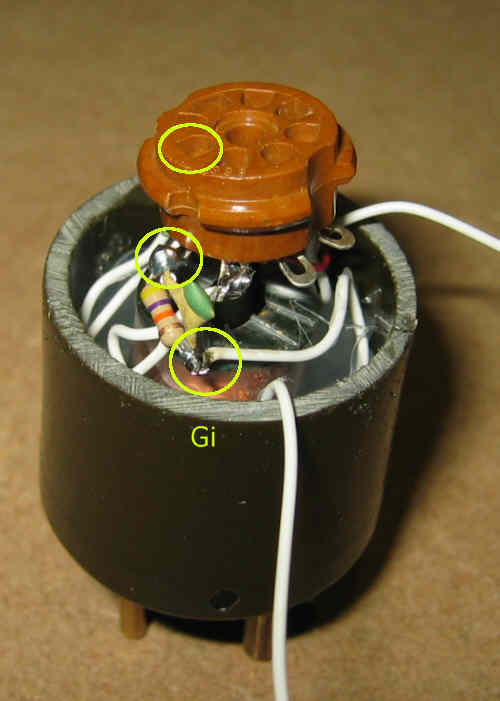

Connexion de grille intérieure sur G1, en insérant la cellule 47k-10nF

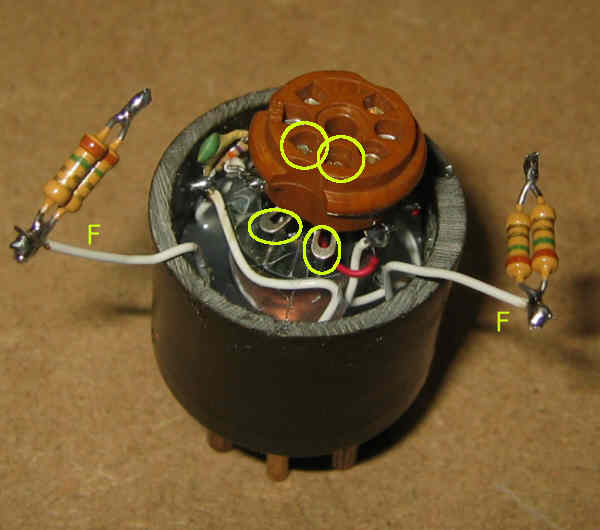

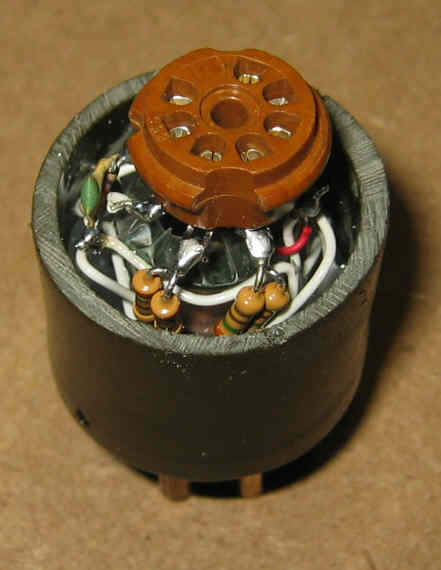

Soudage des 4 résistances de 1,5 ohm aux bornes filament

A noter que si on utilise une 4BE6, il est inutile de mettre les résistances !
Monter la lampe sur le support :

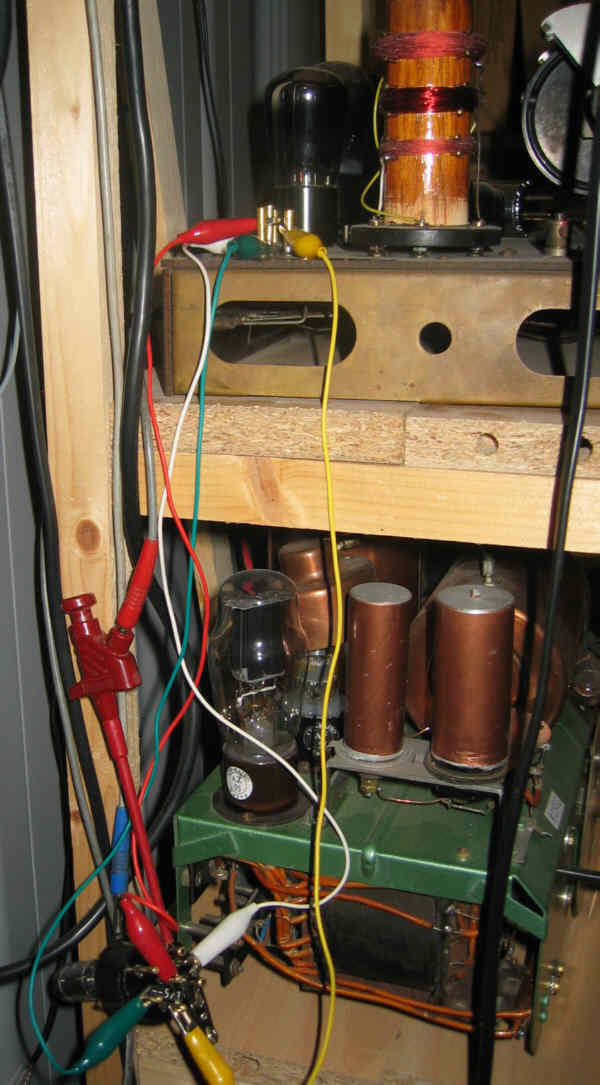

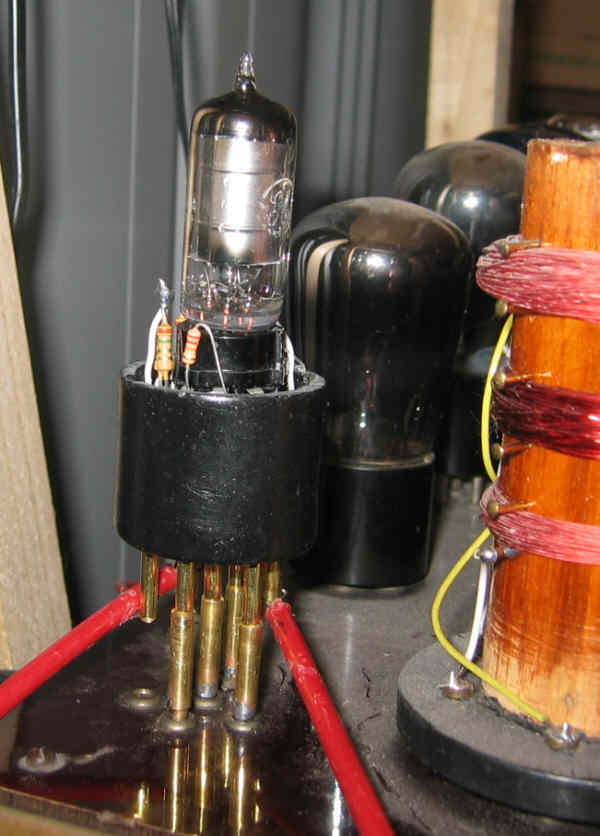

Le poste DESMET 5A sert d'outillage.
Il faut 4 rallonges en tube laiton + broche afin de surélever l'ersatz pour pouvoir connecter 2 fils pour le chauffage. Le 4Vac est fourni par le châssis de 830A Philips.


Vérifier le fonctionnement.

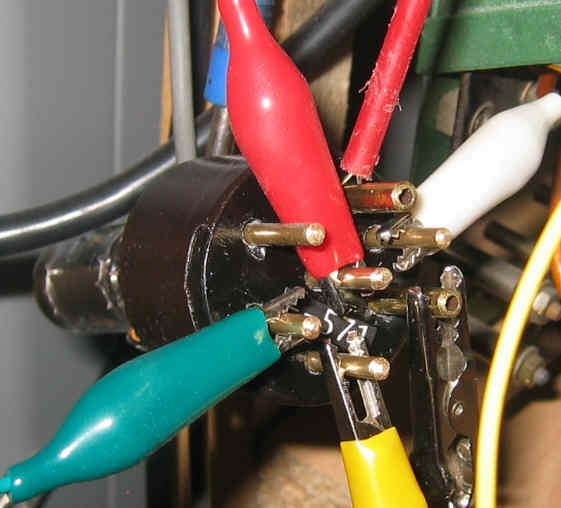

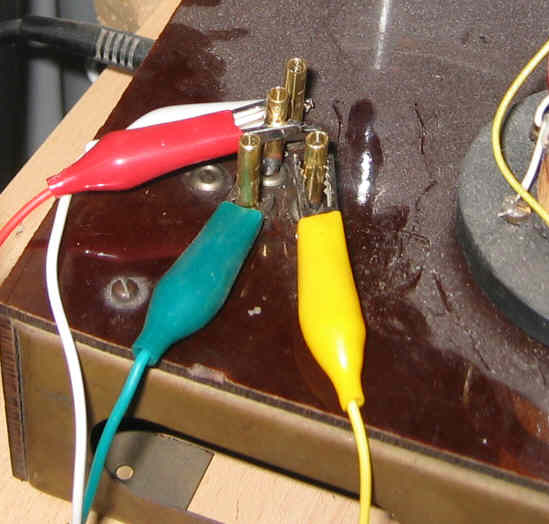

On peut également utiliser des straps munis de pinces croco :

Immobiliser le support de la lampe dans le culot par quelques points de colle thermo en le centrant. Le faire avec la lampe afin que celle-ci soit bien verticale

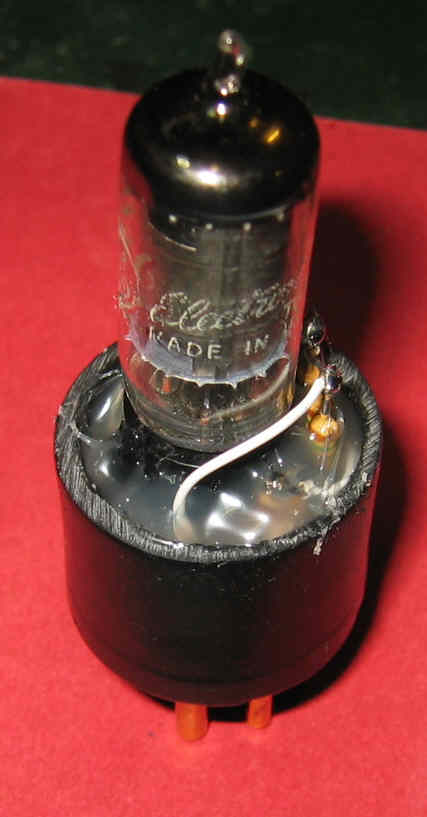

En version de base, remplir complètement l'embase de colle, à ras bord.
En version capotée, il suffit d'immobiliser le support et il faut vérifier que l'ampoule peut toucher l'embase
L'ampoule en PLA, une fois peinte est alors simplement collée sur l'embase avec de la colle forte.

Vérifier une nouvelle fois le fonctionnement sur le poste outillage.

Coller l'étiquette d'identification en haut de l'ampoule (ou sur l'embase) et l'étiquette de numérotation sous l'embase
