Lampe remplacée : E443H
Schéma :2219

(Version solid state à semi-conducteurs)
Immatriculation: --000

Cet ersatz utilise un schéma universel paramétrable selon les caractéristiques linéarisées désirées.

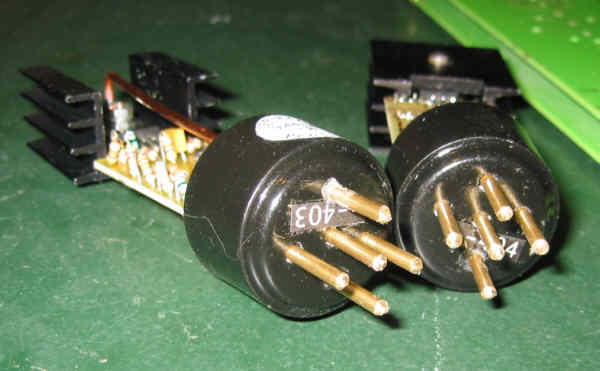

Utiliser le moule 5 broches européen
Teinter en noir

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout

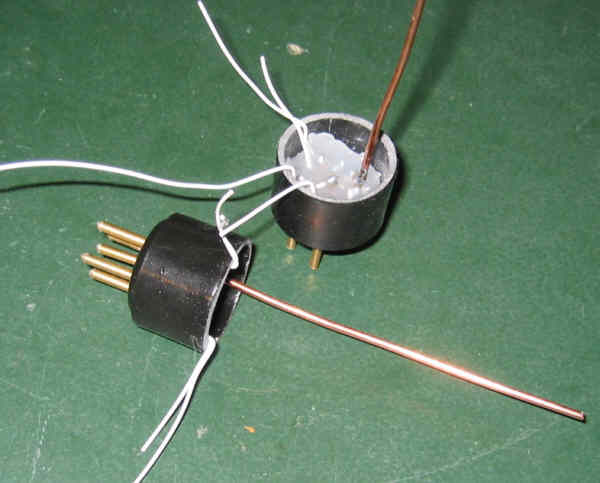

Lors de la coulée de la colle, rassembler les 4 autres fils du côté des broches de grille 1 et filament; prévoir un fil plus long pour la connexion de grille 2.
Un fil rigide de cuivre de 2,5mm² est soudé sur la broche d'anode; ce fil sert de maintien mécanique au radiateur (et aussi de connexion d'anode)

Cet ersatz utilise le circuit imprimé 2219 (2065 modifié B) universel.
Tirer, pour 6 circuits le typon
Graver, percer et équiper en respectant le plan d'implantation des composants suivant :


Voici la nomenclature (en jaune, composants communs, quelque soit l'ersatz; en vert, composants paramétrables, spécifiques de l'ersatz):

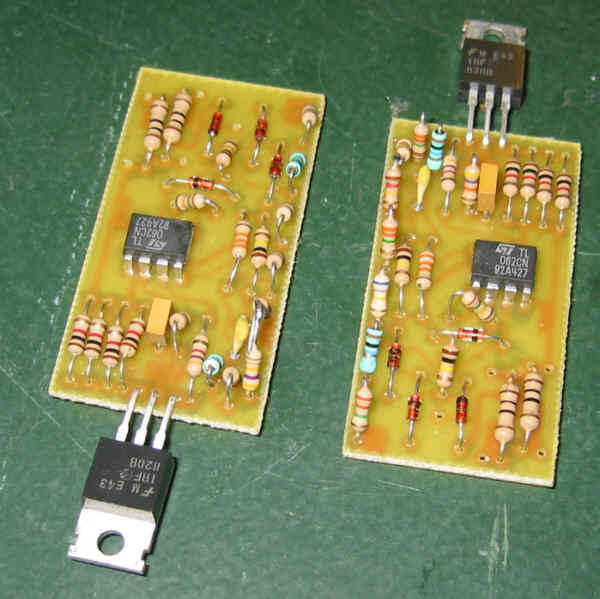

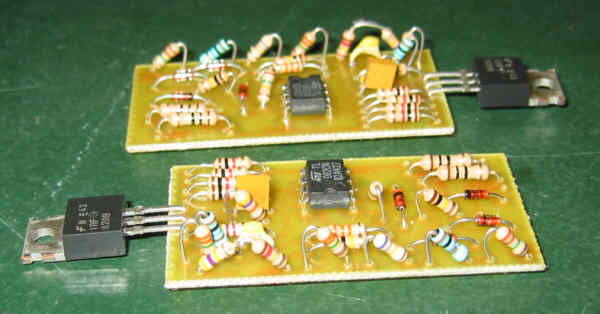

Carte équipée :


particularité : R14 est formée de l'association de 2 résistances en série pour faire environ 587k (560k+27k ou 470k+120k):

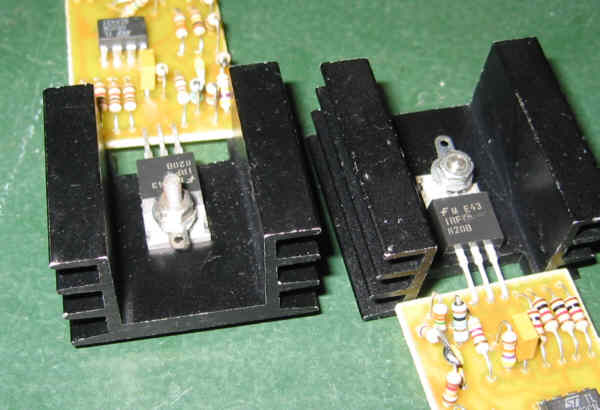

Le radiateur est plus grand que pour la version de base AL56 (45x36x14 = ML33):


Le transistor est fixé au radiateur en interposant une cosse à souder :

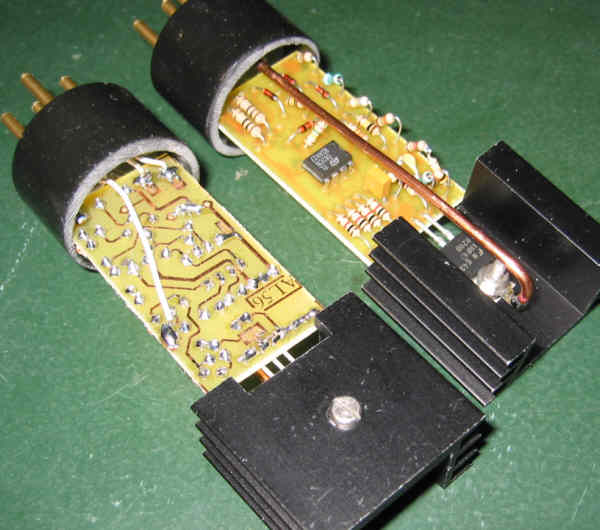

Il suffit de souder les 4 fils du culot sur les zones réservées du circuit et le fil rigide d'anode à la cosse du transistor :

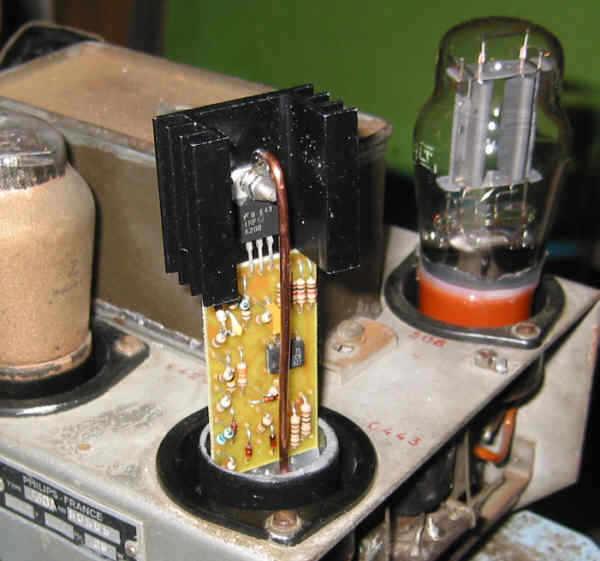

Installer l'ersatz sur le châssis PHILIPS 830A ou 834A

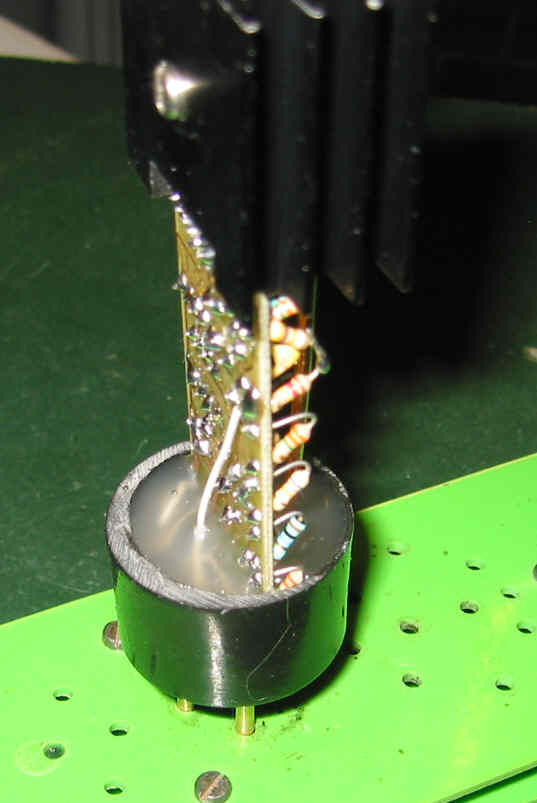

Immobiliser le circuit bien vertical et noyer les fils avec de la colle thermo; remplir le culot complètement.


Vérifier de nouveau le fonctionnement

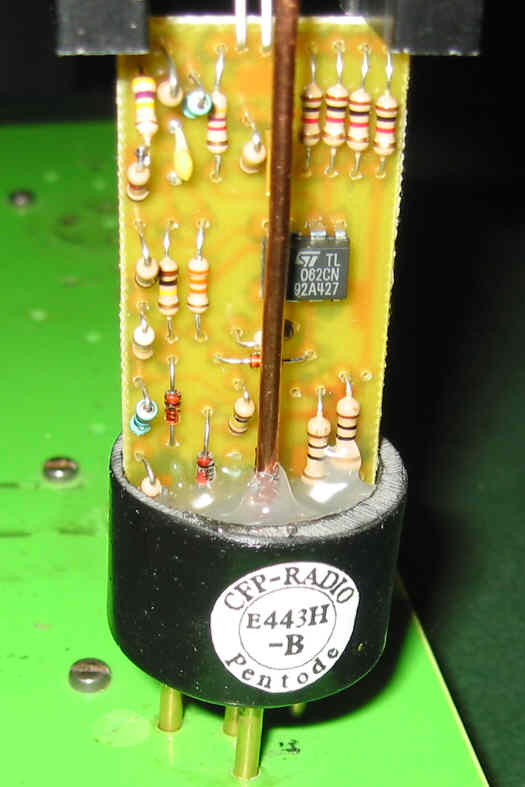

Coller l'étiquette de référence de la lampe


Coller l'étiquette de numérotation :
