Fabrication des ersatz E444-A et E444-B





1. Caractéristiques de l'ersatz

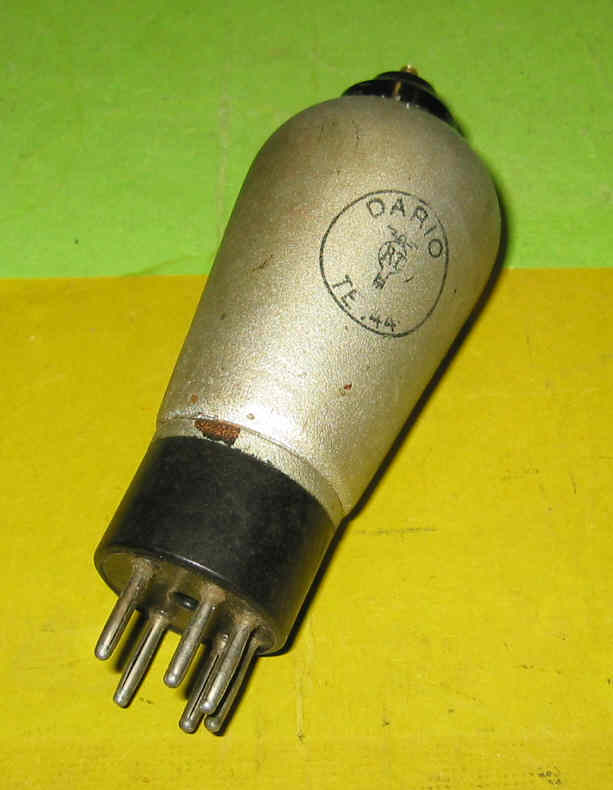

Lampes remplacées : E444, TE44, RENS1254, E444S


Les 2 lampes d'origine étant différentes (E444 = tétrode + diode et E444S = triode + diode), les 2 ersatz sont également différents, ne serait-ce que par leur culot (E444-A = E444 à 6 broches, E444-B = E444S à 5 broches)

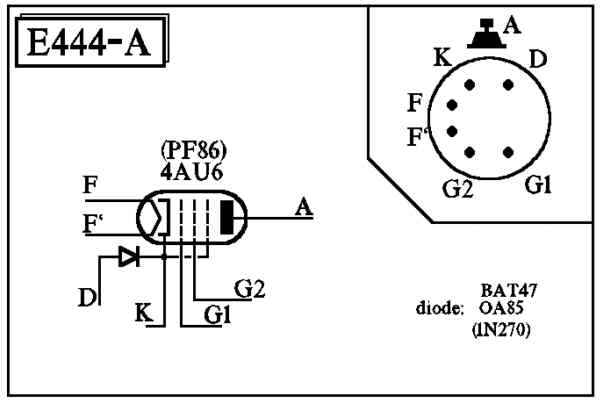

Schéma E444 :2111

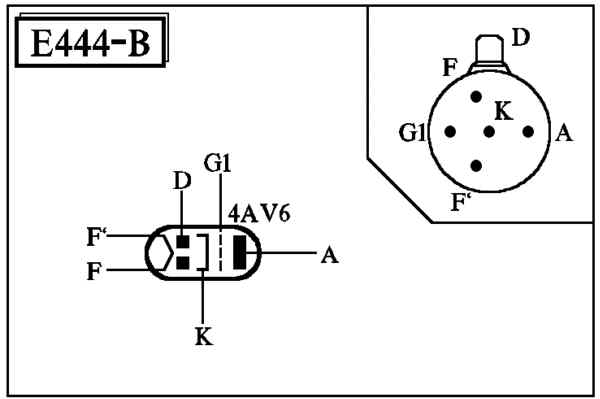

Schéma E444S :2142

on peut utiliser n'importe quelle triode avec une diode BAT47
Immatriculation: --000



2. Culot

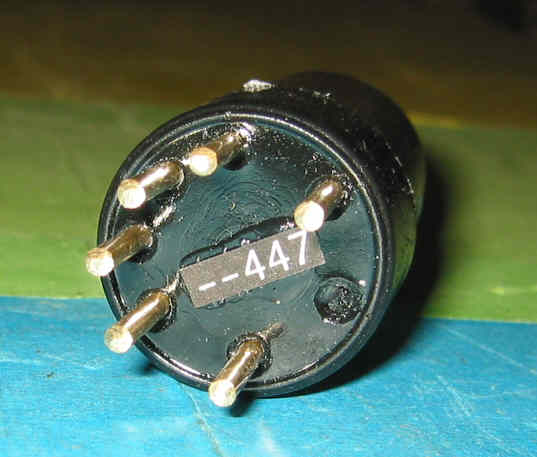

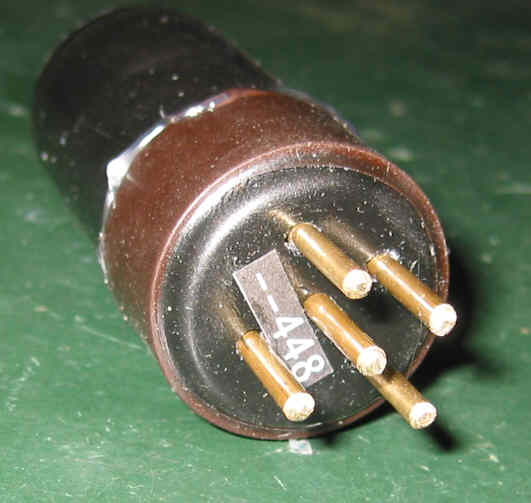

Culot européen 5 broches ou 6 broches
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout

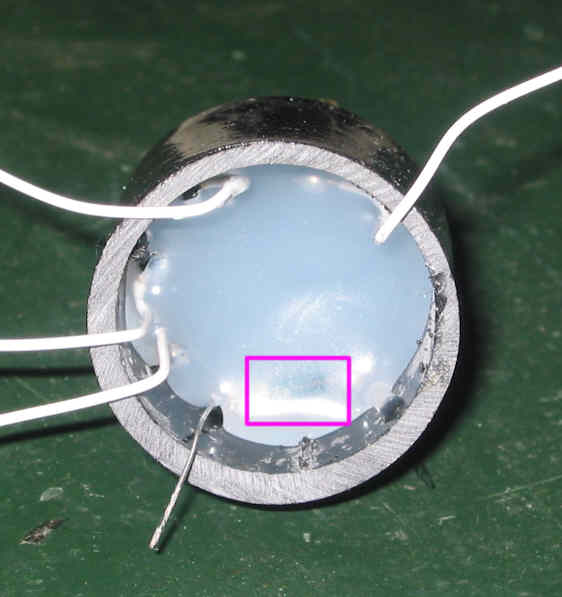

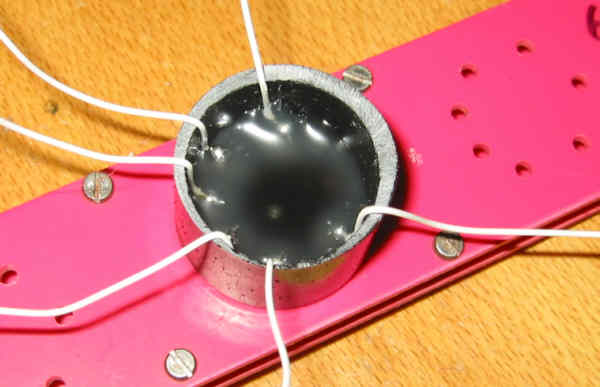

Version -A : on peut noyer la diode directement dans la colle du culot :

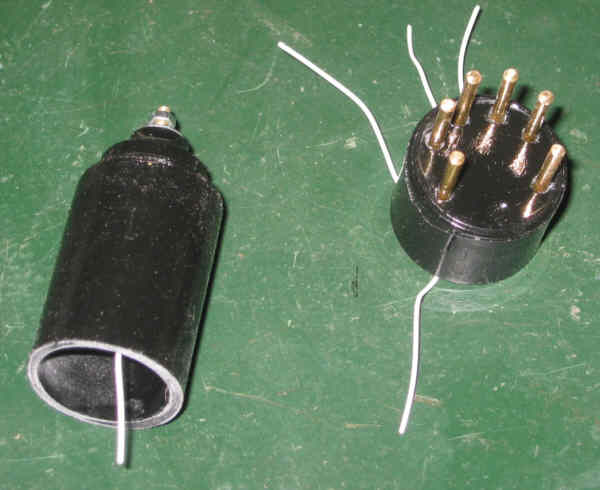

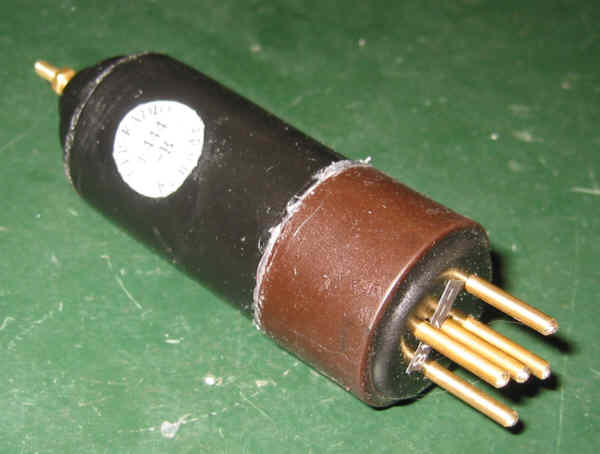

3. Ampoule en résine

l'ampoule est un tube cylindrique de 50 mm de haut, terminé par une embase de connexion supérieure de lampe ancienne
Quantité de résine teintée noire (2 gouttes) : 7 cl (11 mm de hauteur dans le pot)
Quantité de catalyseur : 2,5 ml
Avec ces quantités, on prépare une ampoule et 3 culots européens

Utiliser le moule spécial ainsi que le contre-moule servant aussi aux bobines BA5
Souder un fil de cuivre 8/10 longueur 110 mm sur la tête d'une vis M3x30 en laiton


Introduire le fil dans l'axe du contre-moule, jusqu'à ce que la vis soit en butée



Introduire la vis dans le trou central du moule préalablement plié sur lui-même



Redéplier le moule, et pousser la vis de façon à ce que le contre-moule dépasse de 32-33 mm (surtout ne pas tirer le contre-moule, il faut que la vis soit toujours à son contact !)


La vis doit dépasser de 9 mm environ :


Poser l'ensemble sur une cale comportant un trou de manière à ce que la vis ne porte pas
Suspendre le contre-moule avec un support réglable; vérifier le centrage dans le moule, couler la résine (égaliser autour du contre-moule pour avoir au final la même épaisseur partout)



Démouler en enlevant d'abord le contre-moule, puis en pliant le moule sur lui-même


Installer une rondelle et deux écrous M3 laiton sur la vis de l'ampoule; serrer le premier.




4. Câblage de la lampe

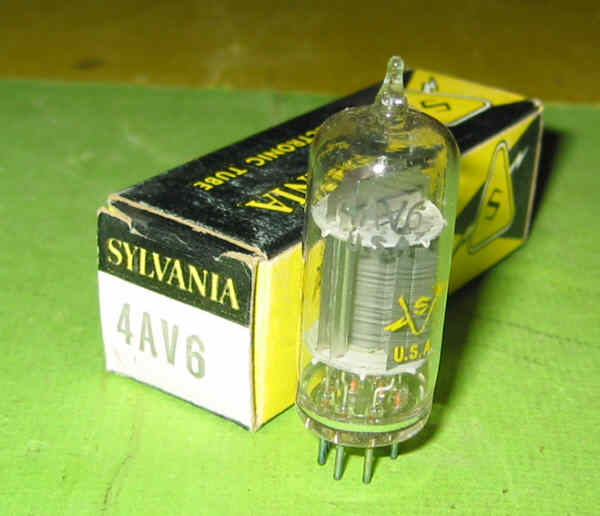

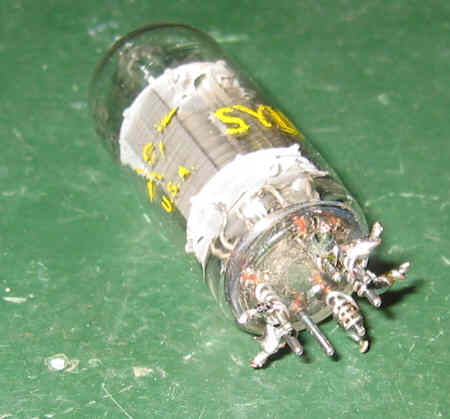

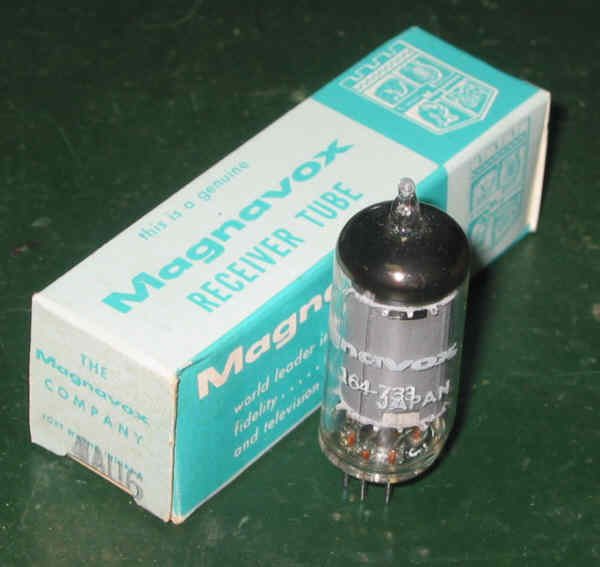

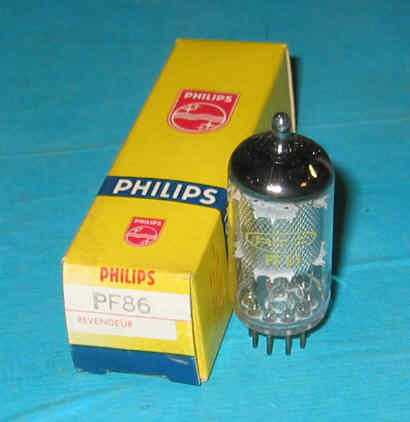

Lampes utilisées : 4AU6 ou PF86 (E444-A) et PC92 ou 4AV6 (E444-B)


version E444-A


version E444-B

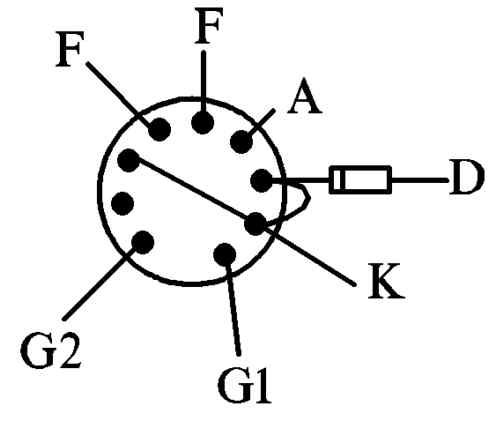

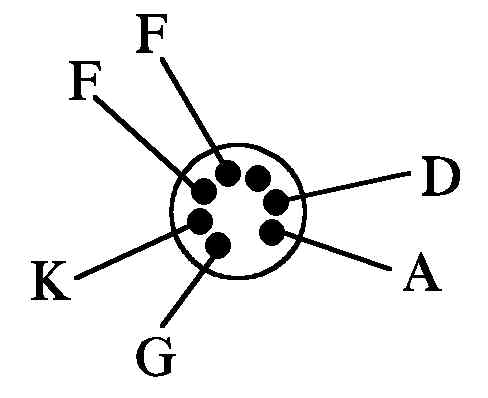

faire des boudinettes, câbler selon schéma :

version E444-A


version E444-B



Version E444-A :

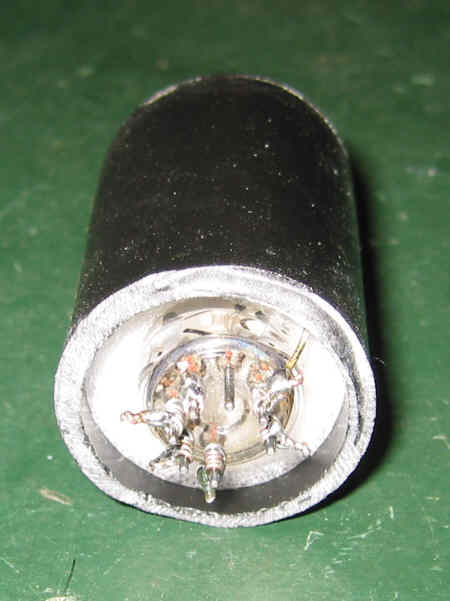

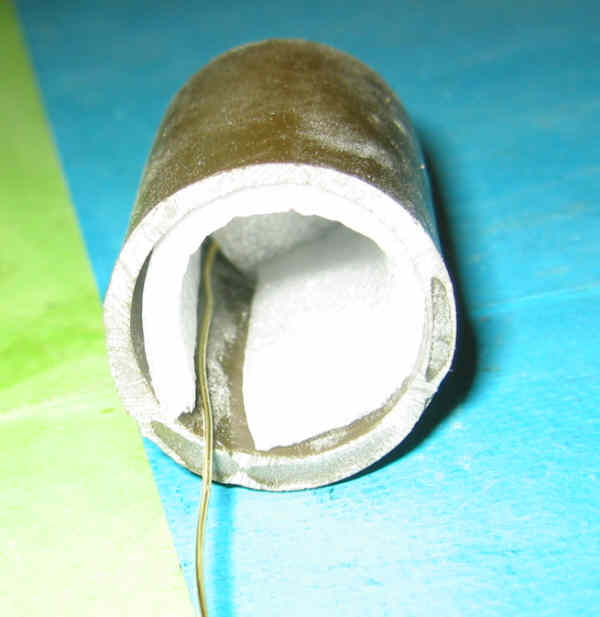

Installer dans l'ampoule une bande de mousse en laissant le fil d'anode apparent :


insérer la lampe dans l'ampoule, et souder le fil d'anode sur la boudinette d'anode :

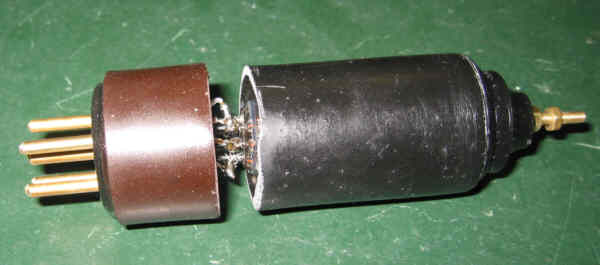

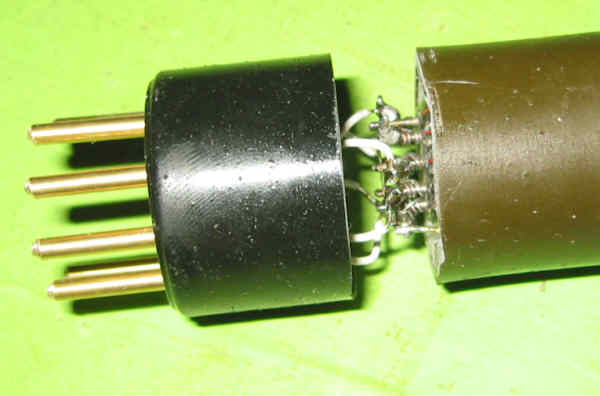

Raccorder le culot :


Version E444-B :

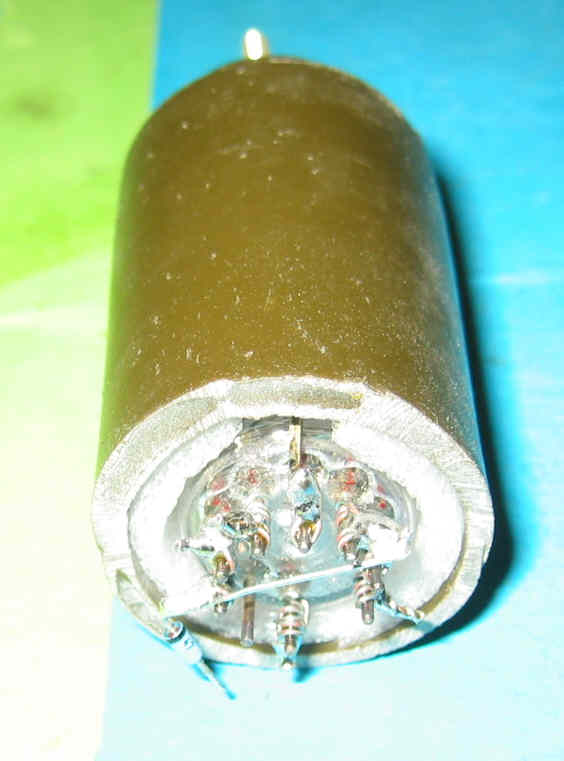

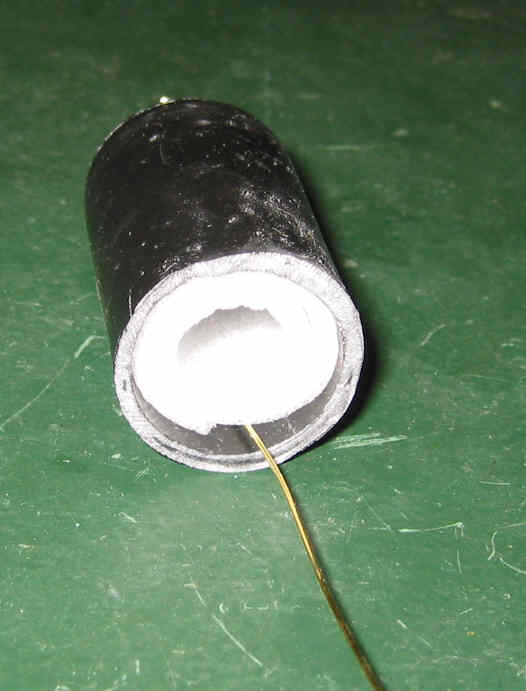

Installer dans l'ampoule une bande de mousse en laissant le fil d'anode de la diode apparent :


insérer la lampe dans l'ampoule, et souder le fil d'anode de la diode sur la boudinette correspondante :


Raccorder le culot :




5. Vérification de fonctionnement

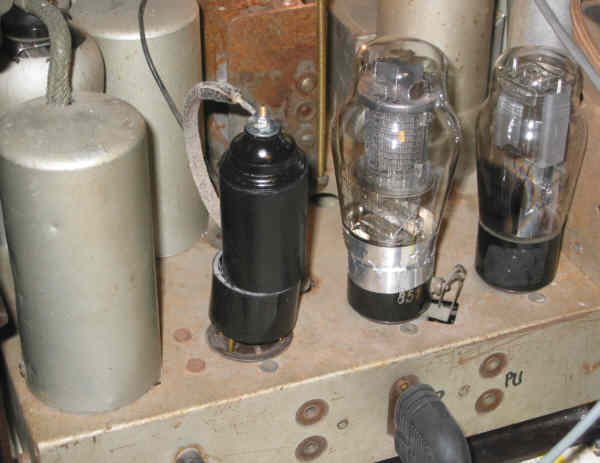

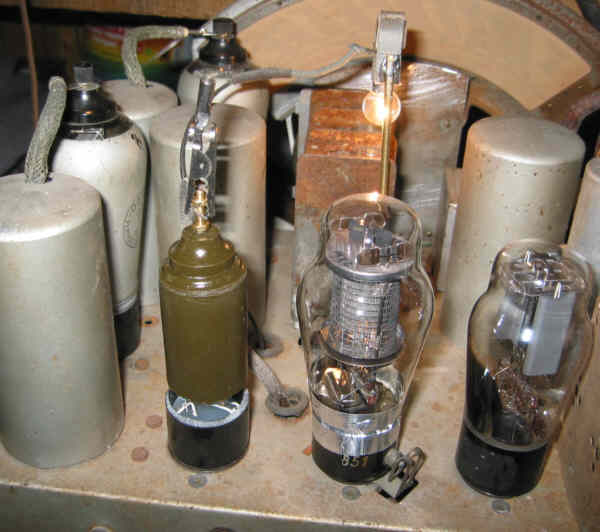

Installer l'ersatz E444-A sur le poste SABA 521WL en Dét + BF, à la place de la E444



Vérifier le bon fonctionnement

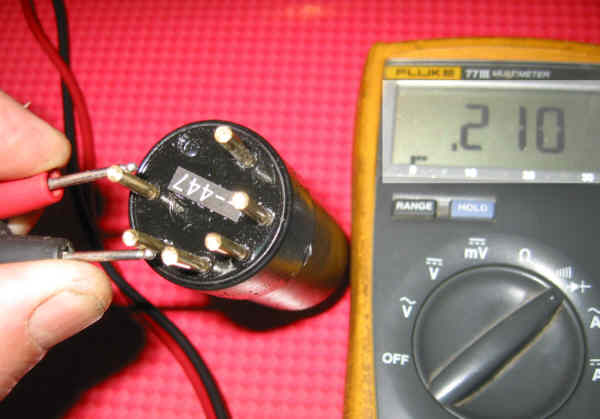

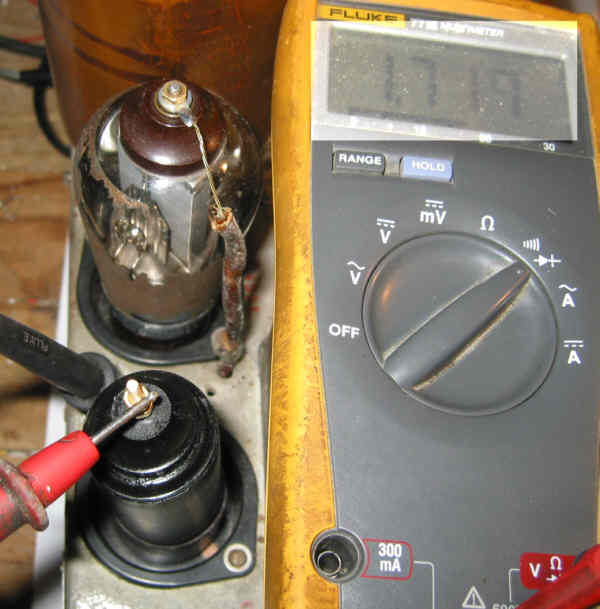

Vérifier la diode à l'ohmmètre :

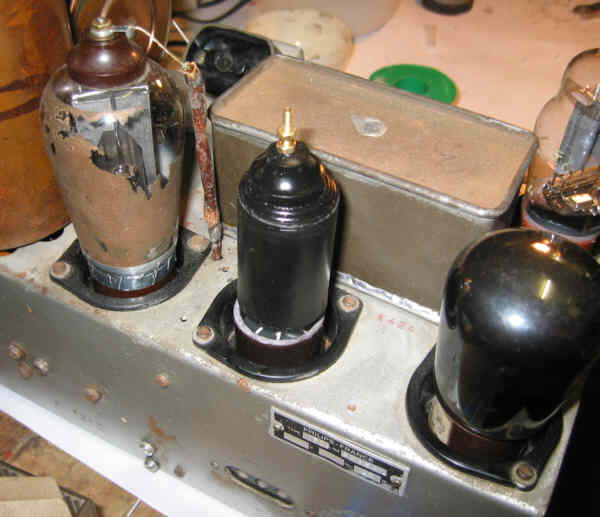

Installer l'ersatz E444-B sur le châssis PHILIPS 830A en BF :


vérifier à l'ohmmètre la diode entre plot supérieur et châssis (masse)



6. Finitions

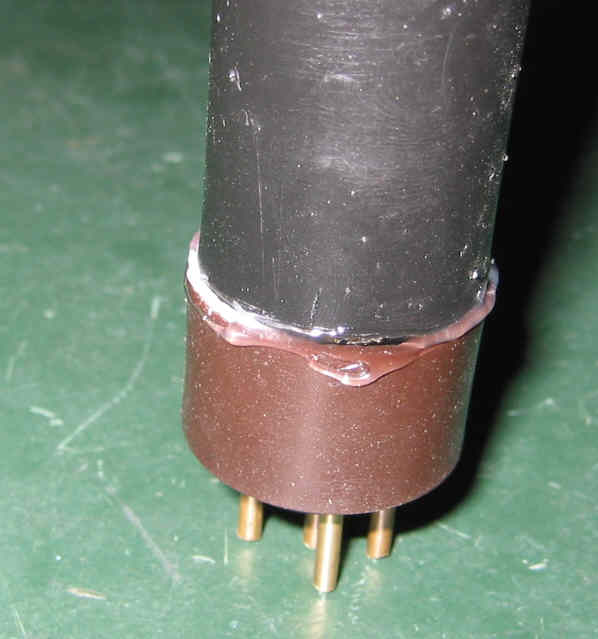

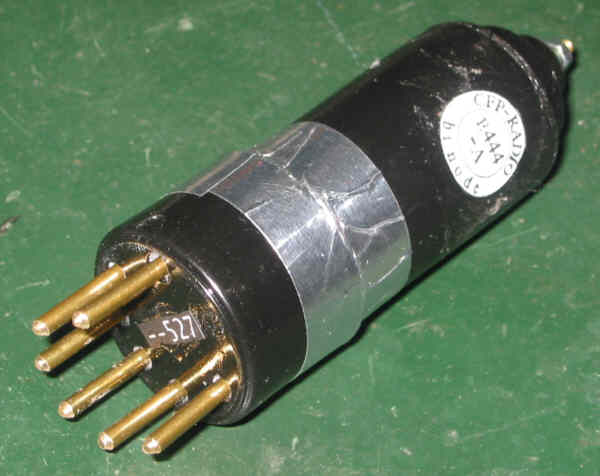

Coller le culot et l'ampoule à leur jonction.

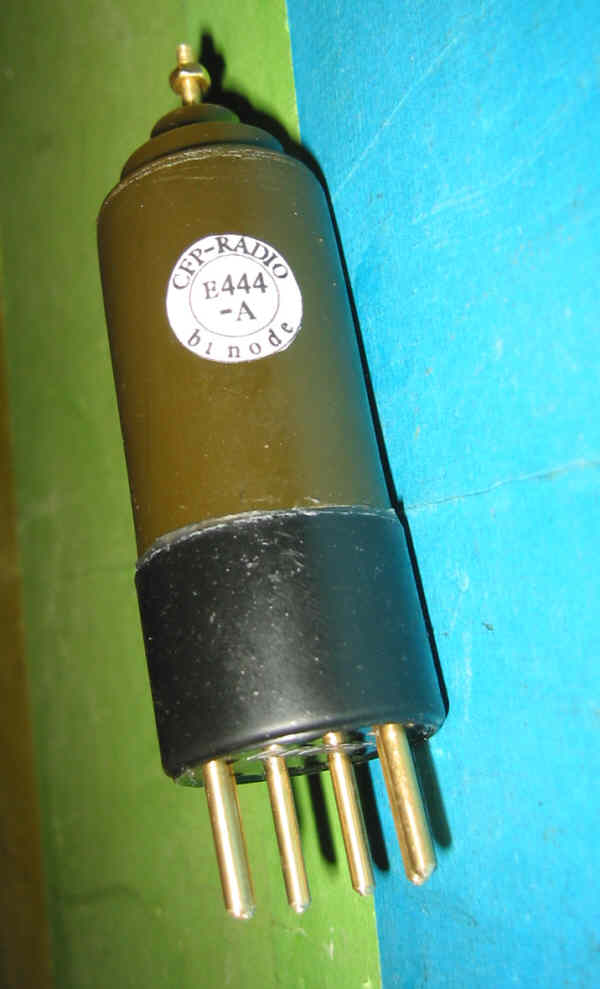

coller les étiquettes de référence et de numérotation :

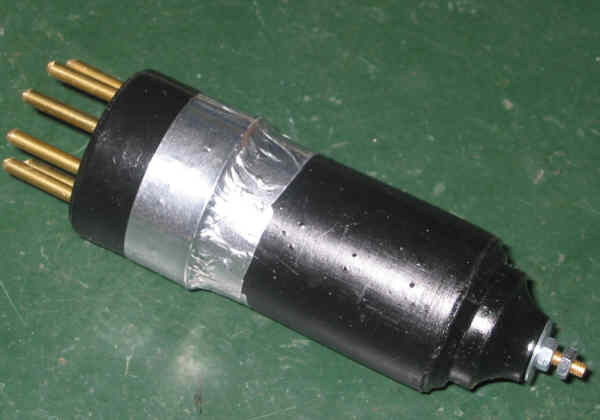

Il est plus efficace d'utiliser de l'alu adhésif à la place de la colle thermo qui à la longue, coule :



vérifier une dernière fois le fonctionnement sur poste outillage et/ou lampemètre
