Fabrication du support de lampes E4 (4 broches)





1. Caractéristiques de ce support

Ce support de lampe comporte 4 douilles de 3 mm et convient donc pour les lampes européennes à broches. Il équipe par exemple le kit 21PR.
Sa base a diamètre de 32 mm et une hauteur de 15mm environ, il comporte 4 bornes de raccordement et un trou central de fixation.



2. Fabrication des douilles

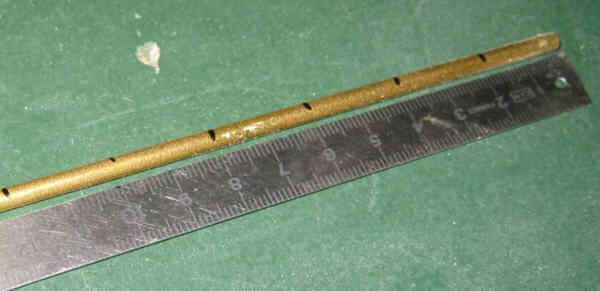

Les douilles sont coupées dans un tube de laiton de diamètre intérieur de 3 mm (extérieur de 4)" à une longueur de 20 mm :

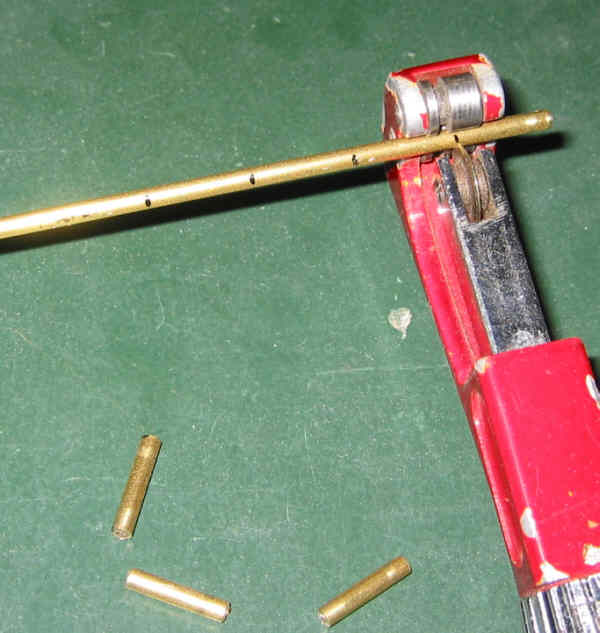

à l'aide d'un coupe-tube :

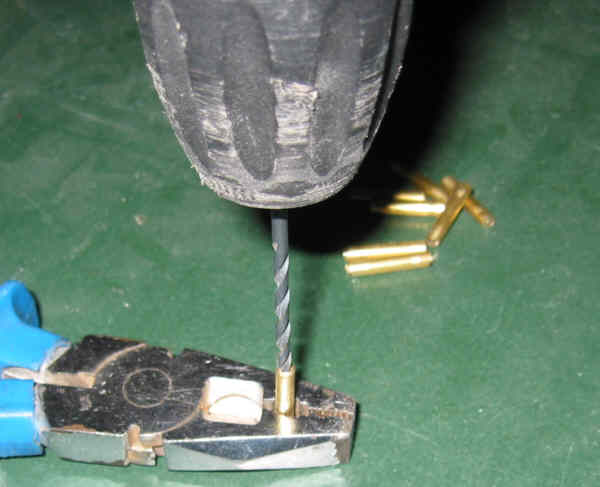

Puis elles sont réalésées à 3 mm (car le coupe-tube écrase la matière à l'intérieur) :

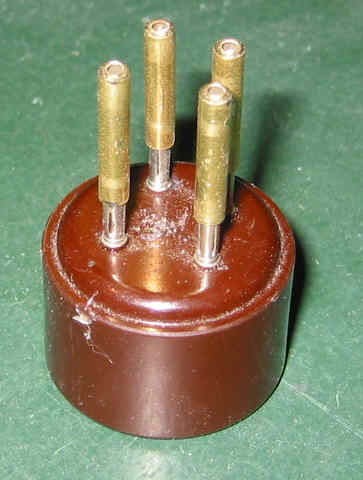

Enfin, elles sont emboitées sur un gabarit de positionnement (vieux culot de lampe) :




3. Fabrication de l'embase en résine

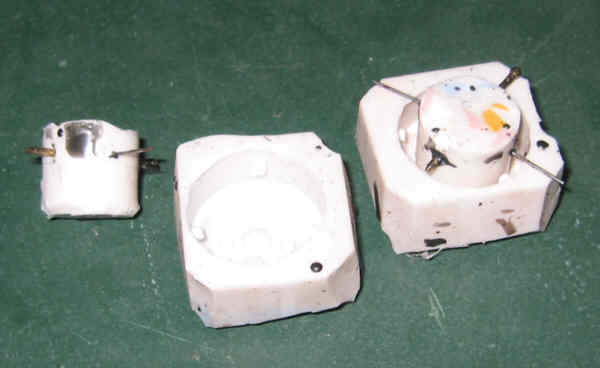

Le moule utilisé comporte 2 parties :

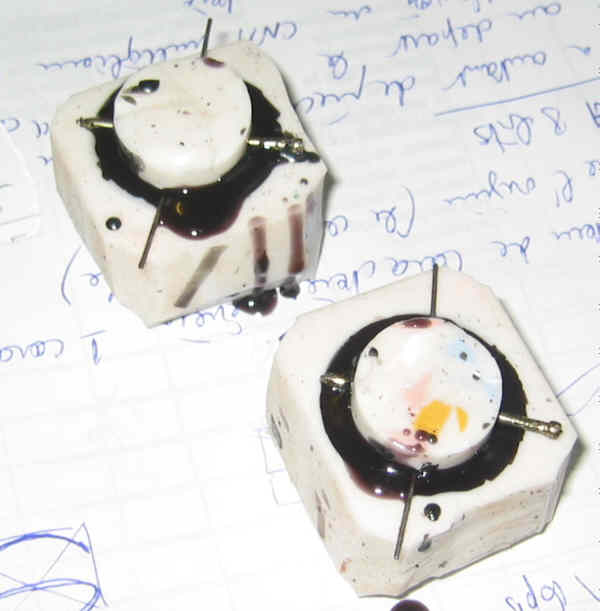

La résine est teintée au choix. Elle est coulée à ras bord :

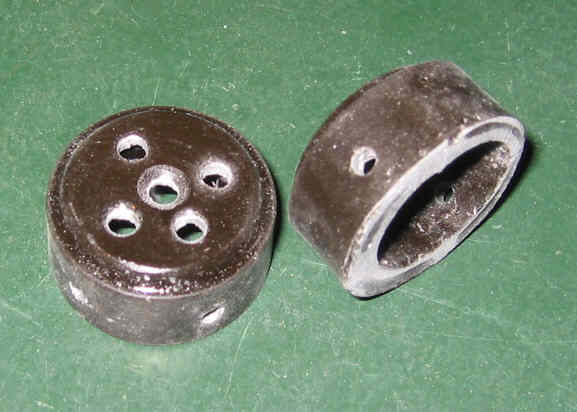

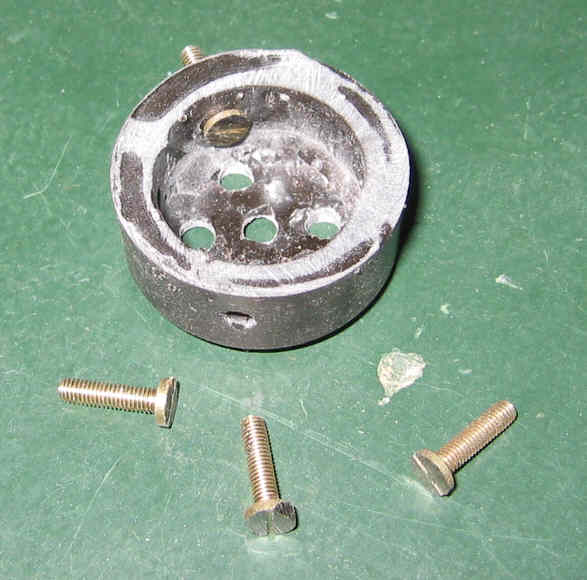

La face d'appui est poncée afin d'être rectifiée, les trous sont percés à 3 mm pour ceux périphériques, et à 4,2 mm pour ceux du dessus :




4. Préparation des bornes

Utiliser des vis bichromatées (ou en laiton) de 15 mm de long. Meuler la tête pour la diminuer à 1 mm d'épaisseur.


Les boulonner sur l'embase à l'aide d'un écrou laiton M3 bien serré.

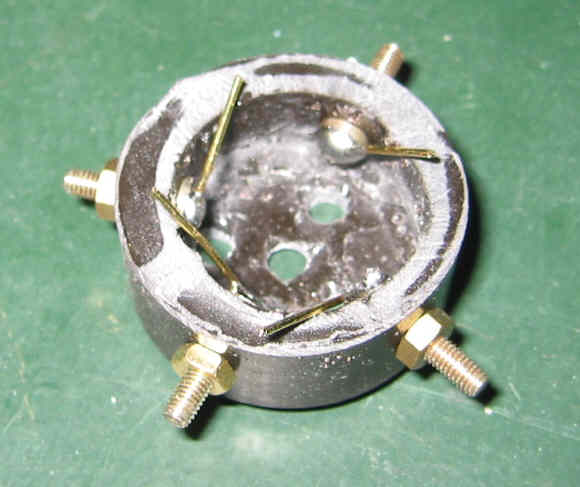

Souder un fil rigide de 5/10 sur chaque tête de vis, longueur 30 mm environ :




5. Raccordements

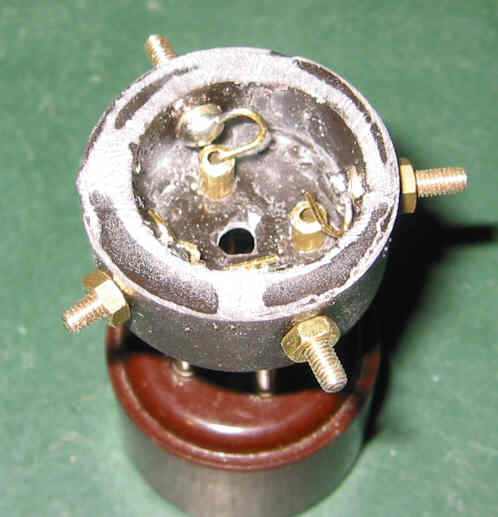

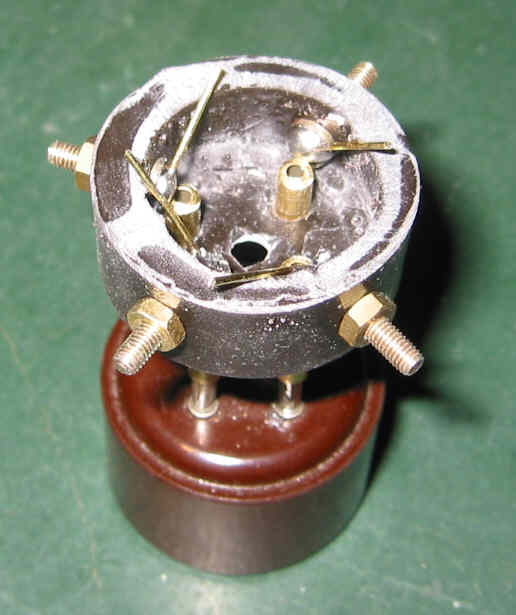

Insérer les douilles laiton avec le gabarit dans les trous de l'embase, jusqu'à buter sur les soudures des têtes de vis


Replier les fils et les introduire dans les tubes sur 1 mm pas plus

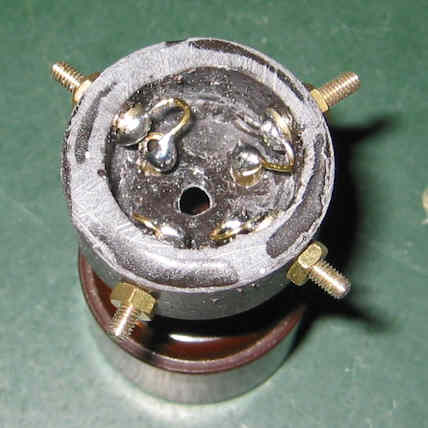

et les souder:

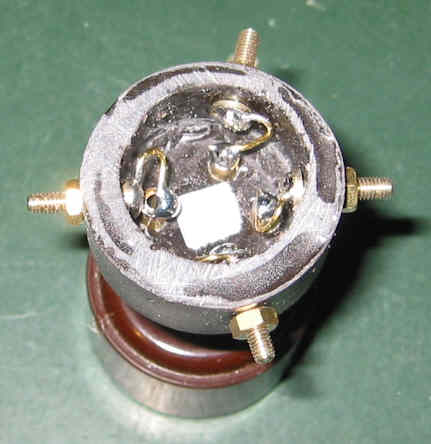

6. Finitions

Poser un carré de papier pour occulter le trou central,


couler de la colle thermo à ras-bord

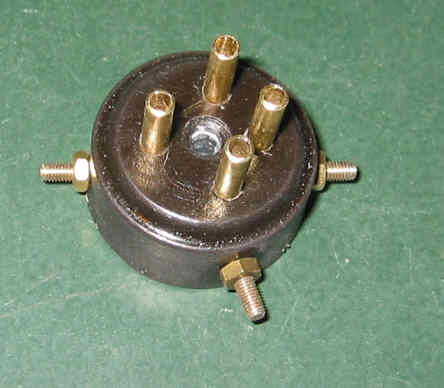

Lorsque la colle est froide, repercer le trou central à 4,2 mm

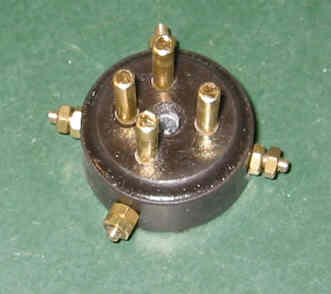

Resserrer les écrous et installer un second écrou sur chaque vis (vissé à la main)
