Fabrication de l'ersatz VCL11-D





1. Caractéristiques de l'ersatz

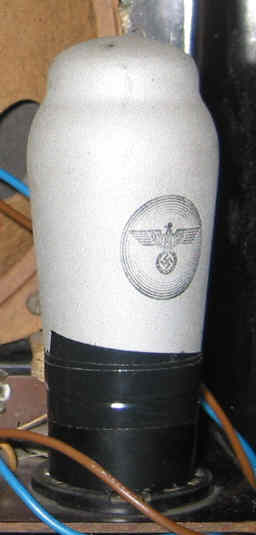

Lampe remplacée :
VCL11, embase allemande 5+3 broches

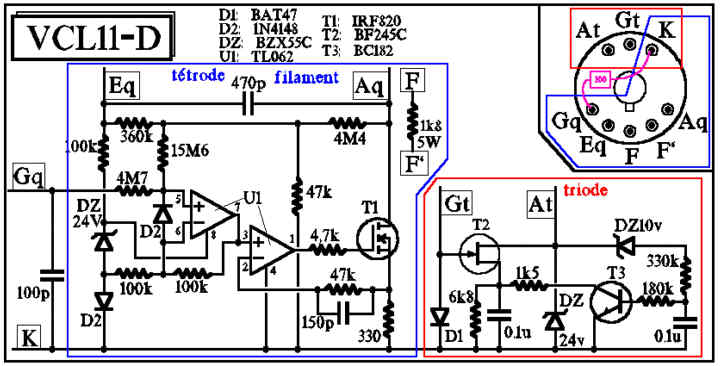

Schéma :2898


Immatriculation: --000 (générique ersatz spécifique)



2. Embase : préparation

Utiliser le moule 8 broches allemand.
Teinter en noir

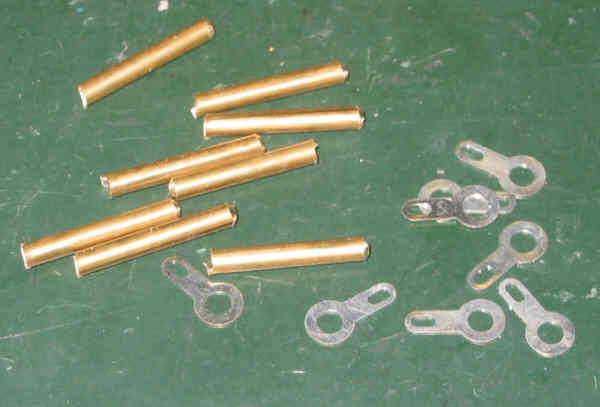

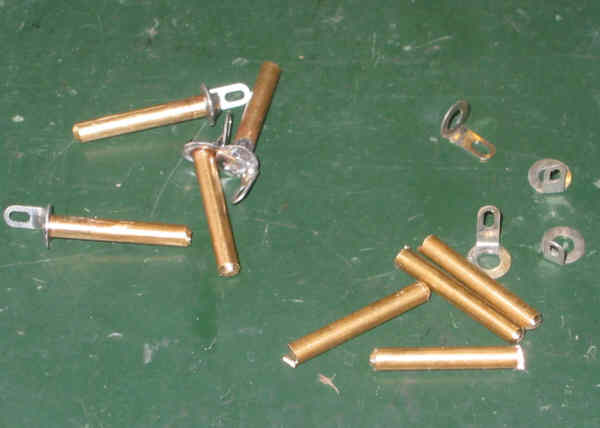

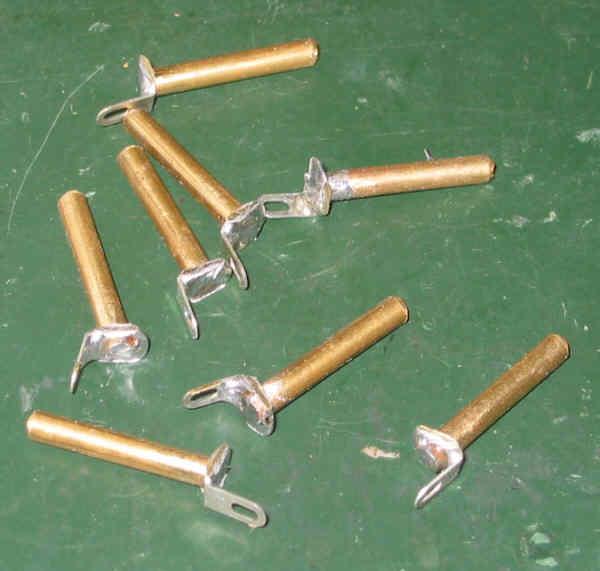

Couper 8 broches en laiton, diamètre 3, longueur 20 mm et préparer 8 cosses à souder:


couder les cosses à 90° et les souder en bout des broches :

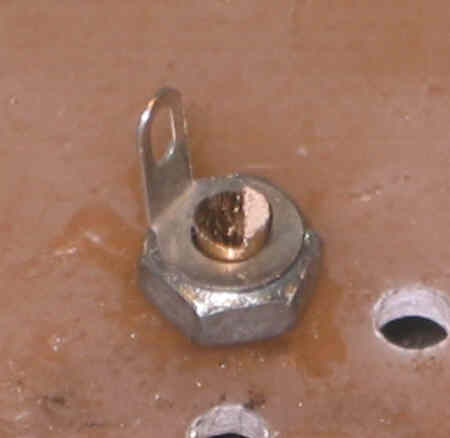

l'écrou permet de caler la cosse afin qu'elle affleure le bout de la broche

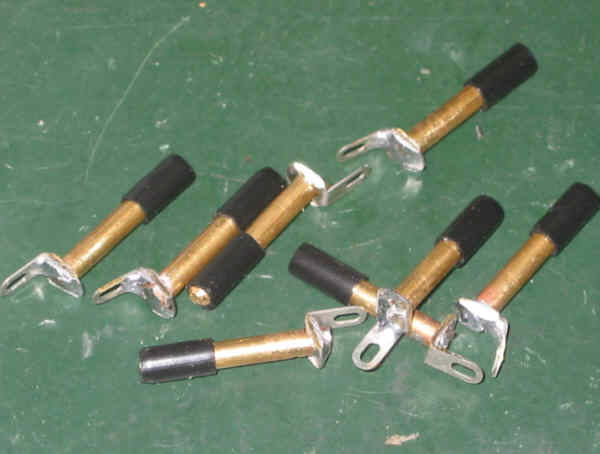

Installer des bouts de tube sur les broches qui serviront de centrage dans le moule :

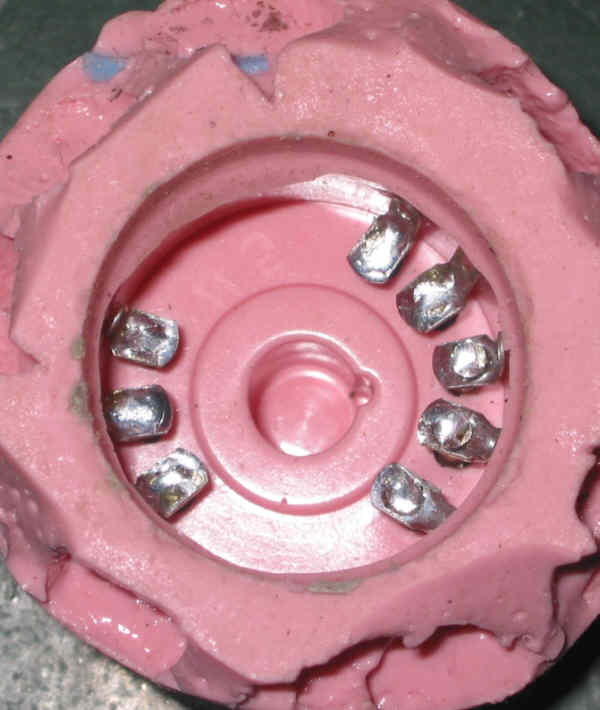

Installer les broches dans le moule, en les orientant oeilletons contre la paroi du moule :

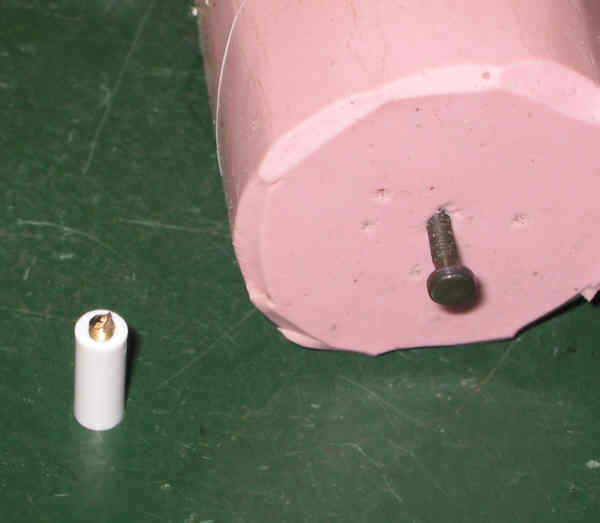

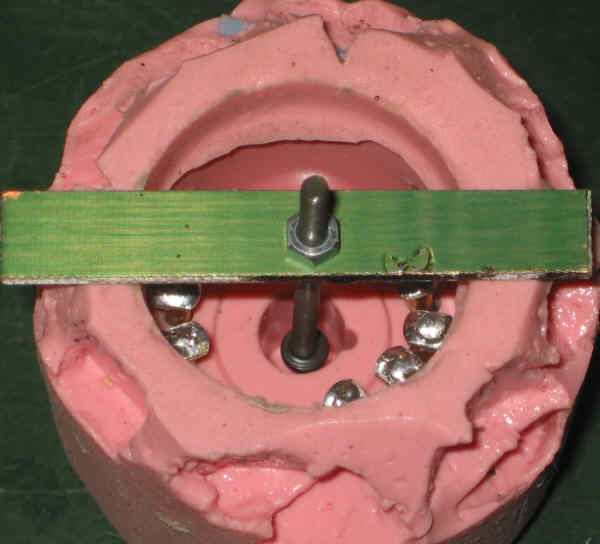

Installer une vis M3x50 tête en bas sur la traverse, elle-même posée sur le moule; la vis dépasse de 15 mm au-dessus :




3. Module triode

Ce module est moulé dans un moule de bouton du kit 21PR.

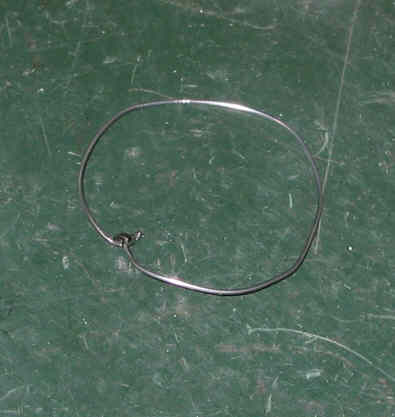

Couper un fil étamé 5/10 de 90 mm de long et former un cercle de 25 mm de diamètre :

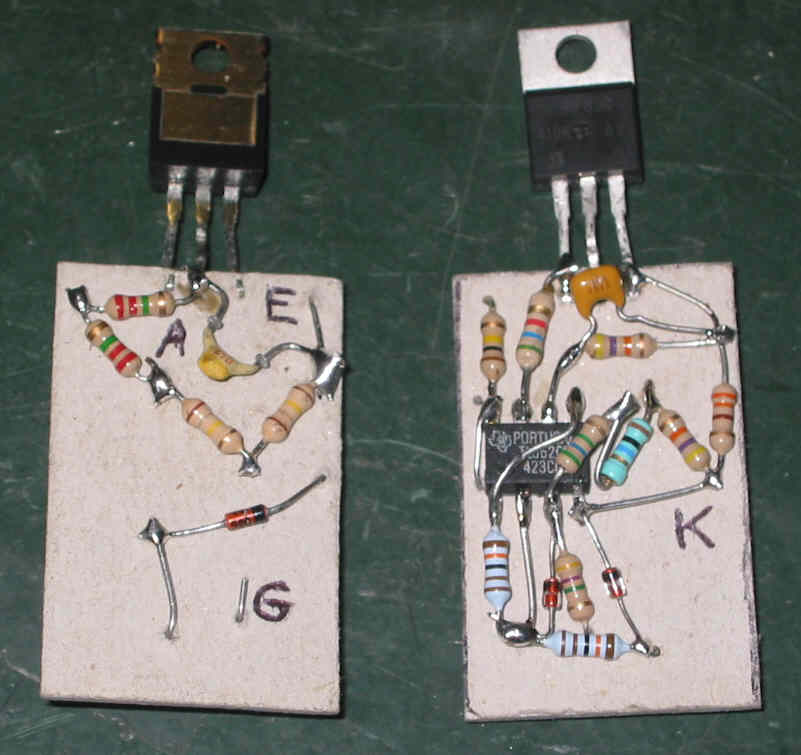

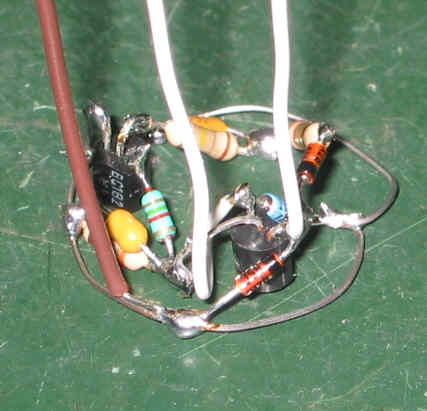

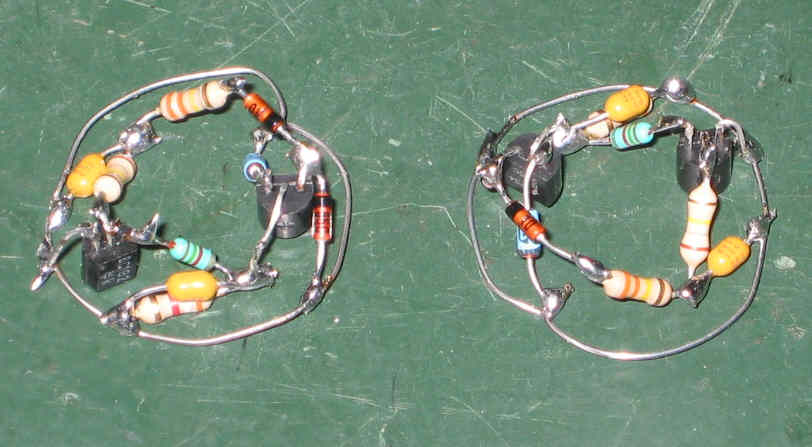

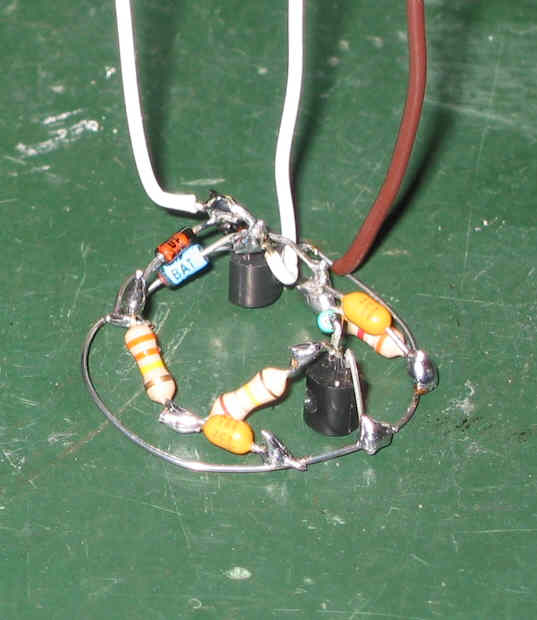

Câbler en l'air le circuit des 2 transistors en laissant un espace libre au centre , en suivant ce schéma :

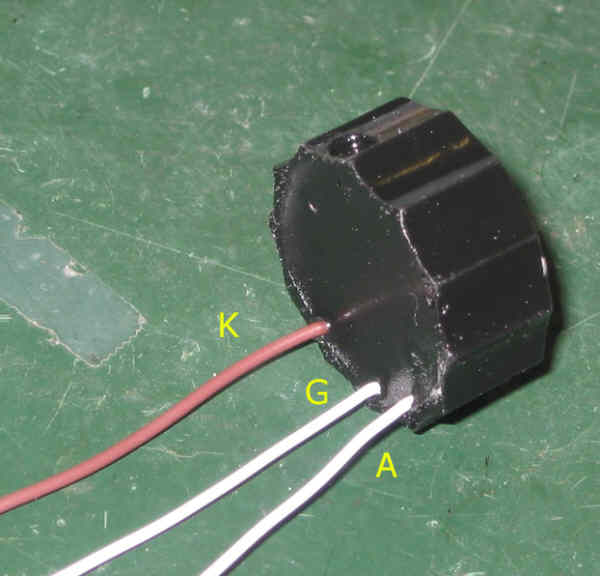

Souder 3 fils de connexion aux bons endroits :


de gauche à droite : anode - grille - cathode

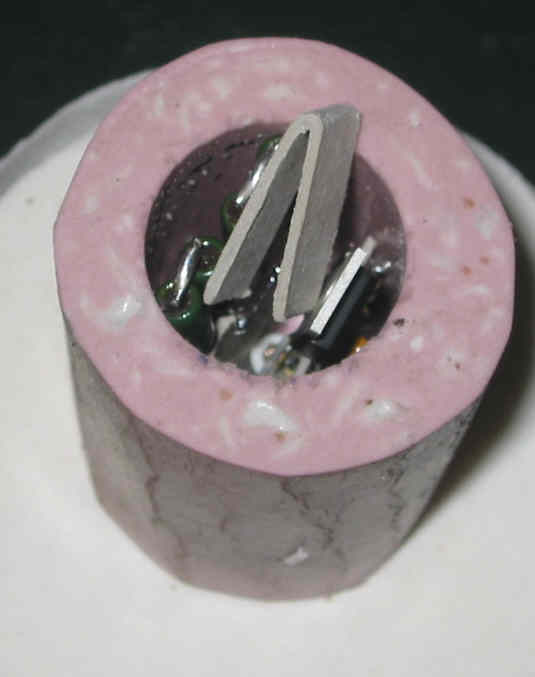

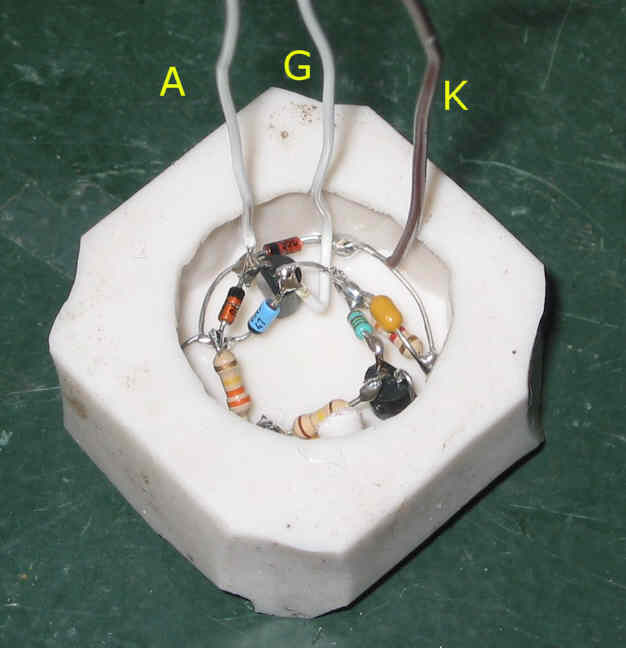

Installer le circuit dans le moule :




4. Module tétrode-filament

La base est la même que les pentodes universelles, plus des résistances remplaçant le filament de la lampe d'origine.

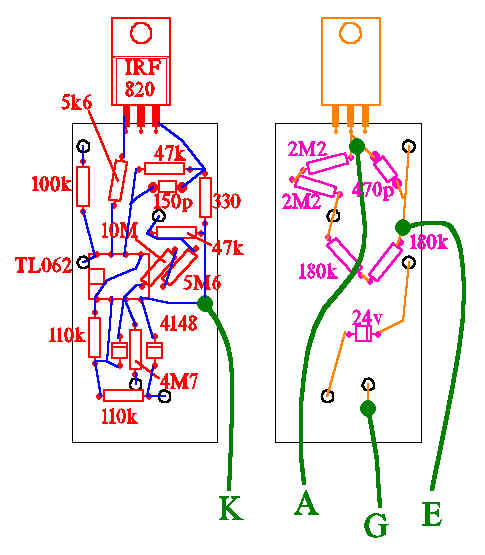

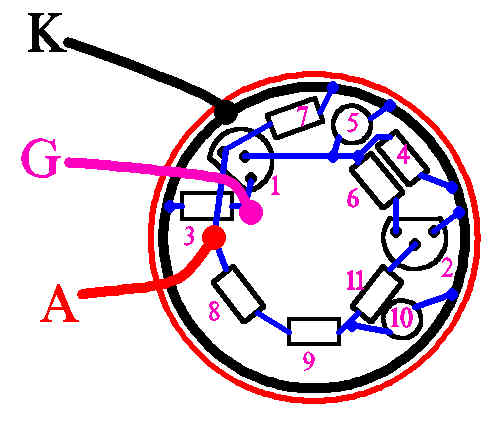

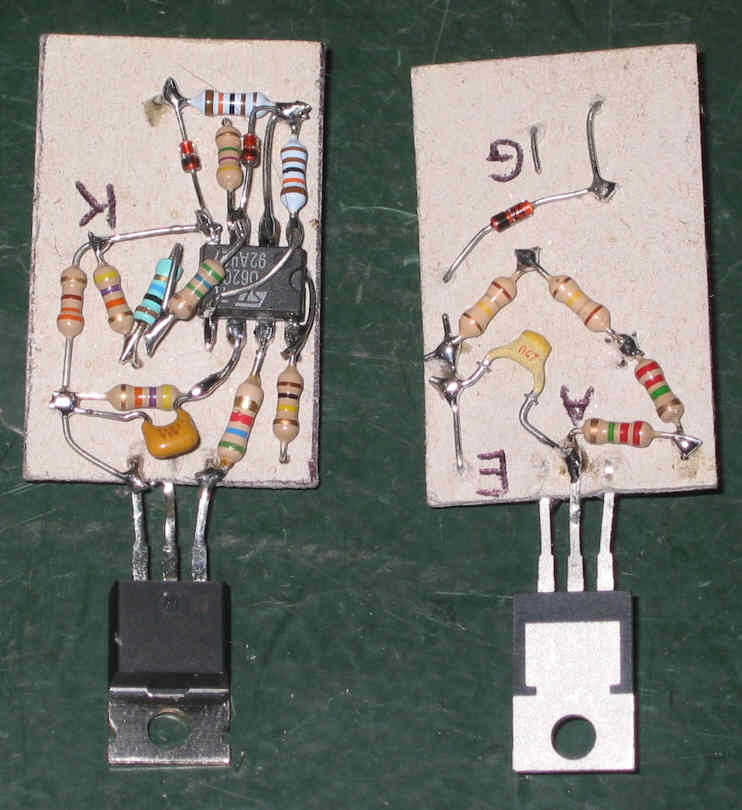

Découper un rectangle de carton de 25 x 40 mm. Câbler le circuit en suivant ce plan d'implantation :

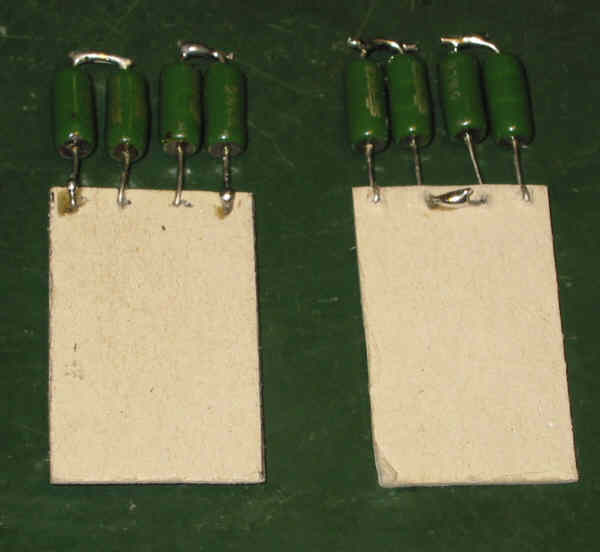

Découper un second rectangle de carton de mêmes dimensions. Câbler les 4 résistances de 470 ohm en série :




5. Vérification du fonctionnement

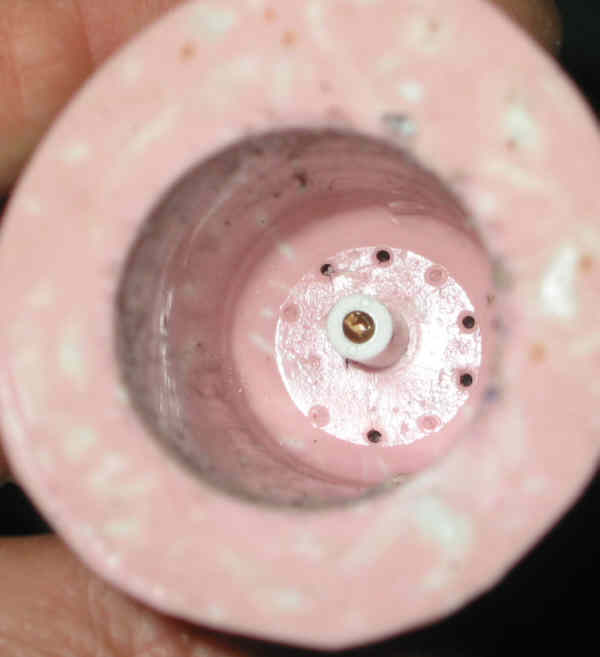

Dans le moule standard AL56, installer une entretoise bouchée tout au fond, tenue par une longue vis (afin de pouvoir la visser) :

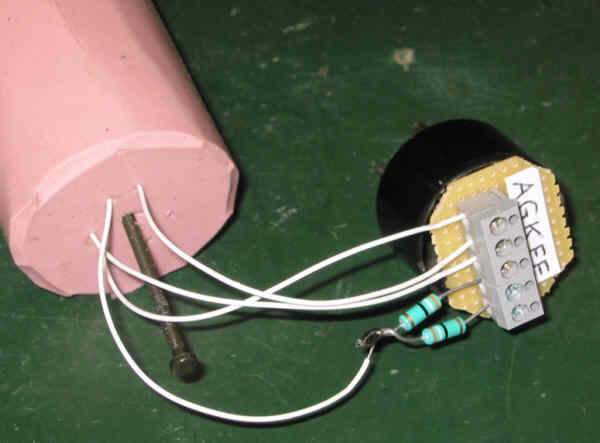

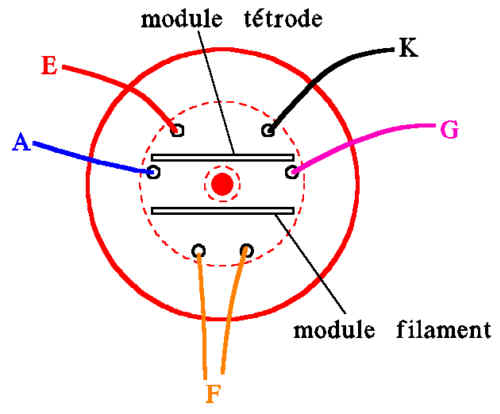

Installer le module tétrode dans le moule, câbler les 4 fils selon le schéma suivant :


Tester le module grâce à l'outillage :


sur le châssis 830A, la polarisation est mauvaise, la distorsion importante, mais cela suffit pour vérifier qu'il n'y a pas d'erreur grossière !



6. Coulée de la résine - Assemblage

On coule en même temps, de la même couleur (noire) :
- le module triode
- le module tétrode-filament

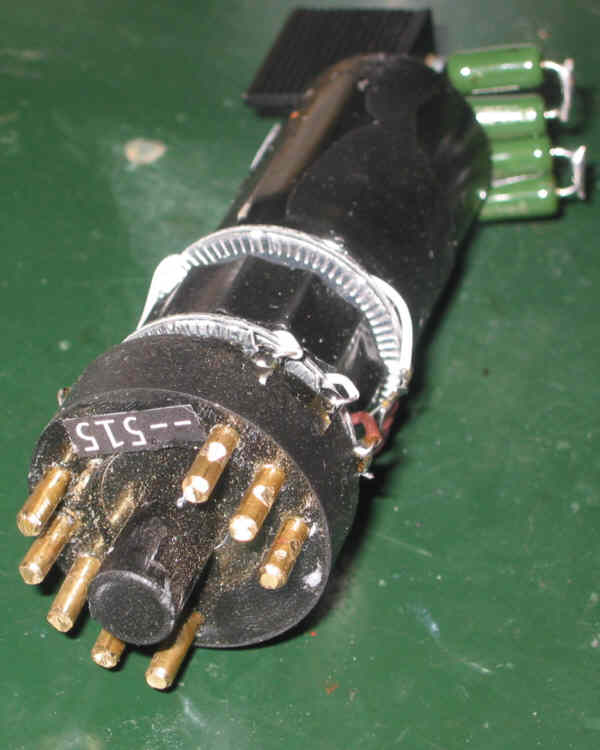

- l'embase

écarter les 2 cartons dans le moule AL56 à l'aide d'un cavalier de carton :


Couler la résine. Démouler :

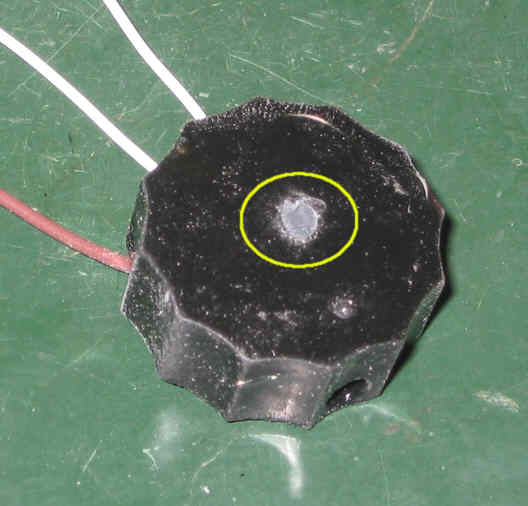

Percer au centre du module triode un trou de 3.5 :


Raccourcir les broches en utilisant 2 écrous-cales pour la longueur :

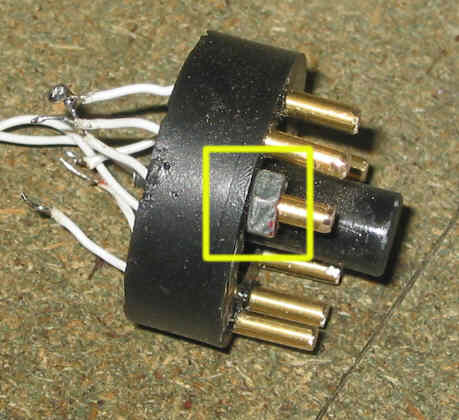

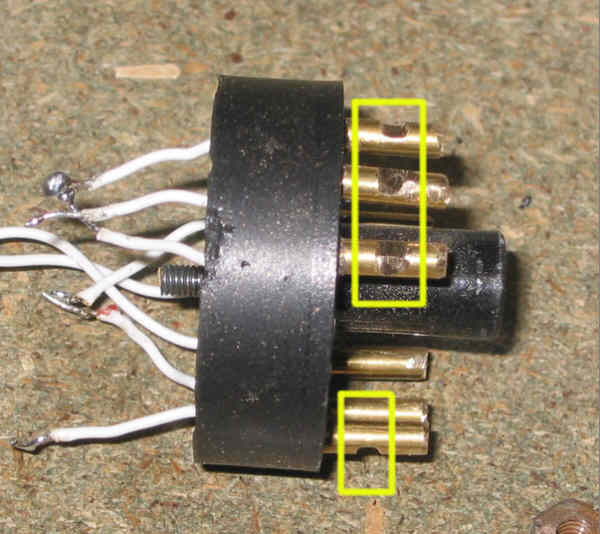

Meuler en rond les bouts des broches. Meuler également un cran sur chaque broche en utilisant un écrou de gabarit :

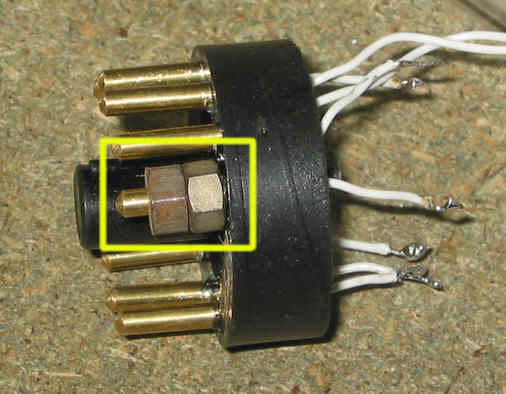

Visser un écrou sur la tige filetée

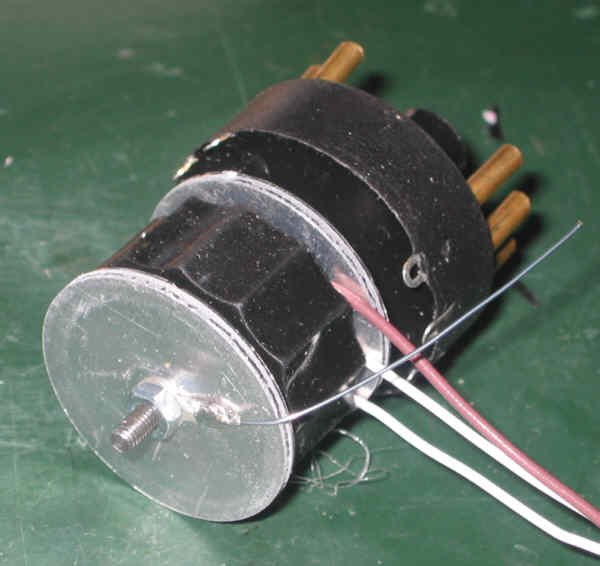

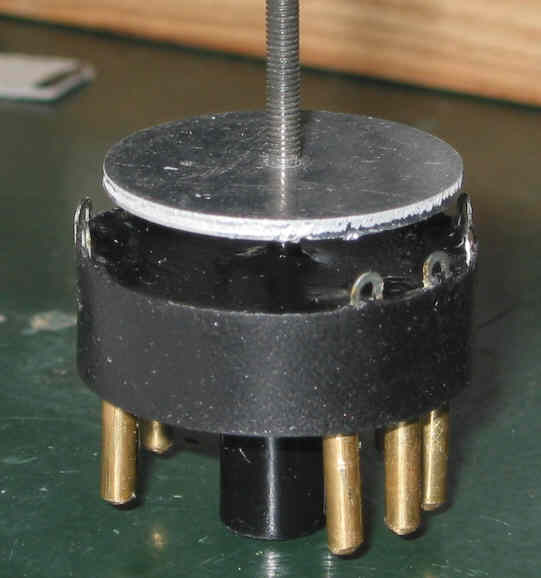

Visser une rondelle alu (récupérée d'un 2SH27b) sur la tige, bloquer les 2.

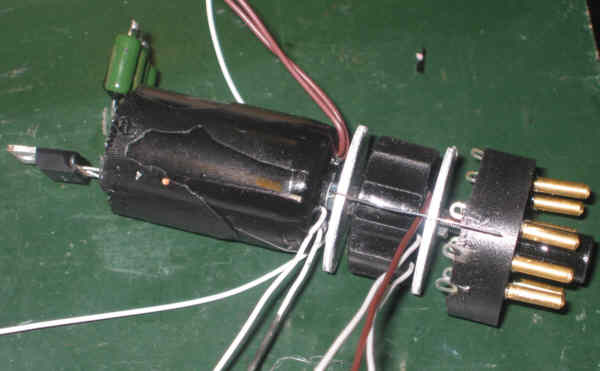

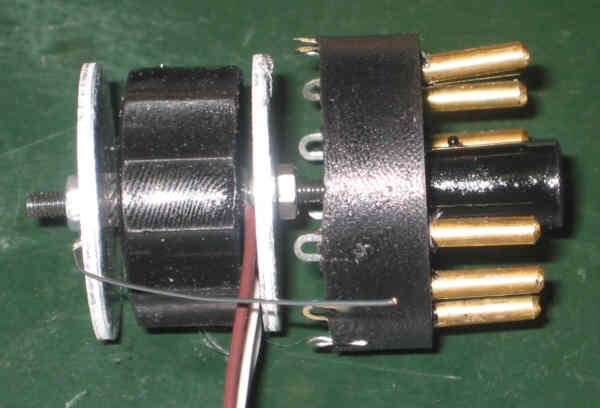

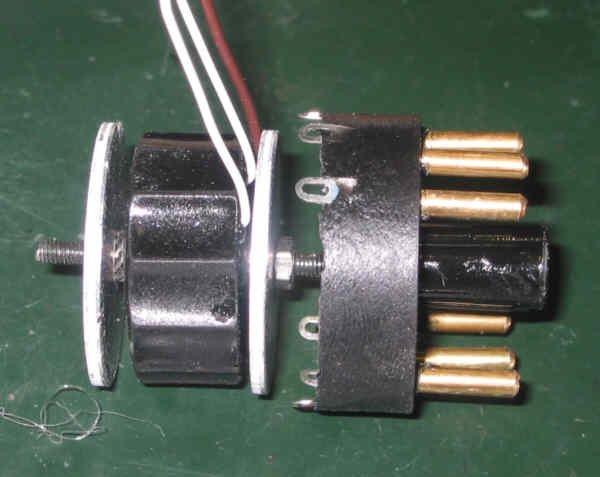

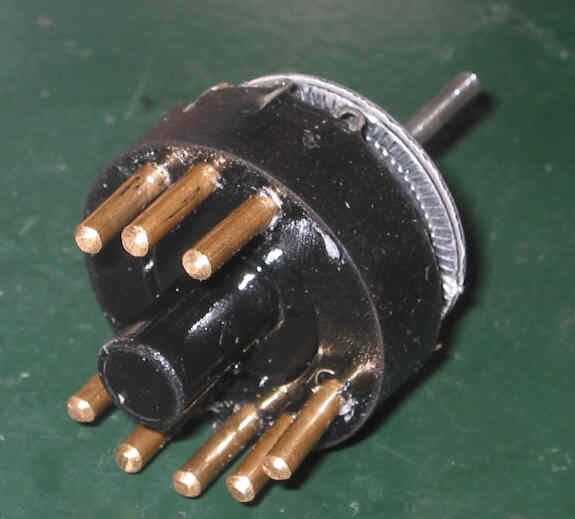

Installer le module triode, fils vers les cosses.
Mettre une rondelle éventail et visser une seconde rondelle alu. Bloquer en orientant les fils du module en face des 3 broches de la triode.


Souder un fil sur une cosse. Installer la cosse au-dessus de la rondelle alu.
Serrer avec un écrou, orienter le fil en face du fil marron (cathode)

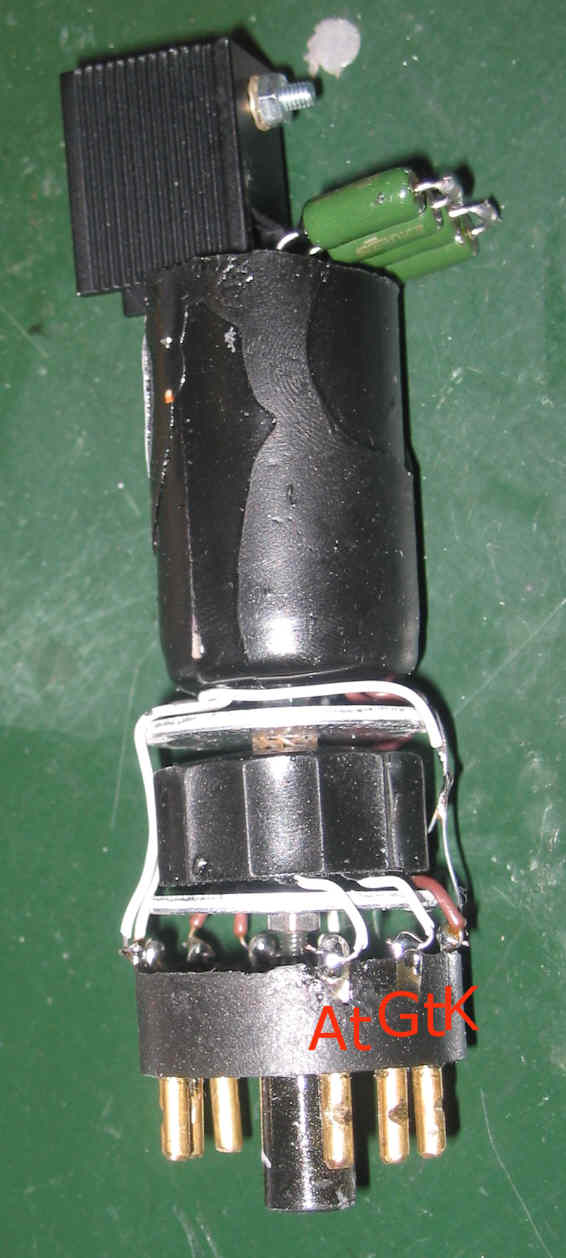

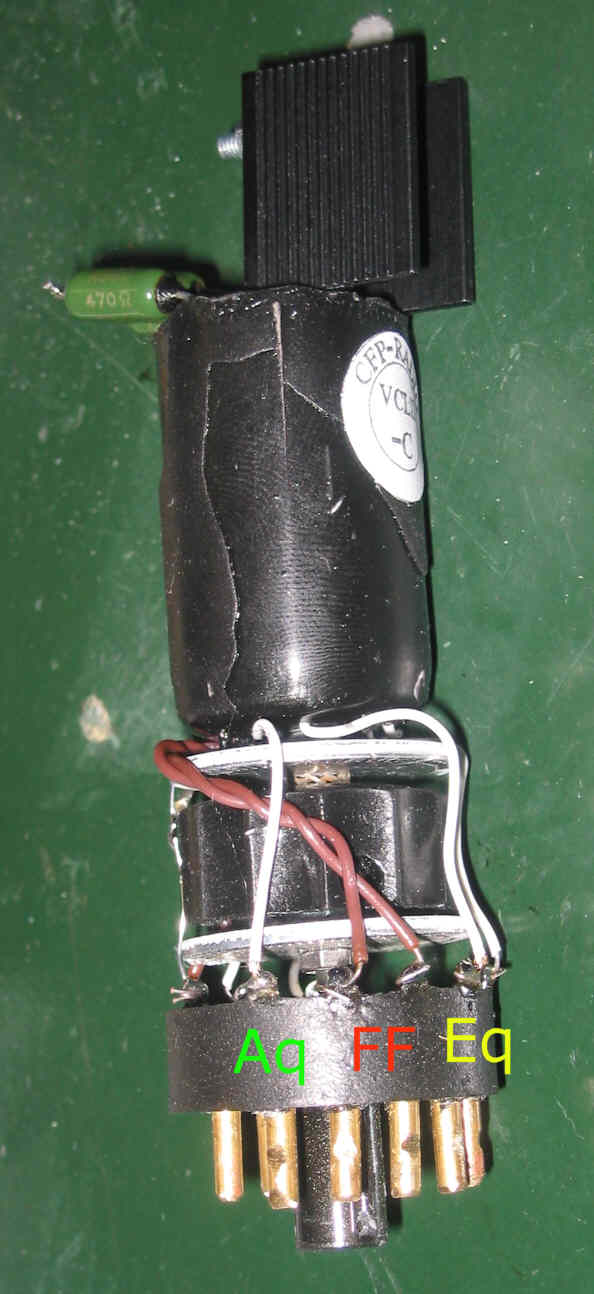

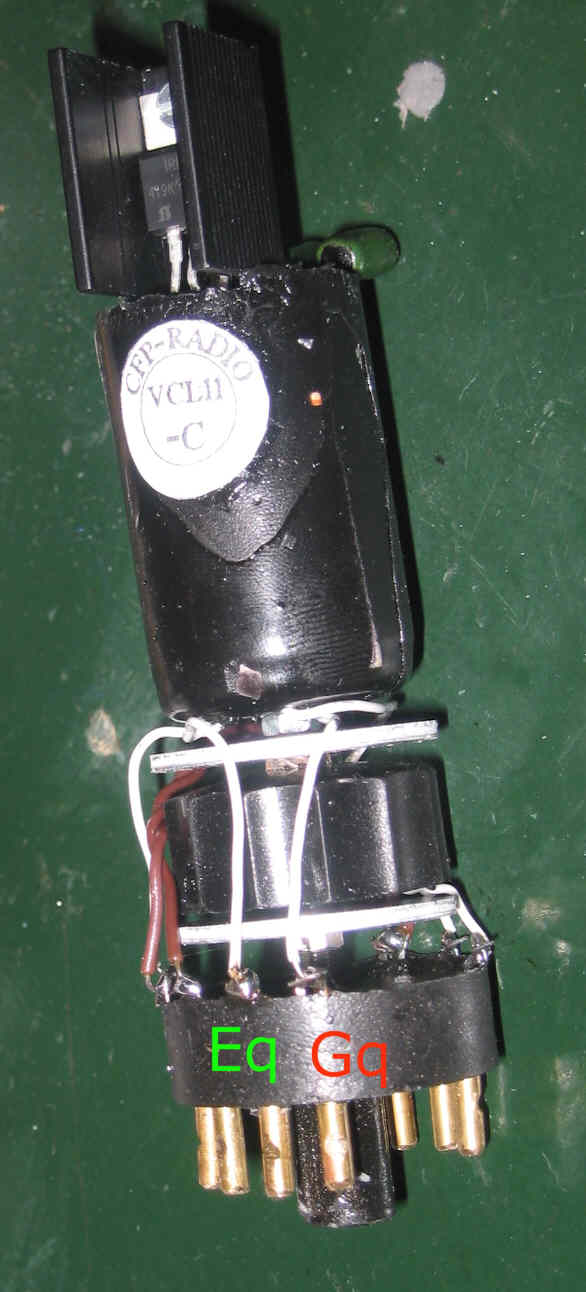

Visser le module tétrode-filament sur la tige, en orientant le fil de grille en face de sa cosse de l'embase

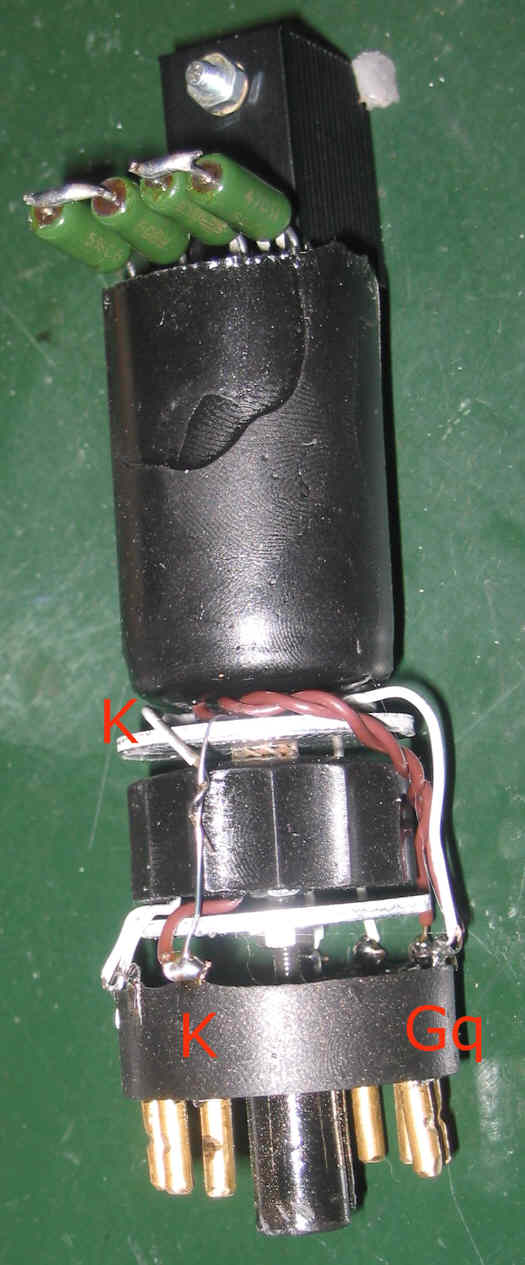

Souder tous les fils. Le fil de cathode du module tétrode se soude sur le fil dénudé de la cosse ajoutée :





Ne pas oublier le condo de 100pF câblé sur l'embase, sous la première rondelle en alu !!



6. Finitions

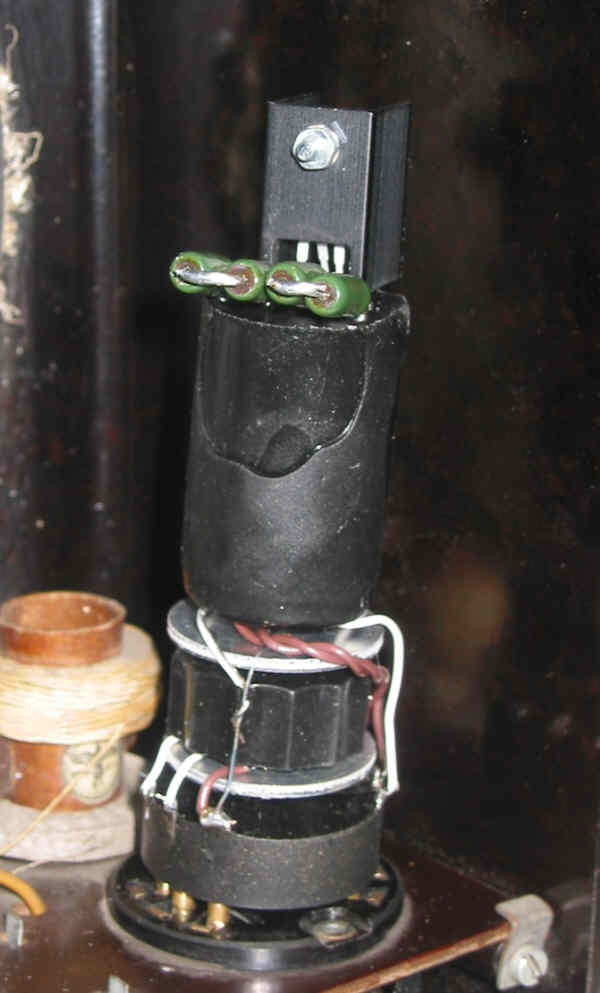

Vérifier le fonctionnement sur le châssis DEK38


Coller l'étiquette de référence de la lampe et l'étiquette de numérotation
