Lux-Radio





J'avais acheté ce poste le 14 mai 1989 500 Francs à la foire à la brocante d'Andé (Eure)

C'est un super hétérodyne 6 lampes alimenté par batteries.

Ce doit être le type Super-Standard 6.

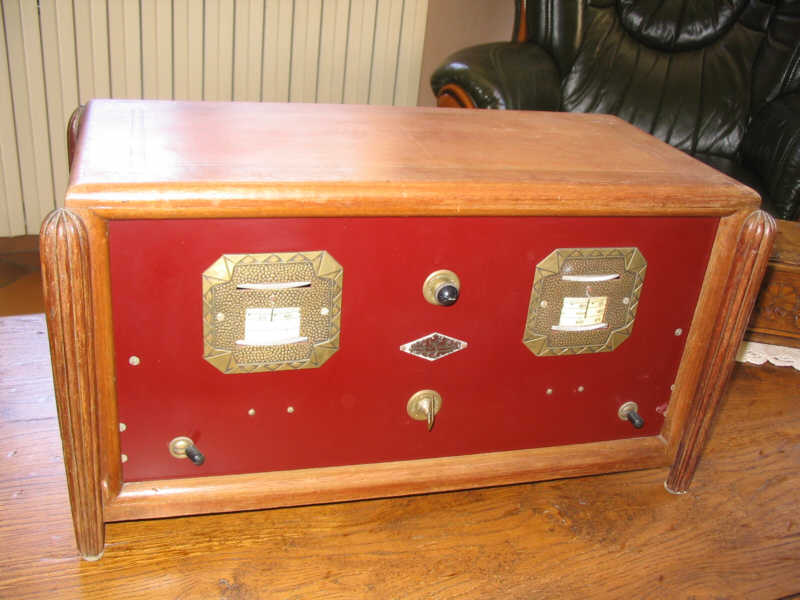

Vu de face:

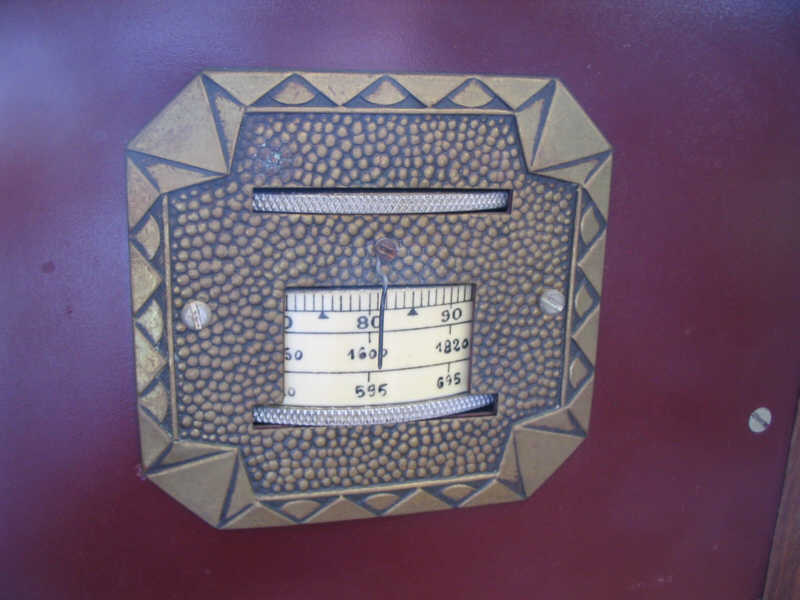

Les cadrans de l'accord et de l'hétérodyne sont en partie manuscrits:

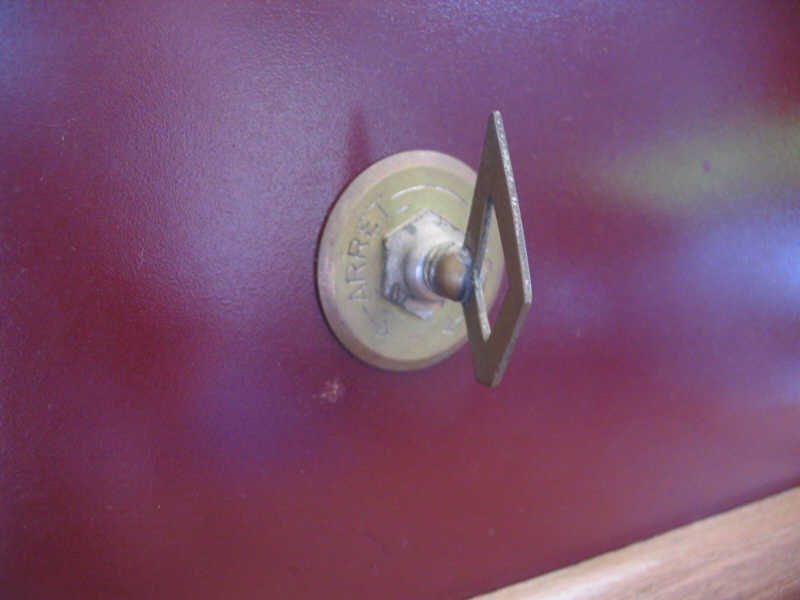

Une clé de forme originale commande la mise sous tension et le volume par potentiomètre:

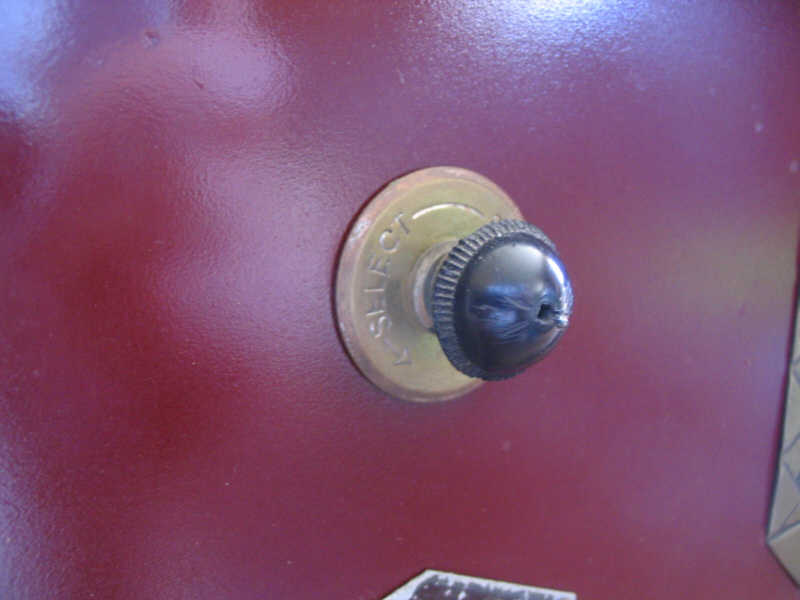

Ce poste possède une commande de chauffage de la triode du premier étage MF:

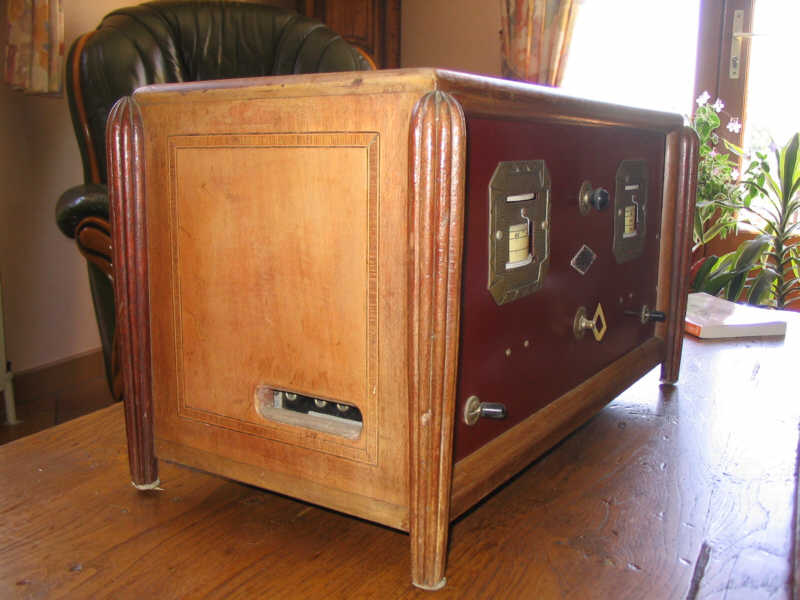

Une vue du côté gauche:

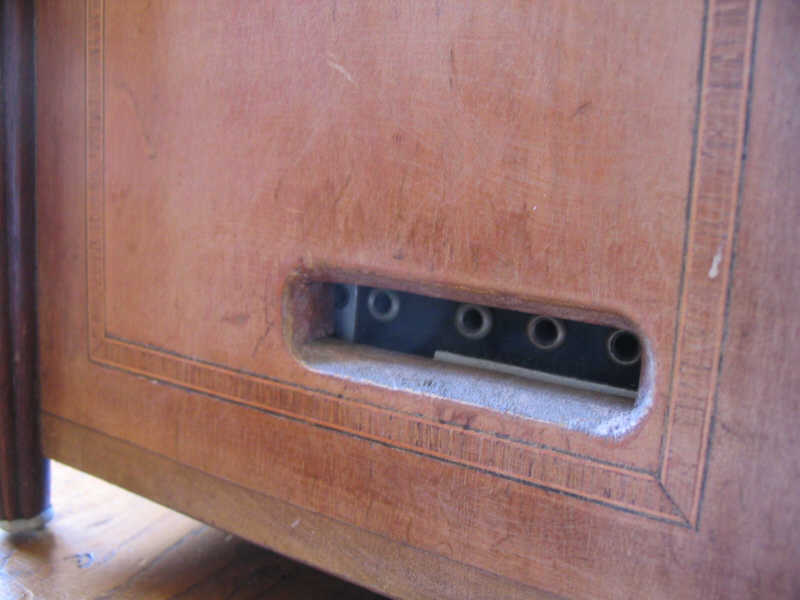

avec les prises d'antenne et de cadre:

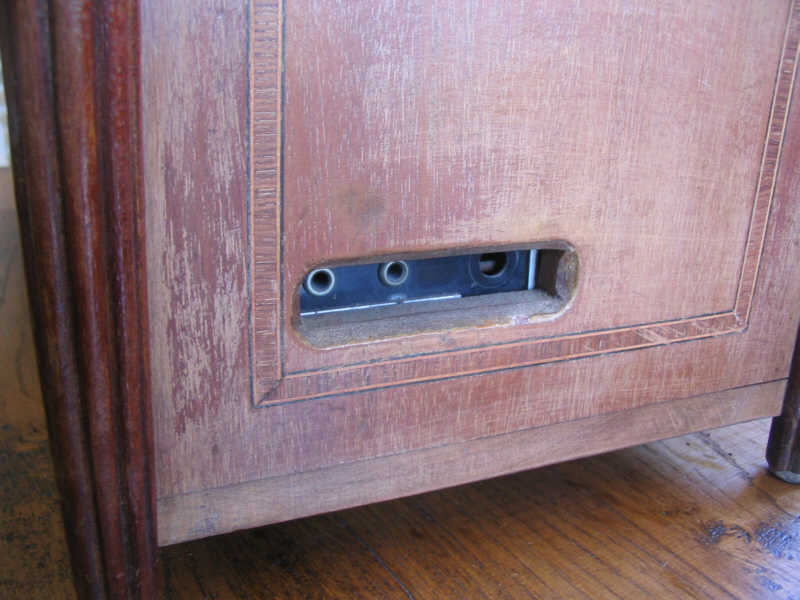

A droite, ce sont les douilles de raccordement du haut-parleur; remarquez la marquetterie:

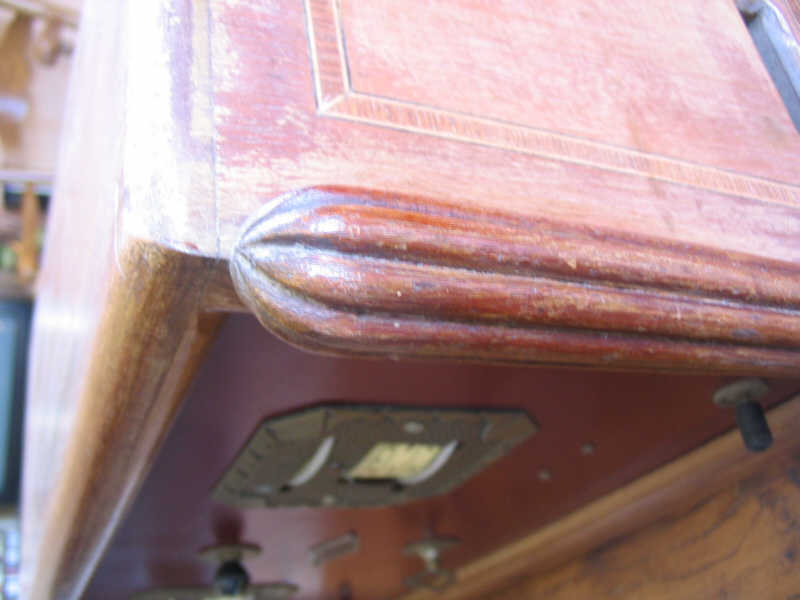

Les 4 pieds sont ouvragés:

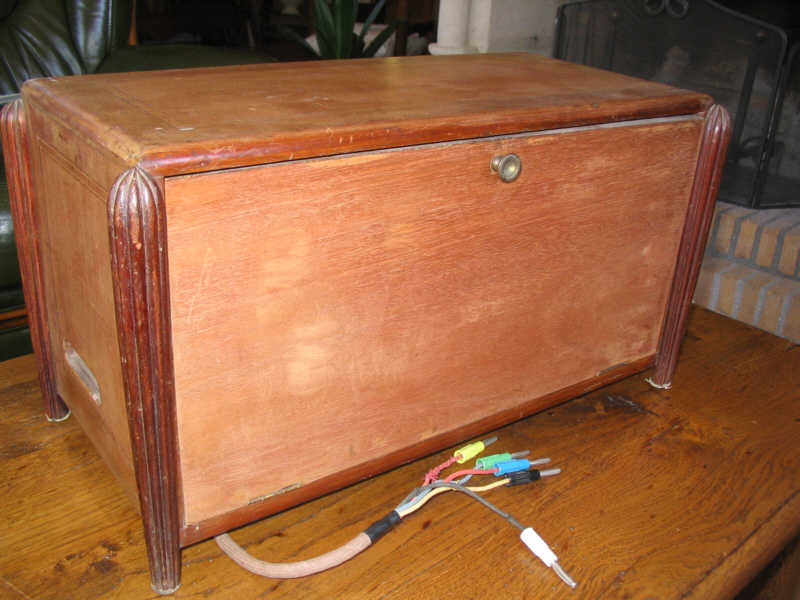

A l'arrière, une trappe permet d'ouvrir le poste:

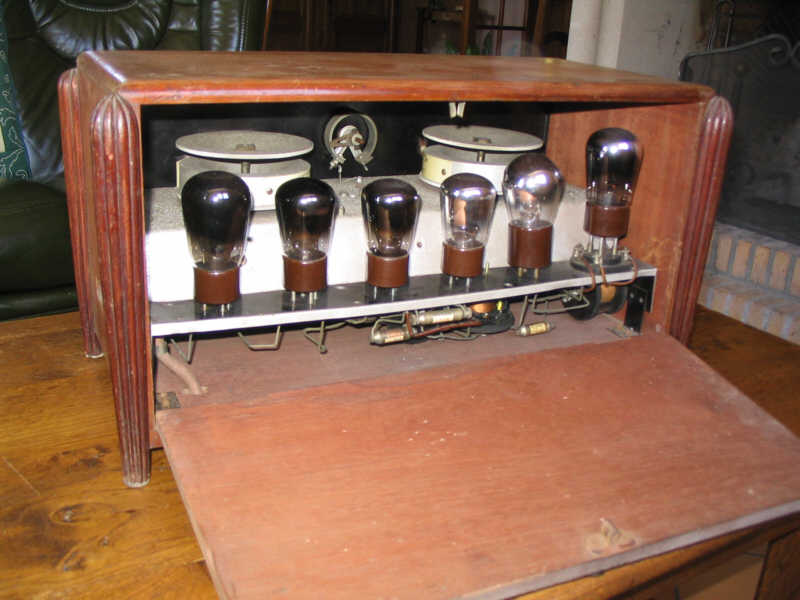

On découvre alors les 6 lampes européennes:

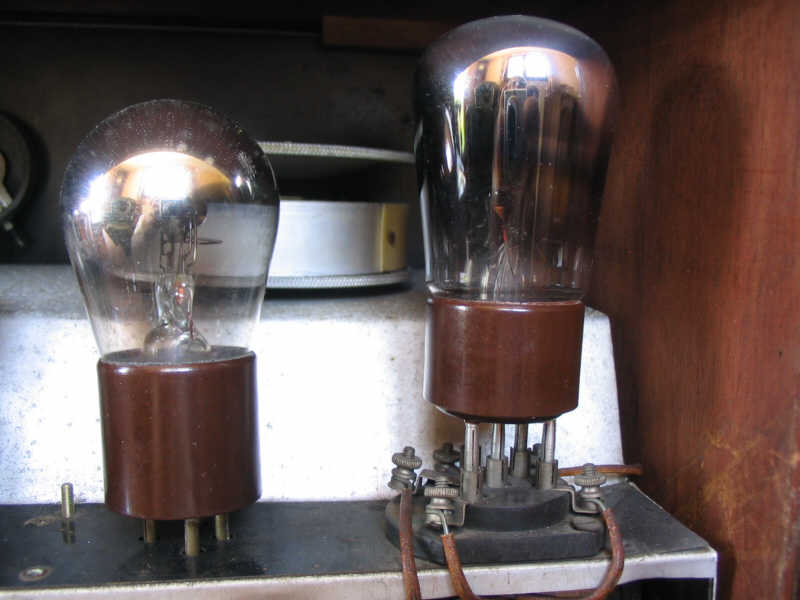

Notez le support de la bigrille A441N; Les autres supports sont faits d'un seul tenant sur le châssis, alors que celui-ci est rapporté:

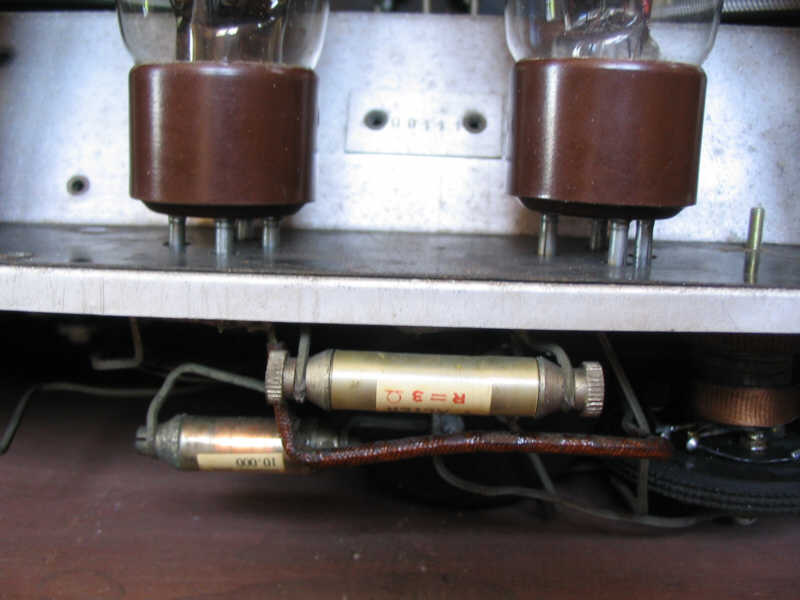

En-dessous, le câblage est classique:

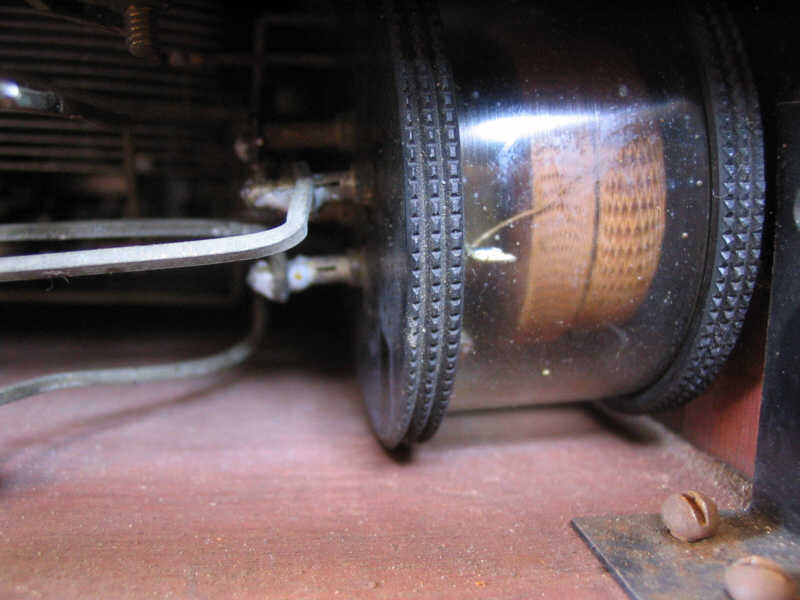

Un transfo MF:

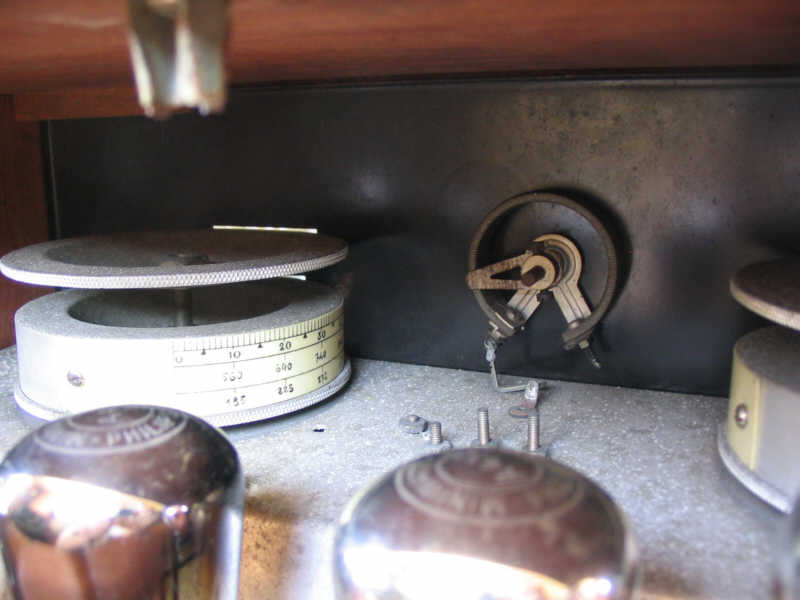

Le châssis est en aluminium ! Regardez les condensateurs variables avec leur commande démultipliée:

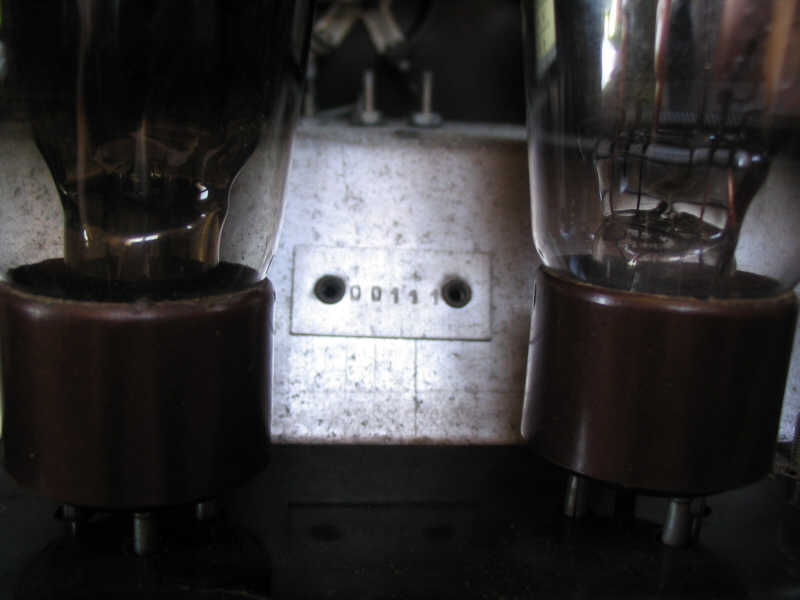

Ce poste est le N° 111:

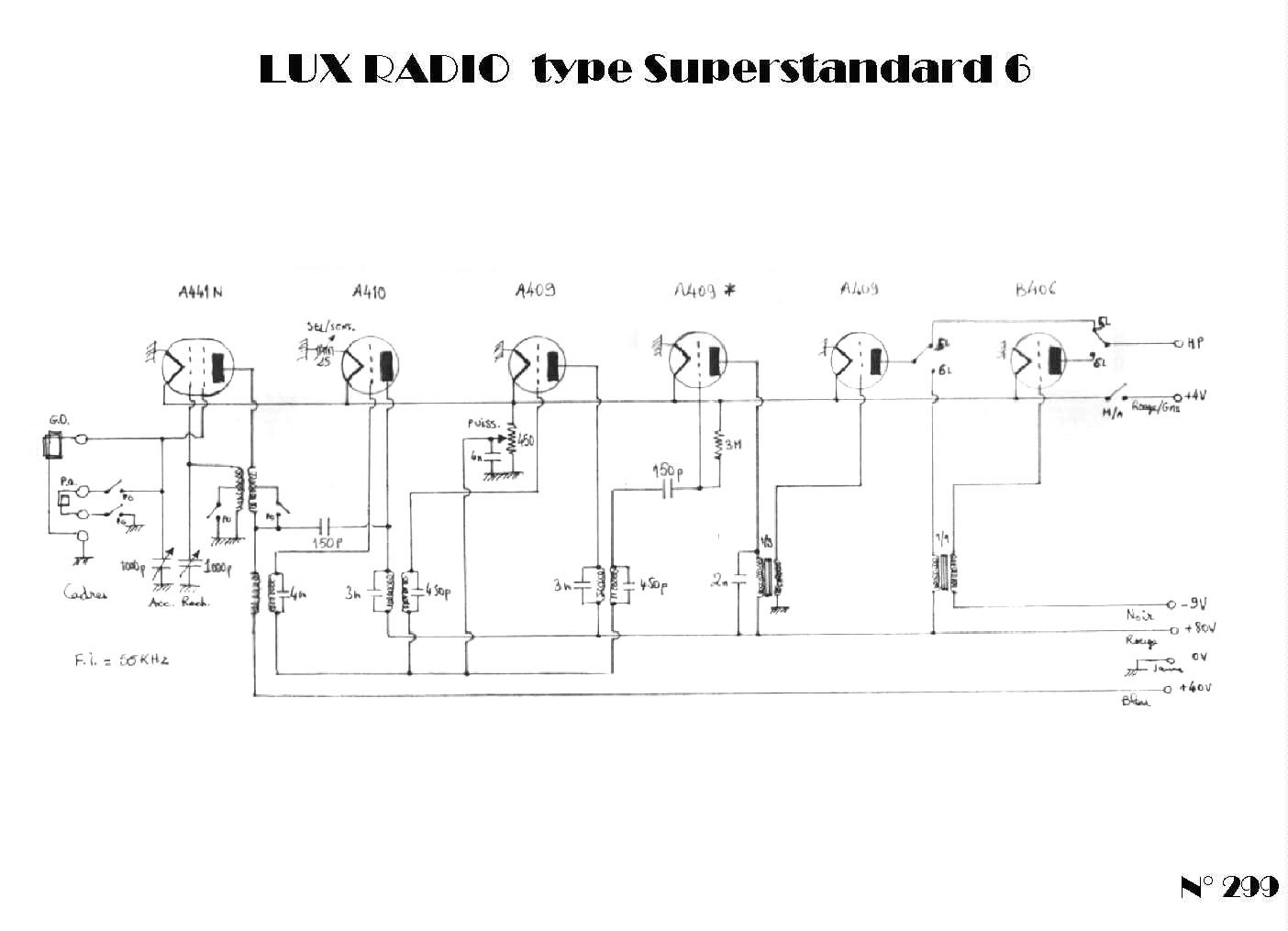

Voici le schéma de ce poste:
