Mire électronique simple


Pour essayer les anciennes TV (TVA), il est possible d'utiliser une source vidéo; ça ne manque pas maintenant: lecteur DVD, TV moderne à partir de la prise péritel etc.....

Seulement, pour pouvoir correctement régler la géométrie de l'image (cadrages, linéarités et dimensions) ainsi que la position de l'aimant du piège à ions (pour les TV équipées), rien ne vaut un signal vidéo fournissant une image à géométrie connue. Ces générateurs s'appellent des mires électroniques (contrairement aux anciennes mires qui existaient physiquement sous forme de dessin sur un carton que la caméra de prise de vue analysait)

Je possède déjà une mire Philips type PM5513 qui délivre un signal Secam, donc couleur, en 625 ou 819 lignes, ainsi que plusieurs types de mires. Cependant, cet appareil couteux n'est pas le mieux adapté aux TVA Noir et Blanc....
J'ai donc décidé de réaliser un circuit électronique simple, à base de circuits intégrés logiques, délivrant juste 2 types de mires :

soit un quadrillage



soit des barres grises verticales



Rien n'empêche d'ailleurs, d'ajouter d'autres types de mires...



Le signal vidéo créé est au standard 625F, donc compatible 625L, ce qui veut dire que le générateur branché sur une TV actuelle couleur, via la péritel, fournira une image noir et blanc.

Analyse du schéma :

Cliquez sur l'image pour agrandir...



L'idée est d'utiliser des EPROM qu'on trouve facilement (8Ko=2764) soit neuves (6 à 7 euros), soit de récupération (dans de vieux PC). Ces 2 mémoires reprogrammables contiennent:
- pour l'une le type de lignes selon le numéro d'ordre de la ligne à partir de la synchro trame
- pour l'autre, le niveau analogique, codé sur 4 bits (donc 16 niveaux possibles) de chacun des pixels d'un type de ligne donné

Un oscillateur maitre fournit une horloge de période 800µs; ce sera la durée d'un pixel, c'est-à-dire qu'une ligne comportera 80 pixels. Cette définition est amplement suffisante pour les mires de géométrie (ce serait différent pour une mire de définition....)

Cette horloge déclenche un compteur de points d'une ligne donnée dont les sorties sont les adresses basses d'une des mémoires. Les adresses hautes, au nombre de 3, représente le type de ligne

Il y a 8 types de lignes différents:
- une ligne de dégradé de gris (pour la mire de barres grises)
- une ligne entièrement noire
- une ligne comportant des zones blanches et noires pour faire un quadrillage
- 5 types réservés aux synchros trames, aux blankings trames et à la dernière ligne spéciale









La mémoire contient aussi un top de remise à zéro de ce premier compteur, ainsi qu'un top pour incrémenter un deuxième compteur. Ce deuxième compteur est en fait le compteur de lignes. Ses sorties génèrent les adresses de la mémoire de type de lignes qui contient pour chaque numéro de ligne le type de ligne (siganux de préégalisation, top trame, blanking, ligne noire etc ...)

Cette mémoire contient aussi un top pour remettre à zéro le compteur après 625 lignes.
Un fil d'adresse haute (A10) permet de choisir entre 2 types de mire (barres ou quadrillage)

Ce circuit logique est donc un séquenceur, qui parcourt toutes les lignes de l'image, ainsi que tous les 80 pixels des lignes et qui fournit 4 bits correspondant au niveau analogique du signal vidéo désiré

Les niveaux sont les suivants:
    0= fond de synchro
    5= niveau noir
    15= niveau blanc
    Les gris sont donc faits en utilisant les niveaux de 6 à 14.

Ces 4 bits sont convertis en analogique par un réseau R/2R suivi d'un ampli vidéo intégré.
A la sortie du montage, le signal vidéo est conforme au standard et peut attaquer un modulateur VHF, une prise périTV etc ...

Il y a 2 réglages:
- la fréquence de l'oscillateur maitre (1,25MHz)
- le niveau "fond de synchro" du signal de sortie, dans le cas où on aurait une liaison en courant continu.

La seule difficulté de fabrication réside dans la programmation des Eproms. Il faut bien entendu soit un programmateur dédié, soit une carte d'interface sur PC.

Les 2 fichiers hexa correspondent à :
- Rom1.txt : eprom lignes (contenant le type de chaque ligne)
- Rom2.txt : eprom pixels (contenant les niveaux de chaque point d'une ligne)

Possibilités d'extension:
Il est possible d'ajouter d'autres types de mire car les Eproms sont loin d'être pleines (et même au pire, pourrait-on utiliser des 27128 ou 27256...)

Il suffit alors:
- d'ajouter une sélection de type de mire en utilisant le fil A11 (et même A12...)
- d'utiliser les bits D3 et/ou D4 et/ou D5, reliés aux bits A10/A11/A12 de l'autre Eprom pour prendre en compte d'autres types de mires (quadrillage plus fin, niveaux de gris différents, etc ....)

Il est enfin aussi possible de passer au standard 819F en:
- réglant la fréquence à une autre valeur
- modifiant les lignes concernant la synchro
- modifiant éventuellement le nombre de pixels par ligne (en changeant l'adresse du top de raz)
- modifiant le nombre de lignes à 819 (en changeant l'adresse du top de raz)

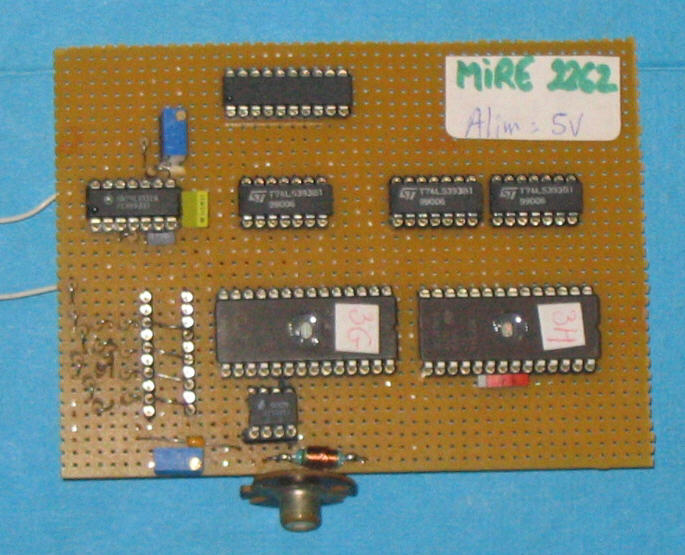

maquette de la mire sur circuit pastillé, câblage en fils volants....



Le switch permet de changer de mire, la fiche RCA est la sortie vidéo, les 2 fils vont au 5V (100mA de consommation maximale).
