Il délivre toutes les tensions de chauffage : .
- des lampes internes à l'appareil
- de la lampe sous test (variable de 1,1 à 117V)
C'est un transfo imposant, comportant 53 bornes, dont le noyau est le suivant :
Ses connexions se trouvent sur 2 faces :
(Les indications de couleurs correspondent aux fils de connexions internes )
Les prises intermédiaires sur le primaire correspondent au réglage d'ajustage secteur dont voici les variations suivant la position choisie (220 ou 250V) :
L'enroulement de chauffage du tube sous test comporte des fils de différents diamètres, suivant les intensités de chauffage maximales des lampes usuelles :
Voici quelques photos réalisées lors de la réparation de ce transfo :
Repérage des borniers sur le bobinage après détôlage

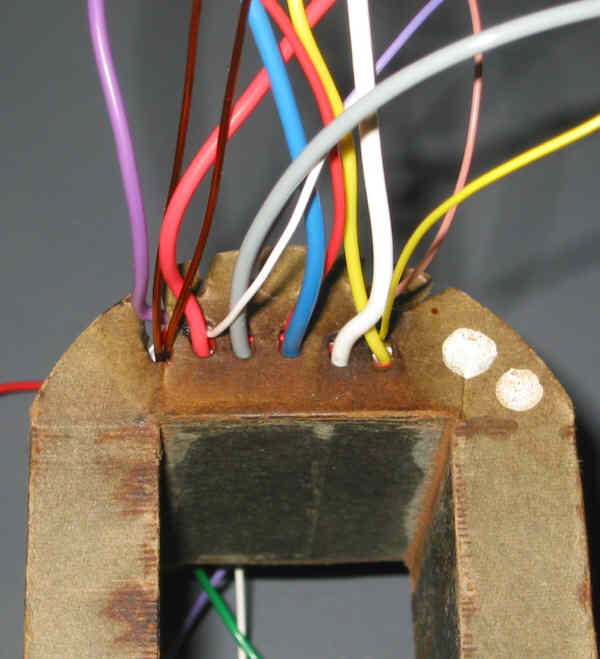

Numérotation des fils
Zone brûlée à cause sûrement d'un problème d'isolement
Début du rebobinage par le primaire (secteur)
Deux tours d'isolant plastique sur le primaire terminé
Bobinage de l'enroulement de chauffage du tube en test (S7) terminé
Enroulements de chauffage des lampes internes terminés
Raccordement des fils sur les cosses centrales
Raccordement des autres fils sur les cosses latérales
Raccordement des fils sur les cosses centrales du second bornier souple
Raccordement des fils sur les cosses latérales
Retôlage
Serrage des tôles avec les 2 borniers supplémentaires
Raccordement des fils du primaire. En jaune, les cosses libérées correspondant aux prises 110/130. En vert, le strap nécessaire pour alimenter le transfo T1 de l'appareil
Raccordement des enroulements de chauffage des lampes internes
