Il a une puissance apparente de 10VA, c'est-à-dire que l'alim HT peut débiter environ 50mA.
Voici les dimensions des tôles :
L'ordre de bobinage est le suivant :
Voici quelques photos du bobinage de ce transfo à partir d'un transfo existant :
Le transfo candidat au rebobinage ...
Vérification de l'intégrité du bobinage primaire : 420 ohm
Vérification du secondaire : 1 ohm
Il est important de vérifier que le primaire n'est pas coupé car je vais le conserver, ce qui fait une opération en moins !
Vérification du transfo sur le secteur. Le secondaire donne 12V environ à vide
Comme je vise une tension secondaire de 110V à vide (pour pouvoir obtenir une HT de 100V avec une polar de -10V, soit 110V redressés), il suffira de rebobiner 9 fois plus de spires au secondaire (9x12 = 108V)
Dépliage des pattes de maintien de la plaque de bridage
Dépose de la bride
Dépose de la première tôle à la pince. Elle est en général sacrifiée ...

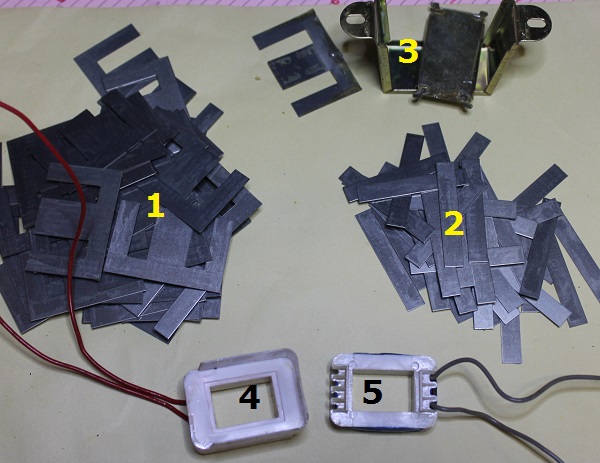

La carcasse détôlée. 1 : tôles E, 2 : tôles I, 3 : bride, 4 : bobine primaire, 5 : bobine secondaire
Mesure du diamètre de fil de la bobine secondaire : 5/10 mm
Petite réflexion : comme je vais mettre 9 fois plus de spires, il faut que la section du fil diminue de 9 aussi. Autrement dit, il faut prendre un fil dont le diamètre sera 3 fois plus petit. 5/10 divisé par 3, cela donne 17/100. Je vais donc rebobiner en 15/100 mm.
Débobinage. J'ai compté 108 spires. 1 : récupération du fil, 2 : la carcasse vide prête à recevoir le nouveau bobinage
108 tours multipliés par 9 = 972 spires. En pratique, je vais en mettre 970. On n'est pas à 2 spires près ...
La bobine secondaire rebobinée
Vérification de la bobine : 92 ohm. Ok
Retôlage du transfo
Vérification du transfo sur le secteur. Le secondaire donne 108V. Parfait.
