Etude d'un moniteur 9 pouces à lampes



Dernièrement, j'ai remis en route un téléviseur à écran de 54 cm....quel monstre !
Ce que j'aime dans ces vieux téléviseurs, c'est de pouvoir passer des anciens films...mais ce poste est vraiment trop gros ! L'idéal serait d'avoir un petit téléviseur, pas plus grand qu'un poste de radio, qu'on puisse facilement transporter.
D'autre part, il me suffirait d'un moniteur, car je l'utiliserais surtout pour lire des DVD et exceptionnellement, relié à un décodeur TNT.
Autrement dit, inutile de prévoir le récepteur UHF ni les amplis FI....

1. Présentation du projet

Donc, il me faudrait un poste de radio.....quelque chose dans ce genre :



Vous allez me dire :"ce poste est sympa, c'est dommage de le bouziller...."

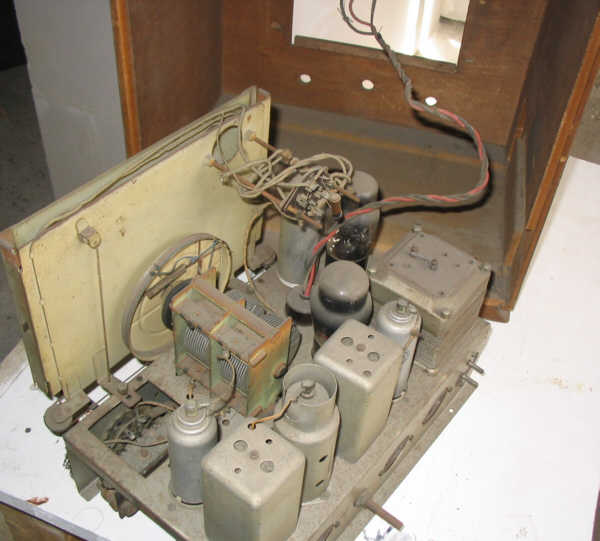

Ce à quoi je vous répondrai: "Ce genre de poste ne m'intéresse guère, regardez donc le châssis minable :



Lampes octales, châssis ultra classique, sans aucun intérêt historique; en plus, aucune marque".....
J'avais récupéré il y a bien longtemps un tube cathodique de 9" de diagonale qui devait provenir d'un minitel :




Et si j'essayais d'installer ce tube dans la caisse du poste, à la place du cadran ?
Une fois les boutons dévissés, on peut glisser le châssis de la caisse pour retirer le cordon du HP:



A l'origine, le transfo de sortie HP est positionné vers le bas; pour mettre le tube, je dois déjà tourner de 180° le HP...et voilà le travail : le tube a l'air d'épouser parfaitement l'ouverture :



Et voilà ce que ça donne vu de l'avant :



Je l'aime déjà mon nouveau téléviseur........

Voici donc le projet : construire un châssis de moniteur pouvant s'intégrer dans cette caisse.
Pour m'amuser, je vais le construire avec des lampes et des composants d'époque. Ayant "quelques" pièces en stock, jedevrais pouvoir y arriver. Ce sera également l'occasion de passer en revue les étages d'un téléviseur (hormis les récepteurs que je ne ferai pas).



Voyons maintenant ce qu'il nous faut pour mener à bien ce projet ......

2. Premières réflexions

Je ne vais pas réinventer l'eau tiède sur ce coup-là....je vais reprendre des circuits qui fonctionnent, à partir de schémas de téléviseurs anciens à tubes. Tout au plus, je vais utiliser des tubes plus récents, plus performants....

Tout d'abord, les dimensions du châssis : pour être à l'aise, tout en étant sûr de pouvoir l'insérer dans la caisse, il pourra faire : 230 x 330 mm, sur une hauteur maximale de 80 mm.
De plus, on aura en face avant, 3 commandes disponibles : volume (et M/A), lumière et contraste.
A l'arrière, les autres réglages seront accessibles (géométrie, synchros)

Pour faciliter la mise au point, le tube cathodique sera fixé sur le châssis. Le dernier téléviseur que j'ai remis en route était ainsi fait, et c'est vraiment pratique !

L'alimentation se fera sur le secteur, par un vrai transfo (pas un auto-transfo !).
J'ai donc le choix pour les lampes : série E ou série P. En effet, il y a gros à parier que je devrai bobiner le transfo, donc, je pourrai au choix, bobiner un gros 6,3V ou bien une tension élevée pour mettre les filaments en série, peu importera !

Le redressement sera fait à diodes, histoire de ne pas perdre bêtement des watts dans des valves ou des sélénium...

Je conserve le HP d'origine, il est à excitation, je pourrai donc utiliser la bobine commeself de filtrage....

Voici donc mes premières réflexions sur les étages de ce moniteur :
- étage son : une ECL86 (ou PCL86) bien meilleure en audi que les antiques ECL80....
- étage trames : une ECL85 (ou PCL85, ou même 805) qui équipait les 110 et 114° et qui n'aura aucun mal avec ce petit tube de 9 pouces....qui peut le plus, peut le moins ! Mais je ferai comme avant : un oscillateur blocking avec un transfo
- étage lignes : une ECC82 suivie d'une EL36 (ou PL36), avec une EY88 (ou PY88) : idem, autant utiliser des tubes plus costauds que l'anémique PL81..... Je pense pouvoir récupérer un transfo lignes utilisé sur un TF1446. on essaiera....
- étage synchro : une ECF80 (ou PCF80) : schéma classique.
- étage vidéo : pour éviter un préampli, une EL183 qui a une plus grande pente que la EL83.
- étage blanking : une ECC82

Voilà, c'est tout. Cela fait 8 lampes (plus la EY51 dans la THT ou une EY86 si je fais une modification).
En fait, c'est comme un gros poste de radio. Le châssis est certainement très grand pour tout ça, mais je prévois tout de même 3 supports "spare" au cas où.....



3. Schémas de départ

Voici les différents schémas des étages que je me propose de construire; ils sont largement inspirés de schémas existants (le TF1446 par exemple).
Les valeurs des composants n'ont pas été indiquées car elles risquent de varier suite aux essais. Je referai un schéma complet lorsque ce projet sera terminé.


Base de temps lignes - THT



rien d'original : je compte utiliser un transfo lignes de TF1446. La PL81 et la PY81F seront remplacées par une PL36 et une PY88.
Pour l'instant, je pars sur ce schéma, rigoureusement identique à celui du TF1446. Il est possible que j'ai à modifier pas mal du côté de la largeur d'image et de la HT gonflée (+D et +E).


Base de temps trames



Même chose : c'est la base de temps trames du TF1446, sauf que le découpage des lampes est différent : une PCL85 assure à la fois le blocking et l'ampli de puissance.
Le transfo de sortie sera un transfo de sortie pour HP modifié, n'ayant pas en stock d'auto-transfo de sortie d'origine....


Vidéo et synchro



Rien de bien original sauf l'utilisation d'une EL183, de plus forte pente que la PL83, en espérant ainsi économiser un préampli vidéo...
Le réglage de contraste se fait grâce à un potentiomètre carrément sur l'entrée (un 1k ou 2,2k pour garantir la bande passante)
La PCF80 est utilisée pour le tri (pentode) et pour la synchro trames (triode).
La synchro lignes partant de l'anode de la pentode (R39)


Blanking



C'est le schéma classique que j'ai déjà utilisé plusieurs fois sur les téléviseurs afin de supprimer les points blancs du haut de l'image.


Ampli son



rien de bien particulier....Une seule PCL86 est utilisée. Cette lampe, plus moderne que les ECL80 et ECL82 et aussi bien meilleure.
A noter la bobine d'excitation qui est en série uniquement avec la HT +B, qui alimente l'étage son et l'étage trames.
La polarisation des lampes se fait par la grille (polar fixe) à partir d'un pont diviseur sur le +U


Alimentation



Là, c'est plus nouveau.....on a un vrai transfo qui isole le secteur du châssis.
Le redressement se fait par un pont de diodes modernes, mais on retrouve les cellules de filtrages comme dans un TF1446.
La self est dans le moins, produisant, par un pont diviseur la polarisation -U utilisée par l'ampli audio mais aussi par la PL36 lignes.

A noter l'enroulement secondaire S34, libre, qui pourra servir au cas où j'aurais à rajouter un ou plusieurs tubes....
Les lampes sont chauffées en série (série P), par l'enroulement S33.
L'enroulement S32, isolé du reste, chauffe le tube cathodique.
L'enroulement S31 alimente le redresseur HT.



Voilà les bases jetées.....il faut maintenant calculer un peu tout ça : transfo, implantation mécanique, contraintes etc .....
Je n'ai pas fait figurer le tube cathodique sur les schémas précédents, car cela n'avait pas trop d'intérêt; son alimentation est des plus classiques, et sa commande également.
La concentration étant statique, pas de complication de bobines à prévoir; les cadrages sont faits sur le déviateur par des petits aimants, comme tout tube moderne.

La suite : premiers calculs ....
