On commence le câblage.....



.
Par quoi commencer ?
Par un étage simple à faire fonctionner et à tester, la base de temps trames.....

12. Base de temps trames


tout d'abord, il faut que je trouve un déviateur adapté au transfo de sortie trames que j'ai récupéré et qui provient d'un TF1446 mais aussi adapté au transfo lignes que j'ai aussi récupéré sur un TF1446...


12a. Déviateur trames

Voici le déviateur qui était monté sur le tube :



Bien que sa bobine verticale fasse 40 ohm (2 bobines en série de 20 ohm) et sa bobine horizontale moins de 0,5 ohm (2 bobines en série également), l'absence d'aimants de cadrage m'a incité à utiliser un autre déviateur récupéré sur un tube de moniteur informatique.
Sur celui-ci, la bobine verticale faisait 2,6 ohm environ (2 bobines en parallèle) et la bobine horizontale 0,3 ohm environ.
Sa mécanique m'a semblé aussi plus robuste....
Tous ces déviateurs sont en général démontables assez facilement, bien que certaines parties soient collées....
Le voici, partiellement démonté :



L'intérêt de ces déviateurs, c'est que les bobines horizontales sont souvent formées d'enroulements multifilaires, donc en parallèle, qu'on peut séparer et mettre en série.
Il ne faut pas oublier que le déviateur d'origine, sur un TF1446 faisait :
- 10 ohm en vertical (non compris la CTN)
- 5 ohm en horizontal.
Il faut donc essayer de se rapprocher de ces valeurs....
Voici la mise en parallèle des 2 bobines horizontales :

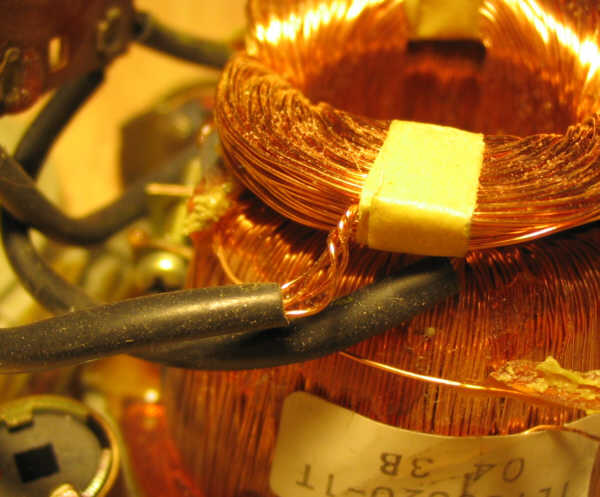

On voit bien que chaque bobine est faite de 4 fils :



Une fois les raccords démontés, on obtient donc 4 fils (2 bobines) tétrafilaires....



Il faut donc les séparer :



En prenant comme convention que les débuts de bobines sont en haut et les fins en bas, la mise en série consiste à les connecter en alternant : fin bobine 1 avec début bobine 2, fin bobine 2 avec début bobine 3 etc...

J'ai utilisé des petites plaquettes pastillées pour réunir tous les fils. Ces plaquettes sont simplement collées sur la ceinture en plastique du déviateur :



En haut, les fils noir et vert sont les raccords de la bobine verticale (les 2 enroulements en série donne 11 ohm environ).
Sur les côtés, sont les raccordements des bobines horizontales; pour chacune des 2 bobines, j'ai mis en série les 4 enroulements, les 2 bobines ainsi formées, de 9 ohm environ ont été connectées en parallèle (fil rouge et bleu) afin d'obtenir une résistance de 4,5 ohm environ.



Voilà, le déviateur est prêt, monté sur le tube.

12b. Transformateur de sortie trames

J'ai récupéré le transfo d'origine du TF1446. C'est un auto-transfo. Il adapte l'impédance du déviateur à celle de la lampe de puissance (une PL82 à l'origine).

Malheureusement, par curiosité, j'ai mesuré les résistances des enroulements et le verdict est tombé : primaire coupé !
J'ai donc décidé de l'expertiser et de le rebobiner...
Voici ce que j'ai constaté :
- section du noyau : 20 x 20 mm (donc 4 cm²)
- entrefer (normal, le courant d'anode parcourt le primaire)
- le primaire est bobiné SUR le secondaire.
- primaire : 6000 tours de 1/10 de mm
- secondaire : 150 tours de 4/10 mm
- rapport : 40:1 donc. Cela veut dire que le rapport d'adaptation d'impédance est de 1600. (par exemple, ce transfo permet d'adapter une PCL82 avec un bobine verticale de 25000/1600 = 15 à 16 ohm environ)

J'ai débobiné tout le primaire pour compter les tours, mais j'ai pu compter ceux du secondaire sans le débobiner : il y a 3 couches de 50 tours, donc 150.
J'ai donc conservé le secondaire, refait des joues en carton et rebobiné en semi-vrac 6000 tours de 1/10, en interposant une couche de papier ordinaire tous les 1000 tours.

Voici ce transfo rebobiné :



J'ai séparé primaire et secondaire; ainsi je peux le connecter à ma guise, avec le déviateur en flottant par exemple...
Les fils rouges sont à connecter ensemble au +HT si on veut faire la connexion en auto-transfo; le vert est la sortie, le bleu la connexion d'anode de la lampe.

Le voici installé sur le châssis :



J'ai même déjà connecté les 2 fils vert la prise sur le dessus du transfo lignes, comme sur le TF1446.

12c. Circuit de chauffage

Je peux maintenant commencer le câblage de l'étage trames, mais il faut dans un premier temps câbler le circuit de chauffage....
Voici son plan, remis à jour :



Le transfo a été muni d'un enroulement S33 à prises, ce qui permet de régler la tension à la bonne valeur. Pour les lampes installées, il faut utiliser la prise 120V.

J'ai respecté l'ordre du plan pour relier les filaments des lampes, même si le circuit est un peu "tordu".
Tant que j'étais en dessous, j'ai installé aussi le transfo du blocking trames ....



Voilà, deux fils sur le secteur et .... les lampes s'allument !
La PY88 :


12d. Câblage

Le câblage de cet étage ne comporte pas de difficulté particulière, il y a juste une lampe. D'autre part, il y a 3 potentiomètres, et le transfo blocking qui comportent suffisament de cosses pour ne pas avoir à utiliser de cosses relais.
Je me suis inspiré de 2 schémas classiques, je verrai lors des essais sur une image si je dois affiner...

Voici l'étage trames câblé :



Remarquez les 3 potentiomètres fixés sur une plaquette soudée directement sur le châssis. Les axes seront prolongés plus tard et viendront traverser la paroi arrière afin que les réglages soient accessibles par l'utilisateur.

Le transfo blocking semble un peu loin de l'étage : c'est voulu, afin de laisser livre la place de la commande de contraste en face avant qu ise situe déjà près du condensateur noir que l'on voit en bas à droite....

Le grip-fil amène le +HT (+220V) depuis une alimentation de labo. Seul le circuit de chauffage est celui du châssis.
On voit que le câblage a été fait sur les éléments tels que potards, transfo, support de lampe.
Lorsqu'on câble, il faut vérifier sans arrêt que l'on ne vient pasmasquer un accès de montage (vis, écrou, passe-fil etc ...)
Remarquez également C28, sur le transfo blocking. J'ai utilisé un 220nF (au lieu de 100nF sur les schémas), afin d'utiliser un potentiomètre de réglage de stabilité (fréquence) de plus faible valeur.

Une fois connecté, cet étage fonctionne du premier coup si on a bien repéré le transfo blocking; voici le signal obtenu sur C28:



La dent de scie a une amplitude plus que suffisante de près de 140V ! (le zéro volt est tout en haut de l'écran).
La fréquence est bien réglable par le potard de stabilisation verticale. Sur l'oscillogramme, elle est de l'ordre de 45Hz
Notons la présence d'oscillation parasites sur le retour...à suivre....

J'ai fait une mesure de l'ampli également en chargeant le transfo par une résistance de 12 ohm, soudée sur le connecteur de déviateur :



Le signal obtenu est tout à fait correct :



Toujours ces oscillations parasites lors des retours, amplifiées, en plus !....
L'amplitude est de 4 Vpp environ, ce qui doit être suffisant. Je verrai bien lors des essais sur image.

Voici le schéma de cet étage, avec la valeur des composants, ainsi que les tensions relevées :



La lampe utilisée est une PCL805; j'ai vérifié l'efficacité des réglages : la hauteur "sature" : lorsqu'on pousse le gain, la dent de scie s'écrête, preuve qu'on sature la pentode. La linéarité est efficace : on peut creuser la dent de scie pour lui faire prendre une allure de parabole.
Cependant, il reste le problème des retours dont l'allure ne me plait pas tellement....

Peut-être, avec la synchro ce problème disparaitra, car actuellement, l'oscillateur est "libre", et c'est la conduction de la triode qui fait se décharger C28; il est possible que dans ces conditions, le fonctionnement ne soit pas optimal. Pour l'instant, je laisse tel quel, je verrai en temps utile, lors des essais d'ensemble.

Ah oui, j'oubliais .....j'ai mesuré l'intensité consommée de cet étage : environ 20 mA. Ce n'est pas exagéré, parfait.


L'étage trames étant ok, passons maintenant à la base de temps lignes ....
Là, il y a plus de travail (3 lampes sans compter la valve THT) ......

13. Base de temps lignes

La base de temps est formée d'un oscillateur (L3) et d'un ampli de puissance (L4); L5 est la diode de récupération.
Je vais commencer par l'oscillateur...

13a. oscillateur

J'ai fait un schéma intermédiaire entre celui du TF1446 et du NéoTV...J'ai gardé le principe de deux triodes couplées par leurs cathodes, mais aussi le circuit de mise en forme du NéoTV.
Voici le schéma avec les valeurs, ainsi que les tensions relevées :



Rien de particulier....
Voici le montage autour de L3; j'ai installé une barrettes à cosses pour simplifier le câblage.
De même, le potentiomètre R14 est fixé directement sur la paroi arrière du châssis.



J'ai dû modifier la valeur de R13 que j'avais prise égale à 390k au départ, mais je n'arrivais pas à monter en fréquence.

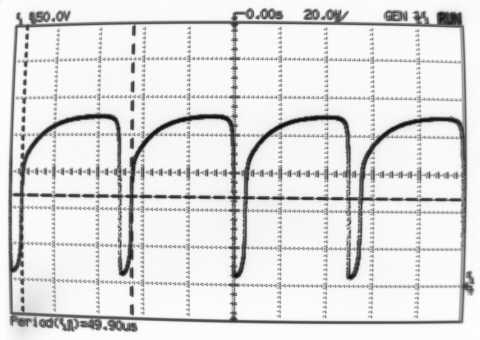

Avec 180k, plus de souci, la période varie de 50µs :



à 95µs environ :



En fait, au milieu de la course de R14, on obtient quasiment 64µs....
Notez la forme caractéristique du signal : une impulsion fortement négative (plus de 200V) pour bloquer la pentode de puissance, puis une montée progressive pour la rendre progressivement conductrice.

Mesure du courant sur le +A : 3,5 mA

13b. Amplificateur de puissance

J'ai décidé au début de ce projet d'utiliser une PL36 et une PY88, plus faciles à trouver (et plus costaudes) que la PL81 et PY81....ainsi que le transfo lignes d'un TF1446....
Le câblage ne présente pas de difficultés, à part quelques composants qui sont critiques:
- R15, résistance de cathode qui doit supporter plusieurs Watts,
- R20, résistance série pour limiter la tension de grille 2 de la PL36 : en effet, vu le tube cathodique, la PL36 est surdimensionnée, donc il faut que je limite son courant de conduction; d'ailleurs ce premier essai ne sera pas suffisant, il faudra, sur une image, régler tout ça pour obtenir une largeur et une THT juste suffisantes...
- C13, sur la HT gonflée qui doit tenir au moins 1000v.



Voici le schéma de cette partie :



Pour cet essai, je n'ai pas câblé le pont diviseur sur +E (HT gonflée) servant à créer la tension +D de concentration. De même, j'ai chargé la HT gonflée par 2 résistances de 82k / 3W en parallèle (soit 40 kohm).

J'ai également chargé le transfo lignes avec le déviateur que j'ai connecté à la prise d'origine :



J'ai enlevé la DY86 se son support afin de voir si elle s'allumait....
J'ai réglé la tension négative à -20v et le +A à +250v....et ......
La HT gonflée est montée à +600v sans problème et la valve DY86 s'est allumée !
A noter qu'avec 200V seulement pour +A, elle ne s'allume quasiment pas.

Puis je l'ai remise sur son support et j'ai approché un fil de masse de la tétine :



Victoire, il y a de la THT !!!

J'ai relevé l'oscillogramme sur la grille de la PL36 :



Tout à fait normal : la tension monte jusqu'à près de +15v (la tension de cathode est de +12v), alors que les lancées négatives pour bloquer la lampe descendent à .... -200 v environ

J'ai mesuré le courant consommé par cet étage, sous 250v : 220 mA...ça fait beaucoup, mais je pense que les essais d'ensemble montreront que la largeur est trop grande, ainsi je pourrai "museler" un peu plus la PL36 et le courant baissera....


Les bases de temps verticale et horizontale étant opérationnelles, je peux alors songer à obtenir un balayage de l'écran !
Il faut donc alimenter le tube en statique, c'est-à-dire à tensions de cathode et Wehnelt fixes, juste pour obtenir un balayage, ce qui me permettra de voir si la hauteur et la largeur sont conformes.

Suite : premier balayage de l'écran
