Construction d'un AK10C





Construction du socle de l'inter M/A



40. Matrice

Cette pièce est la plus simple à faire. Au départ, j'avais prévu un diamètre de 40 mm, mais n'ayant pas trouvé de récipient de ce diamètre, j'ai pris un bouchon d'une bombe aérosol au fond duquel j'ai coulé environ 1 cm de résine :


voilà la rondelle de départ, elle fait environ 45 mm de diamètre :


A cette rondelle, je dois ajouter la partie en relief du socle d'origine du AK20 :


Il suffit de découper cette partie et de bien la meuler afin que le collage soit efficace :


Pour coller les 2 pièces ensemble, j'ai simplement utilisé du mastic, mais j'ai introduit un foret de 6,5 dans les trous afin de respecter la perpendicularité et l'alignement des 2 pièces :



Une fois poncer la bavure autour de la petite pièce, je me suis aperçu que a rondelle était plus épaisse que le socle d'origine; en effet, la tirette dépasse de 6 mm environ de ce socle :


Alors que sur la rondelle que je viens de couler, elle ne dépasse pas du tout :


je dois donc évider une zone vaguement rectangulaire pour obtenir la bonne épaisseur :



notez les 2 trous qui serviront à la fixation de la pièce sur la planche.



41. Moule

Pas de difficulté particulière. Première coulée sur le dessus, puis pour la coulée du dessous, il faut, une fois démoulé, coller 2 tiges diamètre 3 qui ménageront 2 trous dans le moule afin d'y loger les 2 vis prisonnières :


coulée de la résine ...

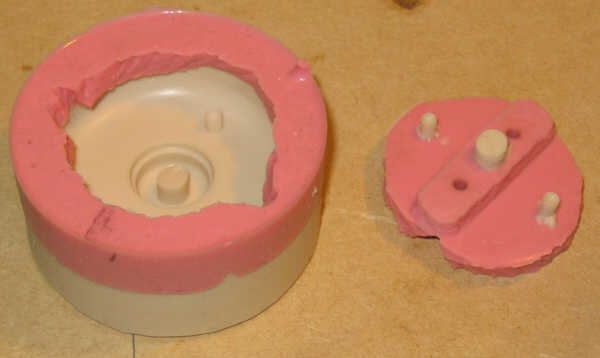

Voici les 2 parties du moules dans lesquelles j'ai pratiqué 2 évents:




42. Coulée de la pièce

Avant de couler la résine, il faut installer 2 vis dans les trous, en laissant environ 1 mm entre la tête et le caoutchouc:


La coulée est simple: remplissage jusqu'au plan d'appui de la pièce sur la planche, puis installation de la partie du moule supportant les vis. La résine reflue par les évents, et normalement, pas de bulles :


Après quelques heures de prise, voici la pièce démoulée :


en dessous, voilà les 2 vis prisonnières :




43. Montage

Rien de plus simple; d'abord fixer les 2 contacts avec des écrous et rondelles sur les vis prisonnières. Puis insertion de la tirette et des 2 pièces cylindriques (une isolante et une conductrice):


La dernière pièce en laiton est collée à la tirette. Voici par le dessus, l'interrupteur M/A terminé :




à suivre ....
