Recyclage d'un tourne-disque Teppaz





Construction d'un poste à réaction GO



1. Présentation de l'objet et de l'idée

Voici le tourne-disque en question:


Je n'aime pas ces appareils, du moins en entier, je préfère soit les brûler, soit les démonter pour pièces.
Cependant, en y réfléchissant, on peut en faire autre chose, car dedans, il y a un ampli BF qui n'est pas trop mal en général.
Donc un ampli BF, précédé d'un détecteur et d'un circuit d'accord, qu'est-ce que ça donne ?

Un récepteur de radio simple mais efficace ...



2. Démontage

Première chose à faire, démonter et virer tout ce qui est inutile ...
La platine est vissée au coffret par quelques vis. Coffret en carton bouilli recouvert de vrai faux cuir rouge, miam miam ...
Voici le dessous de la platine:

Pas mal : une seule lampe, une ECL82, donc : coup de bol, ce n'est pas un tous-courants. Le reste a l'air propre. C'est bête de tout bouziller ...
à gauche, on dirait bien du transfo HP, l'autre est celui d'alim donc.

L'ampli est monté sur une équerre :

Le condo de filtrage est en bon état, du moins extérieurement ...

A l'origine, il y avait un potard de volume, un potard de tonalité. Ces éléments sont devenus inutiles, donc il suffit de repérer l'entrée de l'ampli, sa sortie (le HP) et conserver l'alim. Il faudra enlever également le moteur et sa commutation.
Tout d'abord, je vais essayer de déposer l'ampli de la platine. Je commence par dessouder les deux fils qui vont au HP, je refais passer le câble par le trou de la platine et je ressoude les fils en place :


Puis je dessoude le blindé qui relie l'entrée de l'ampli aux potards :


Les deux fils du câble secteur sont dessoudés de leur place :



le fil jaune reliant l'inter M/A général et le transfo est dessoudé aussi :


Les 3 fils allant reliant moteur, transfo et répartiteur également :


enfin les deux fils allant à l'inter de M/A du moteur :


LE câble secteur est alors ressoudé directement sur le transfo, position 220V, bien sûr :


Une mise en marche, juste pour voir si ça marche :


L'ampoule s'allume, la ECL82 aussi, et au bout de 30 secondes une bonne ronflette se fait entendre (normal, l'entrée est en l'air); donc tout va bien !
Par le dessus, une fois le plateau retiré, les 3 vis de fixation de l'équerre-ampli sont enlevées :


et voilà l'ampli récupéré (j'ai conservé le blindé d'entrée pour l'instant, mais il sera inutile):


Je peux jeter le reste :




3. Relevé du schéma de l'ampli seul

Un ampli de tourne-disque c'est simple, donc ça va vite ...
Pour faciliter le travail, le mieux est de déposer le petit circuit imprimé :


Voici le schéma, sans le transfo d'alim, ni le redresseur (2 diodes) :




4. Premier essai

Voici donc la modification à apporter dans un premier temps :


Il s'agit d'ajouter en entrée simplement un circuit de syntonisation, formé d'un cadre et d'un CV, en intercalant le circuit de détection, une résistance de 1 ou quelques Mohm et un condo de 100pF ou plus.
Notez bien qu'à l'origine, l'ampli est contre-réactionné. D'ailleurs cette contre-réaction est luxueuse : le transfo de sortie comporte un 3° bobinage qui sert de mesure pour cette contre-réaction. La tension prélevée est réinjectée en entrée, au niveau de la 1k de cathode.
De plus, la cathode est polarisée automatiquement par la 1,5k et la 1k, donc la tension grille-cathode n'est pas nulle
ça n'irait pas pour détecter...
c'est pourquoi le circuit d'accord que j'ajoute doit retourner à la cathode de la lampe et non à la masse !

Ainsi, la polarisation devient 0, la triode peut détecter normalement.

Voici la modification effectuée :

Le fil de cuivre que l'on voit est relié à la cathode de la triode, du côté des soudures du circuit imprimé.

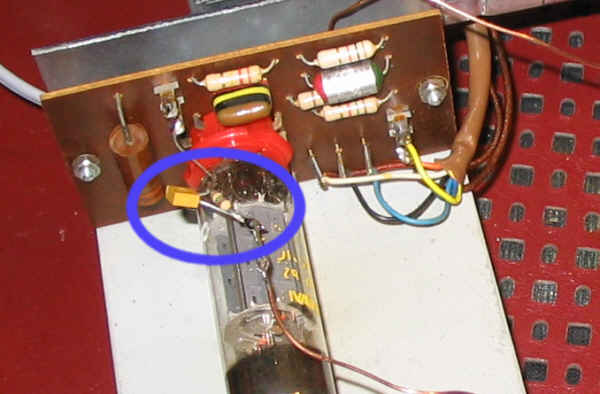

Notez également la place de la cellule de détection : je l'ai soudée carrément sur la cosse du circuit imprimé :


L'essai est concluant; je reçois presque toutes les GO, sauf RTL car mon cadre a une capacité répartie trop grande.
Maintenant on peut améliorer la sélectivité et le volume sonore en ajoutant une réaction ...



5. Second essai

Comment ménager une réaction ? Pour faire simple, le mieux est de faire une réaction électrostatique et non électromagnétique : il suffira d'une capacité bien placée au lieu d'une bobine.
En effet, il faudrait pouvoir approcher cette bobine du cadre, puisqu'il n'y a pas de bobine d'accord près de l'ampli. Et cette bobine devrait être orientable. Pas simple ...
Avec une réaction par capacité c'est plus simple : il suffit d'insérer cette capacité entre la sortie de l'ampli et son entrée; mais où ? La seule solution est entre l'anode de la pentode et la grille de la triode, car à ces deux endroits, le signal est en phase, condition indispensable pour avoir réaction !

Voici la modification théorique pour la réaction :


Pratiquement, il est impossible de faire ainsi :
- le réglage n'est pas progressif car le gain total est tel que quelques pF suffisent à accrocher
- l'effet de main fait que le réglage sera encore plus perturbé

C'est pourquoi, j'ai plutôt utilisé ce circuit :


En supposant la source (l'anode de la pentode) à gauche sur le schéma, le condo C2 et le CV forment un pont diviseur, le condo C1 transmet le signal vers l'entrée de l'ampli. En réglant le CV, qu'on peut toucher sans problème car il est à la masse, on règle l'amplitude du signal réinjecté, donc le taux de réaction.

Voici donc le schéma définitif :


Et maintenant voici quelques photos de la maquette ...





Pour finir, une vidéo de l'essai



Voilà, vous savez maintenant comment recycler un tourne-disque à lampe(s). J'arrête là la construction, ce n'est qu'une maquette, mais je suis sûr que vous aurez des idées pour faire une belle boite pour mettre ce petit récepteur !
