Construction d'un modulateur en anneau



Voici un petit projet musical pour la fin de l'année 2018. Il s'agit d'un modulateur en anneau. L'anneau est constitué de quatre diodes germanium et la modulation se fait via deux transformateurs B.F. type LT-44. Les entrées sont bufferisées et la sortie est amplifiée. Le principe d'un modulateur en anneaux est d'utiliser un signal d'entrée et de le moduler avec un deuxième signal. Il en résulte un effet de multiplication des signaux qui permet de générer de nouveaux harmoniques.

Les lampes sont alimentées à l'ancienne, ce qui nécessite la présence d'une alimentation haute tension de 250 V et les 6,3 V habituels pour l'alimentation des filaments. L'alimentation a déjà été créée dans un autre projet mais je vous rappellerai brièvement ici son schéma.

Principe

Voici un schéma basique de modulateur en anneaux. C'est le coeur du système qui sera utilisé dans notre montage.



Comme dit plus haut le modulateur en anneau mélange les fréquences de deux formes d'ondes (le signal d'entrée et la porteuse) et à la sortie nous récoltons la somme et la différence des fréquences de chaque forme d'onde. Ce procédé permet d'obtenir un signal riche en harmoniques.

Dans l'idéal, si le montage est sophistiqué et parfait, ni le signal d'entrée, ni la porteuse ne devraient être présents à la sortie mais il subsiste toujours quelques traces de ces signaux, surtout sur un montage aussi simple.

Le montage que je présente ici ne permet pas de multiplier des signaux continus ce que pouvait faire par exemple le modulateur en anneau de l'ARP 2600.

Afin d'isoler les signaux d'entrées et de ne pas trop les abrutir avec les transformateurs j'ai décidé d'installer des buffers. J'utilise pour cela les 2 triodes d'une lampe ECC82. Le montage pour les buffers sera le cathode follower, il ne procure pas de gain (un peu moins de 1) mais permet de ne pas charger les équipements branchés sur les entrées.

Pour l'amplification à la sortie, nous avons un montage cascode basé sur une ECC88. La lampe n'est pas poussée dans ces derniers retranchements mais nous disposons tout de meme d'un gain de 22 environ ce qui est plus que suffisant (voir même trop....).




Alimentation

Pour l'alimentation j'utilise celle que j'avais construite pour mes petits préamplificateurs à lampes. On utilise un transformateur assez standard, si ce n'est qu'il doit possèder 2 sorties filaments et une sortie 2 x 250V.

J'ai déja expliqué le fonctionnement de cette alim sur un précédent projet, je vous invite à cliquer sur le lien ci-dessous pour aller voir la description.

Projet préampli à lampes

Voici le schéma de cette alimentation. Vous noterez la présence d'un secondaire filament libre. C'est celui qui vous permettra d'alimentater chacun de vos montages en 6.3V. Vous avez le choix de l'utiliser tel quel ou bien de le redresser et de le filtrer (c'est ce que j'ai fait dans la mienne, j'ai mis un pont de diodes 5A et une capacité de 2200µF. Jai aussi rajouté une petite résistance série de quelques ohms pour faire baisser la tension qui montait a un peu plus de 8V après le redressement).

Vous pouvez utiliser aussi une sortie 5V qui après redressement et filtrage vous donnera pas loin de vos 6.3V, sans avoir besoin d'une résistance chutrice)



Voici l'intérieur de l'alimentation.



Et l'extérieur dans son boitier bien aéré.



Cette alimentation est convenable pour tout montage ne consommant pas plus de 50mA sous 250V. Au dela, la lampe ECL82 ne conviendrait pas. La plupart de mes montages ne dépassent pas 20mA donc c'est bon.




Le schéma du modulateur en anneau

Le schéma est assez simple et la configuration des lampes est assez basique.



Les buffers pour l'entrée et la porteuse sont identiques, avec pour chacun une 1/2 ECC82 montée en cathode follower.

Les transformateurs utilisée ici sont des LT-44 utilisés généralement pour les étages de sorties push-pull à transistor. Vous verrez régulièrement cette référence sur notre site car nous les utilisons à toutes les sauces, notamment comme transformateurs de liaison BF sur les postes à batteries.. Ces transfos se trouvent un peu partout sur le net pour un prix de 2.2 euros environ.

J'ai utilisé des diodes BAT45, c'est déja mieux que les 1N4148, mais l'ideal serait de mettre des diodes au germanium car cela permet d'avoir des tensions de seuil de l'ordre de 0.25V.

Un equivalent moderne pourrait etre les diodes AA118 et AA119.

L'entrée principale et la porteuse ont chacun leur potentiomètre de niveau. Même chose pour la sortie. Les 3 potentiomètres seront les seuls réglages du montage.

Indépendamment des lampes voici le coeur du ring-modulator.





La construction

Pour le boitier j'ai utilisé de la récupération. Je me sers de boites de décades heathkit qui sont cramées. Pierre m'en a donné quelques unes et c'est l'occasion de s'en servir.

A final ca permet de faire des boitiers sympas. Voici un exemple d'un préamplificateur niveau ligne.



Je vide l'intégralité du boitier. Je perce des trous sur la partie supérieure pour faire l'aération.



Je prends ensuite un foret plus grand pour adoucir le percage. J'en profite pour faire les 3 trous pour les jack en facade.



La peinture intérieure sera grattée (avec une Dremel et un disque à découper) afin de pouvoir souder des montants verticaux en circuit imprimé simple face epoxy.



Je sors le fer de compétition de 80W...



On soude ensuite les montants verticaux.



Sur ces montants seront fixés les supports de lampe. J'ai utilisé des supports de lampe en stéatite sans doute démontés sur un vieux poste. J'utilise des barrettes à cosses pour installer un certain nombre de composants.

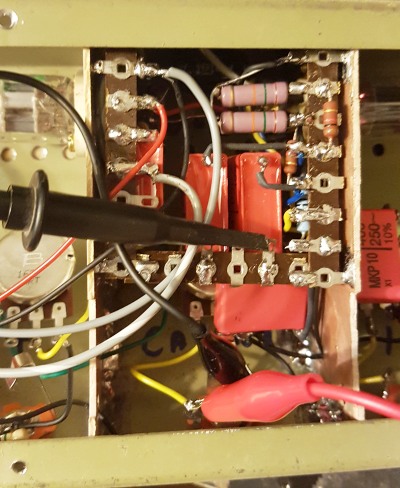

Comme on le voit sur l'image ci-dessus, le fil rouge avec une pince crocodile me sert à injecter un signal BF sur l'entrée de mon montage cascode.

Sur la gauche on voit la sonde de l'oscilloscope.

Volontairement je mets un signal d'amplitude faible, 0.1V, sinusoidal et de fréquence 300hz.



Le calibre de l'oscilloscope sur 1 V par division. Compte tenu de la forme d'onde affichée sur l'écran on dépasse un peu plus de deux carreaux. Le montage un gain d'un peu plus de 20 (entre 22 et 24 environ).



Le montage est branché pour l'instant sur mon alimentation de laboratoire heathkit. On voit que la consommation est ridiculement basse, moins de 5mA.



Une fois les étages d'entrés réalisés, on vérifie leur fonctionnement en injectant 1 V de signal de signal BF.





On voit que le gain est proche de 1 nous sommes toujours sur 1 V par division sur l'oscilloscope.



Même chose pour l'entrée porteuse.





Un ordre d'idée de ce que ca donne une fois que tout est monté.





La ECC88.



La ECC82.







Un petit coup de peinture. Il me restait du vert à finir.

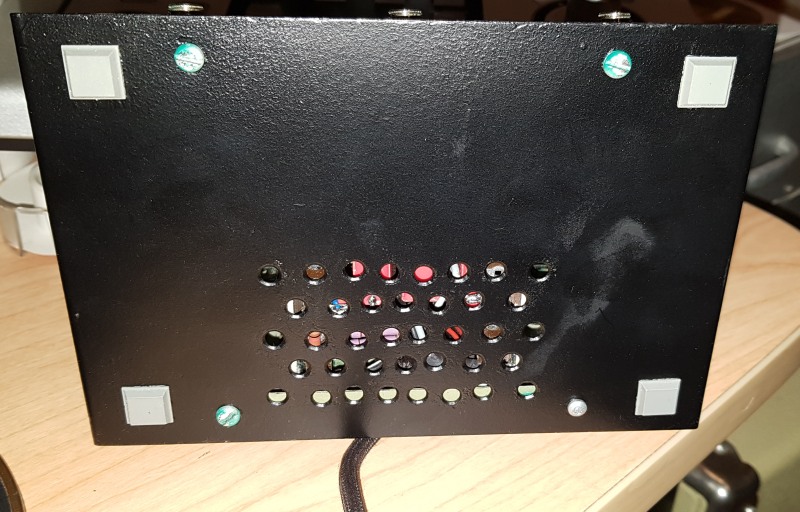

Le fond du coffret repeint en noir.



Depuis je l'ai percé pour faire un peu d'aération.

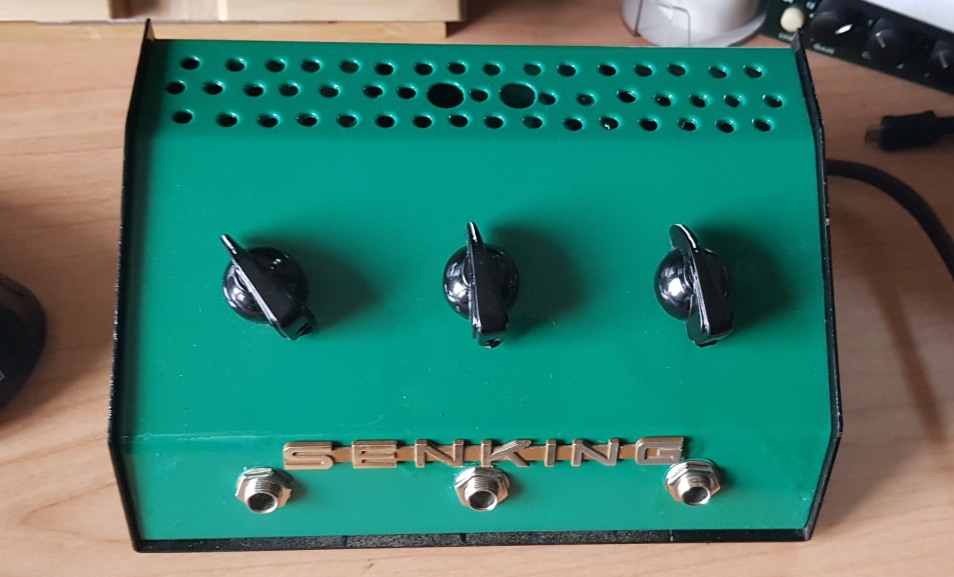

J'ai rajouté un logo trouvé dans la boite à logos :). Oui j'ai une boite à logos, c'est mon grand père qui me l'a donnée et j'ai décidié d'utiliser ces logos pour mes montages. C'est quoi SENKING ? Aucune idée, peut être une voiture, une machine à laver, un ballon d'eau chaude ou un grille-pain...



Avec les prises et le fond en place.



La demo du bouzin
