Restauration d'un poste Monopole



Alignement théorique et construction des bobinages



1. Alignement

Voilà, j'ai trouvé 3 condensateurs variables identiques dans mon stock



Ils proviennent de châssis de postes Philips tous-courants, genre BF33x, équipé de rimlock série "U".
Je ne pensais pas m'en servir un jour....d'où l'intérêt de ne rien jeter !

Je les ai mesurés avec mon capacimètre numérique, ils font 460 pF maxi pour 15 pF environ de résiduelle (enfin plus ou moins 5 pF...)
Je peux donc faire un alignement théorique, c'est-à-dire calculer toutes les bobines et condensateurs.

Pour me faciliter le travail, j'utilise un fichier Excel que j'ai fait et qui me calcule tout :

Calculateur pour les GO

Quelques mots d'explication....
il y a 5 cases variables, dans lesquelles je rentre les données :
- case 1 : la valeur de la fréquence intermédiaire choisie (ici 120)
- case 2 : la valeur maximale des CV (ici 560)
- case 3 : la valeur résiduelle des CV (ici 15)
- case 4 : la fréquence supérieure de la gamme de réception (ici 300 kHz, soit 1000 mètres)
- case 5 : la fréquence inférieure de la gamme (ici 150 kHz, soit 2000 mètres)

Le tableau donne alors tous les résultats :
- dans les colonnes de droite: les écarts d'alignement
- dans les cases bleues : la self d'accord ainsi que le trimmer d'accord
- dans les cases vertes : la self, le trimmer et le padding de l'OL

Voici le même tableau pour la gamme PO :

Calculateur pour les PO

Voici donc ce que je dois réaliser :
- 2 transfos d'accord (antenne et accord) dont les secondaires, formés de 2 sections (PO et GO) doivent avoir des inductances de 155 et 1550 µH
- 1 transfo d'OL dont les sections accordées doivent faire 130 et 855 µH.

Les condos trimmers et paddings seront fixes, formés par l'association de condos de précision; inutile en effet de les prévoir ajustables, puisque je rappelle que les CV sont indépendants, on ne cherche pas un alignement parfait....



2. Réalisation des bobines d'accord: maquette

Commençons par les bobines d'accord. J'en ai déjà réalisé, donc je ne pars pas de zéro. Je vous invite à noter tout ce que vous faites, même les essais qui semblent insignifiants;
un jour ou l'autre, vos notes vous resserviront....

Ces bobines seront enroulées sur un mandrin semblable à celui déjà utilisé pour les transfos FI, seules les gorges et les nombres de tours diffèrent...
Voici le gabarit à coller sur carton, et à assembler :




Une fois le mandrin assemblé (pièces A, AA et C), on commence par le primaire.
Celui-ci comporte 240 tours avec une prise à 80 du début. Même chose que pour les transfos FI : un fil émaillé de 2/10 avec un fil coton.
J'ai prévu une prise pour qu'en PO, on puisse n'utiliser qu'une partie du primaire (il faut donc faire cette modification sur le plan, en particulier, les commutateurs K0 et K1 comportent donc 2 circuits...)

Lorsque le primaire est fait, on bobine l'enroulement PO : 72 tours de fils.

Voici comment j'ai déterminé ce nombre de tours :
- je suis parti de 100 tours (au vu de mon expérience)
- j'ai mesuré la self et j'en ai déduit qu'il fallait moins de tours
- j'ai enlevé 20 tours, et la self était toujours trop grande
- j'ai de nouveau enlevé 8 tours et la self faisait alors 153µH (au lieu de 155)

Voici comment je mesure une bobine.
- je fais ce montage :



dans un premier temps, je cherche la résonance avec un seul condensateur C. Je note cette fréquence.
Puis je connecte le 2° condensateur en parallèle avec le premier et je recherche la résonance. Je note cette nouvelle fréquence.
Bien sûr, ces condensateurs doivent être de précision; j'utilise les 2 mêmes.

ensuite j'introduis les valeurs des condos et des fréquences de résonance dans ce calculateur de bobine
Il donne comme résultat la self et la capacité répartie.

Une fois l'enroulement PO bobiné, il faut faire celui des GO : 251 tours, dans le même sens.
Bien noter les débuts des enroulements pour la mise en série plus tard....

Le mandrin est alors collé sur la pièce B
et raccordé suivant le schéma suivant :



Evidemment, on a intérêt à faire les raccords de début et fin des enroulements au même endroit sur le mandrin sous peine de croisement de fils !
le condo entre les points 1 et 3 est le trimmer GO (136 pF) formé de 2 condos en série, un de 150pF et un autre de 1,5nF;



(sur cette photo de la maquette, les points n'étaient pas numérotés de la même façon....)
Celui entre les points 7 et 9 le trimmer PO (23,5pF) formé également de condos en série, identiques, de 47pF




Ces valeurs ont été déterminées par tâtonnements sur une maquette que j'ai réalisée dans un premier temps....
Il y a 2 fils à ajouter un entre 1 et 9 (mise en série des trimmers) et un entre 11 et 6 (mise en série des bobines PO et GO)
Puis raccorder le commutateur en dessous.



Cette phase n'est pas très facile, il faut le positionner à 42 mm du bord inférieur de la plaque B, dans son axe




Le mieux est de laisser un peu de mou sur les fils pour qu'il puisse bouger un peu.
Avant de le raccorder, il faut aplatir ses cosses pour qu'il prenne moins de place (il faudra pouvoir faire entrer le tout dans la boite !

Enfin, les 4 fils de connexions

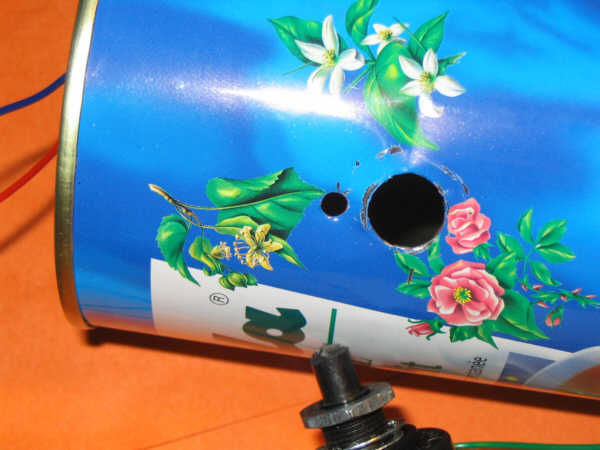

Lorsque tout est raccordé, il faut insérer l'ensemble dans la boite, dans laquelle 2 trous ont été percés pour le commutateur :
- un de diamètre 10 à 47 mm du bord inférieur
- un de diamètre 3 mm à 10mm de l'autre, plus près du bord inférieur (détrompage)



L'axe du commutateur doit être coupé à 10 mm environ, pas plus !

Il est temps de faire des mesures....On branche un des CV sur les fils vert et noir, l'oscillo en parallèle.
Un générateur entre les fils rouge et bleu.



On met le commutateur sur la position GO, on règle le CV au maxi; sur la maquette, la fréquence d'accord est de 153kHz
le CV au mini, la fréquence est de 303 kHz
puis on met le commutateur sur la position PO, CV au maxi : fréquence mesurée = 528 kHz
CV au mini, la fréquence passe à 1712 kHz.

Conclusion : la maquette est validée, il est temps de construire 2 transfos définitifs....
Voici la maquette; notez la découpe que j'avais faite pour essayer de faire tourner la plaque avec le commutateur déjà dans la boite, mais j'ai abandonné cette solution....





3. Réalisation des bobines d'accord définitives

La fabrication de la maquette m'a permis de constater quelques défauts...
Maintenant, normalement, les bobines définitives ne devraient plus en comporter.
Tout d'abord, j'ai indiqué sur le gabarit les endroits où passer les fils, ainsi que les débuts de bobinages (astérisques)
si cela vous intéresse, voici un PDF téléchargeable de ce gabarit du mandrin
J'ai aussi mis à jour le schéma; voici la partie HF modifiée, comportant les commutateurs K6 et K7, ainsi que les condos trimmers:



Pas de changement au niveau des bobinages mêmes; une fois faits, il faut coller le mandrin sur la pièce B, dans le bon sens (bobine GO du côté du "B")
puis les raccordements se font grâce aux plans déjà indiqués.
Voici quelques photos de la fabrication de la première bobine:



vue du dessous :

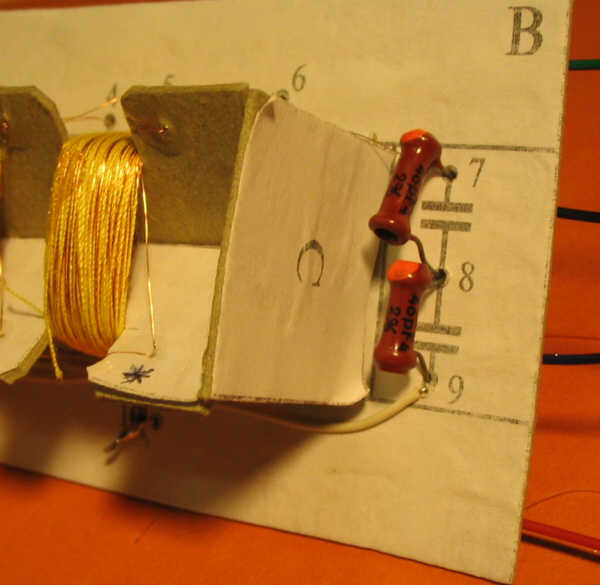

les condos trimmers GO:



et les PO:



J'ai essayé la bobine avec son blindage. Voici les résultats obtenus, avec un des CV du poste:
-GO : Fmax= 304, Fmin=152 kHz
-PO : Fmax=1698, Fmin=534 kHz

ce qui est tout à fait correct.
Je n'ai pas résisté à l'envie de tester cette bobine avec une antenne et une terre...L'oscilloscope sur le CV, voici ce que ça donne:
sur 234 kHz, RTL:


Il y a déjà 100mV moyens environ !
et sur 864 kHz, France Bleu



Super, ça marche du tonnerre....encore une bobine à faire et je peux passer à la suite....
Voilà, la deuxième bobine est faite. Elle est identique à la première à un détail près:
la connexion du primaire (anode = fil bleu) est ramenée tout en haut du blindage, puisqu'elle sera connecté au plot supérieur de la lampe AF51





A suivre....
