Remise en route du RCA AR-812





Châssis radio : verrouillage



21. Pivots

Pour terminer le châssis radio, il faut maintenant refabriquer le système de verrouillage dans la caisse; Celle-ci comporte des logements :


dans lesquels venaient s'emboiter des pivots qui étaient fixés sur le champ inférieur de la face avant. Etant absents, je dois donc les refaire.

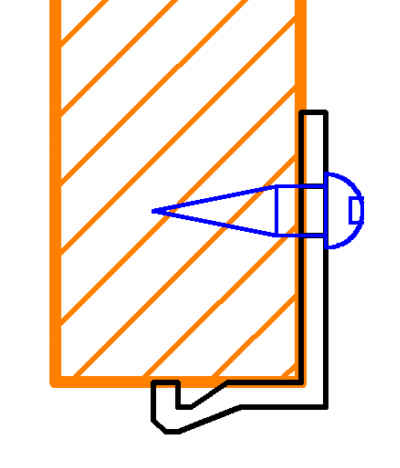

J'ai découpé deux rectangles de 9x20 mm dans de la tôle que j'ai pliés suivant ce plan :


Ces pièces sont installées dans deux échancrures que j'ai taillées dans le bois:

notez, entourées en bleu, les zones que j'ai retaillées à la mini-meule afin que les deux pivots viennent bien s'emboiter, en conservant un jeu latéral.
Une simple vis à l'intérieur maintien le pivot en place.

Pour installer le châssis, il suffit de venir le poser, incliné vers l'avant, contre les montants :


voici comment on emboite le châssis.



22. Verrou

Absent également à l'achat du poste, il faut que je le refabrique. J'ai quelques photos de celui d'origine, je vais donc essayer d'en faire un ressemblant, avec les moyens du bord...

je vais utiliser de la tringle à rideaux en laiton : formée de 2 tubes coulissants terminés par une boule percée, ce sera parfait !
Tout d'abord, il faut réaliser un palier: un tube de cuivre 8/10 avec un collet battu :


il est arrêté par une rondelle soudée à l'arrière :

Voilà ce que ça donne, vu de l'avant :


voici les pièces taillées dans la tringle, ainsi que le doigt, récupéré d'un vieux rhéostat (retaillé en longueur) et un insert d'un vieux bouton :


Une longueur de 9 mm environ coupée dans le tube le plus gros fait une entretoise, et un bout de barre de 3 fera la manette :


voici les plans :




je n'ai pas indiqué les dimensions exactes car j'ai tout taillé à la demande, sur place quasiment, mais les voici, grosso modo :
- la manette a une longueur de 36
- l'axe a une longueur totale (avec la boule) de 70
- l'insert a une épaisseur de 8
- celle du doigt est de 10, la longueur du doigt à l'axe est de 20

une fois l'entretoise installée sur l'axe ainsi que la manette (collée simplement), on insère l'axe par l'avant :


puis on met l'insert qui sert d'entretoise arrière :


puis on fixe le doigt à l'aide des vis :

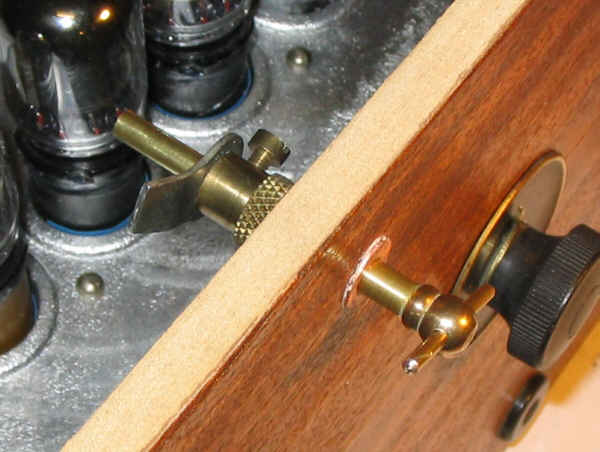

voilà le verrou terminé :



Voici deux vidéos montrant : le verrouillage et le déverrouillage du châssis.

Le châssis radio est (pour l'instant) terminé; c'est le moment de s'occuper de la caisse ....



à suivre ....
