Ce poste batteries américain comporte un châssis identique au Masterpiece de Freshman que Fred a déjà décrit.
Je n'ai pas eu à faire grand chose sur ce poste qui a fonctionné du premier coup, sans changer de composant !
J'ai juste eu à le nettoyer, et après essais à faire quelques bricoles de détail !
voici quelques photos...

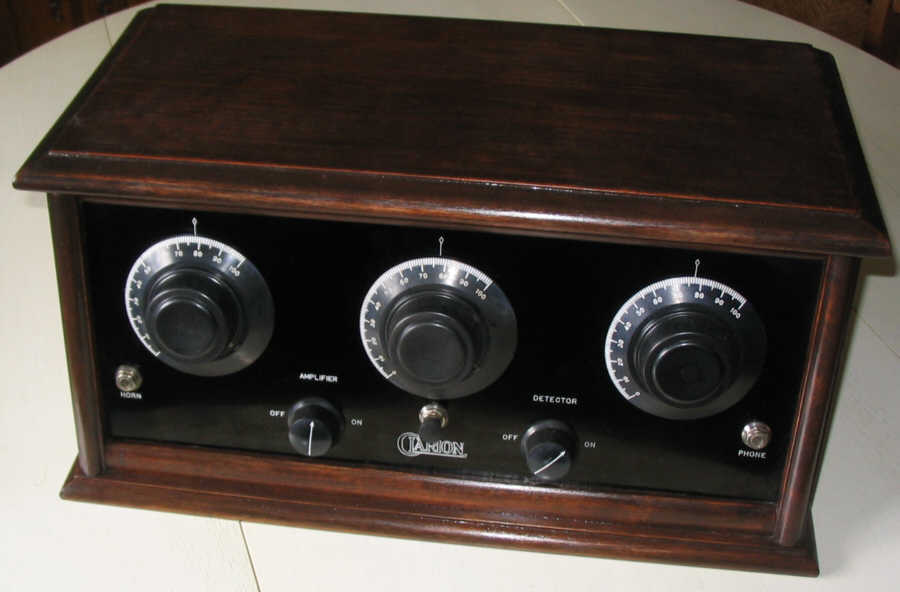

Sur la face avant, il y a 3 boutons de commande des CV des 3 étages, 2 rhéostats de chauffage, 2 jacks et la tirette de mise en marche:

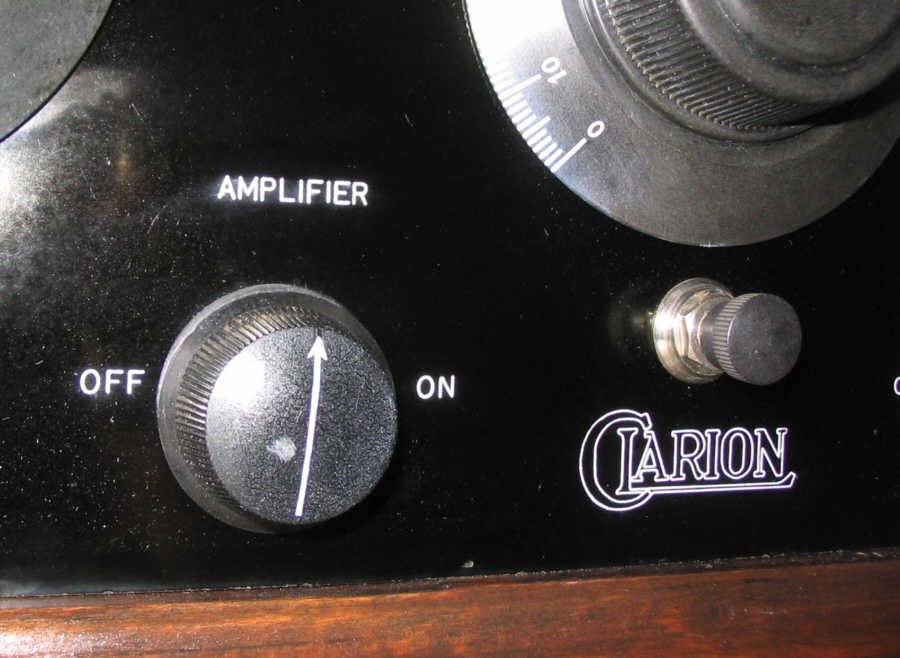

la face avant est en bakélite noire, gravée. Les creux sont peints en blanc

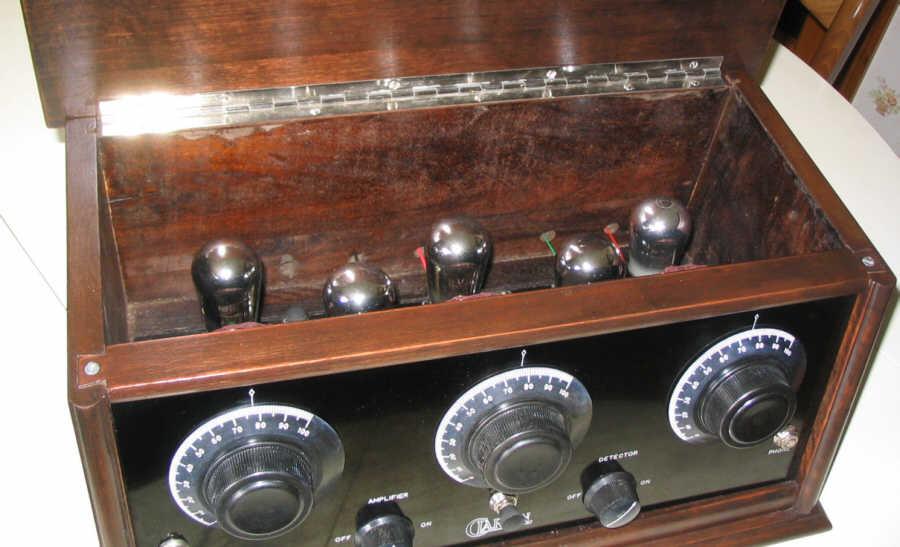

Le couvercle ouvert laisse entrevoir les 5 triodes de type 01A, culot à baïonnette

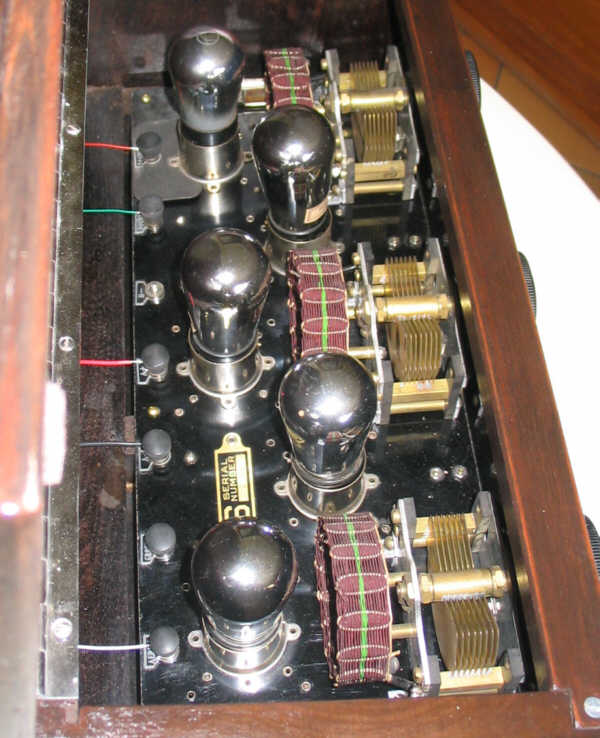

Sur le châssis on retrouve la même disposition que le Freshman : 3 CV, 3 bobines et les 5 lampes en quinconce

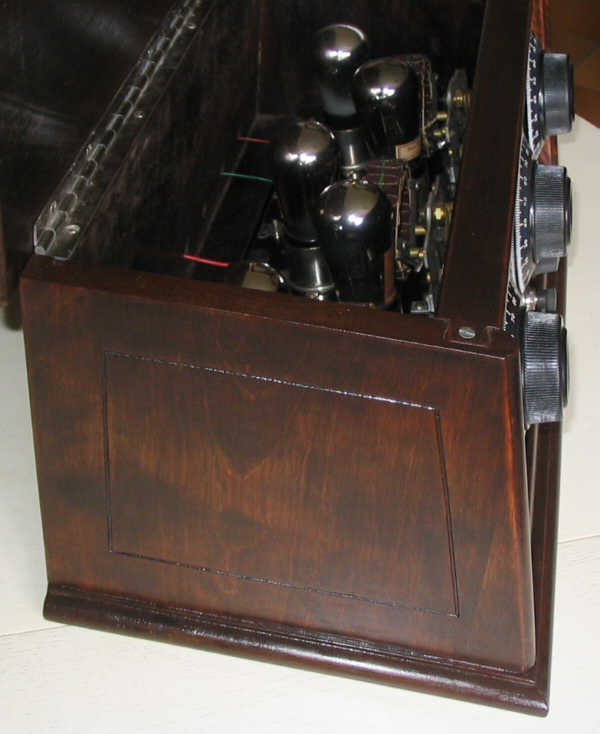

La forme générale est en pupitre, on le voit bien sur le côté

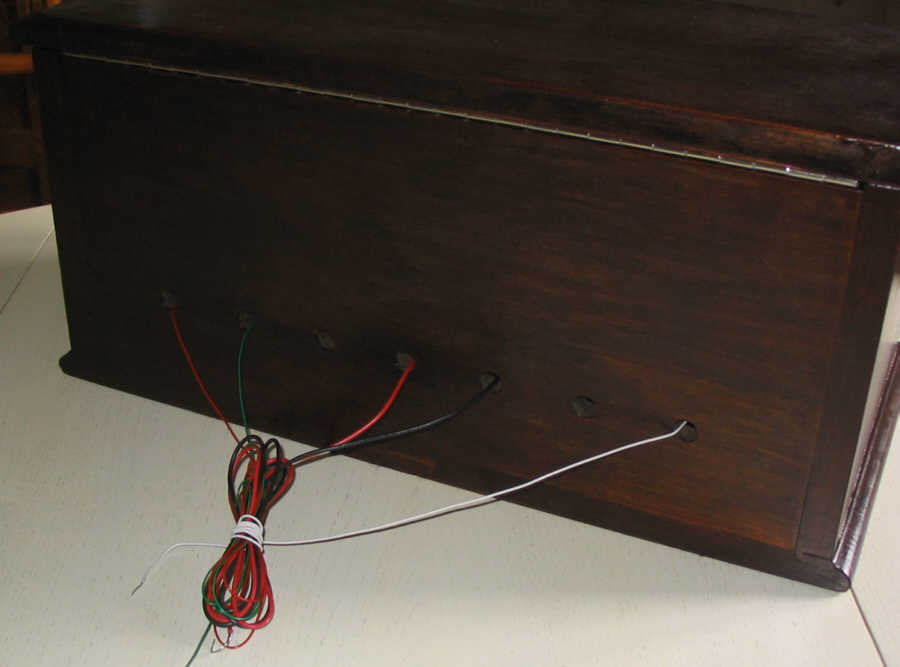

Les raccordements des alimentations, de l'antenne et de la terre se font par l'arrière
Ce poste a été fabriqué au milieu des années 20, et il fonctionne toujours ! il faut dire que c'est un montage simple.
Les 2 jacks permettent de brancher des écouteurs ou un HP (à pavillon, par exemple)
Je l'ai essayé avec mon HP d'atelier, un 8 ohm avec un transfo d'adaptation.
On reçoit la bande PO, clairement, mais pour la puissance....et bien une triode 01A en finale avec 60V de HT, ça ne va pas loin !!!
voici le schéma:
