LOEWE - EB100W



Vérifications des composants et réparations





7. Bloc des condensateurs de filtrage

Passons maintenant à la "boite de conserves" :

Il ne devrait pas être trop difficile de l'ouvrir, vu qu'elle l'est déjà partiellement (entouré en jaune)



Il suffit de faire levier sous les condos ...



... pour que tout sorte

Et voilà la boite vidée de son contenu :

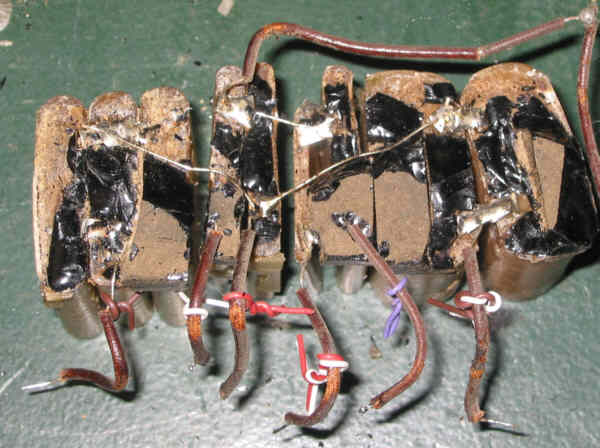

En cassant le reste de brai du dessus, on découvre l'assemblage de tous les condos :


voici un croquis plus explicite :

Les nombres sont ceux indiqués sur le côté de chacun des condensateurs, à quoi correspondent-ils ? mystère ..



En haut, à jeter, en bas, à conserver : la boite mais aussi les cartons isolants



cartons isolants qui retournent illico dans la boite !

Les morceaux plus épais, que j'ai mis aux 2 extrémités des la boites, serviront de calage pour la plaque supérieure.
Cette plaque, supportera les fils. J'ai découpé un rectangle de carton de 99 x 43 mm environ et j'ai pointé là où je dois faire passer les fils :

Les fils seront donc positionnés comme à l'origine

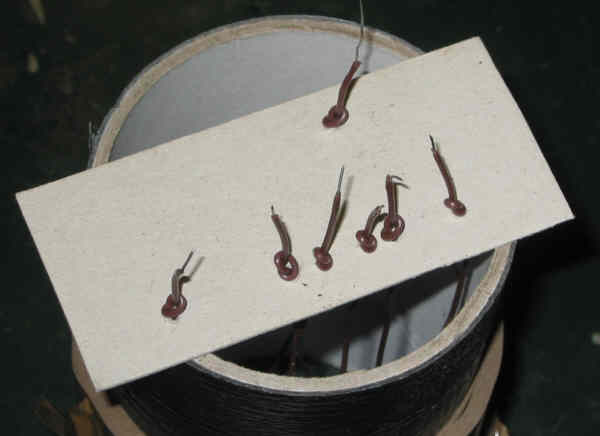

J'ai coupé 7 longueurs de fils rigide isolé de 15 cm environ, auxquelles j'ai fait un noeud d'arrêt :

Pour que les fils restent droits, il faut surélever l'ensemble

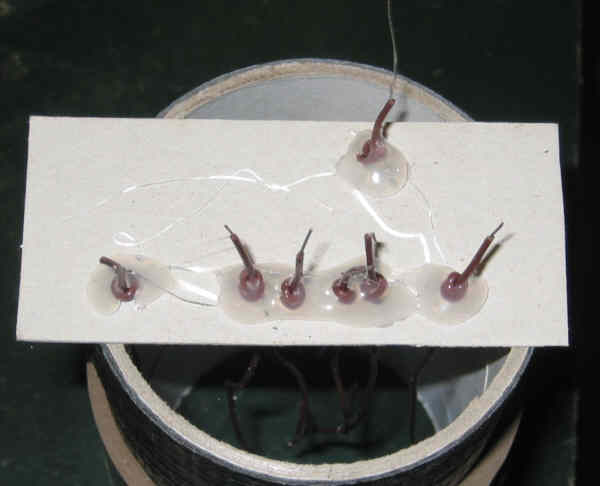

Les noeuds sont bloqués à la colle thermo :


Voici les condensateurs neufs que je vais utiliser :

cliquez sur la photo pour l'agrandir

Voici les valeurs que j'ai utilisées :

J'ai forcé un peu la capacité de C2, ça ne fait pas de mal. C3 et C5 sont des basses tensions puisqu'ils filtrent les tensions de polarisation. Notez que C1 et C2 sont polarisés et donc il faut respecter leur sens !

Avant de câbler les condos, je vérifie que le carton entre bien dans la boite :

il reste environ 5 mm au-dessus du carton pour remplir de brai (entouré en jaune)

Câblage des condensateurs :

C1, C2 et C3 (C1 et C2 sont reliés par leur "-")




C4, C5 et C6 sont câblés par dessus C1, C2 et C3

Avant de couler le brai, il vaut mieux vérifier les capacités !

Mesure de C5 : ok

A chaque fois que je démonte des boites de condensateurs, je récupère le brai. Pour le couler, je le chauffe dans une petite boite de conserves au décapeur thermique. Il ne faut pas trop chauffer, sinon, ça fume et ça sent mauvais !

Le brai se solidifie en 5 minutes

J'ai remis les petits fils de couleurs différentes de répérage sur les fils :

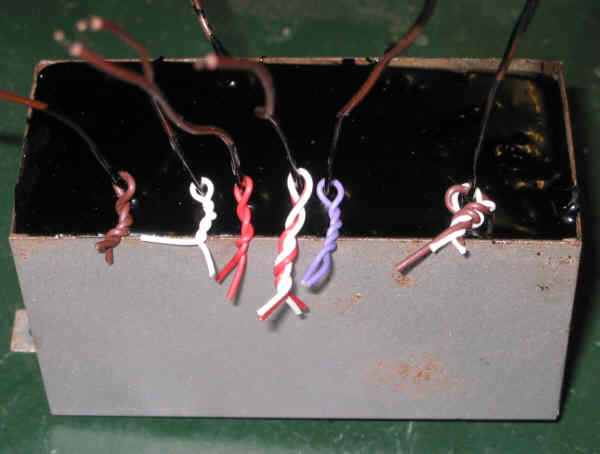

La boite de conserves est rénovée, prête à être câblée !



8. Condensateurs variables

En fait, il n'y a pas grand chose à faire : dépoussiérage et mesure pour vérification.

Mesure de CV1 (accord):


Capacité maximale



Capacité minimale


Mesure de CV2 (réaction):


Capacité maximale



Capacité minimale

J'ai mesuré la capacité des fils seuls :

40 pF (c'est la valeur de la capacité des fils et de l'entrée du capacimètre en fait

Conclusion :
CV1 varie de 10 à 420 pF
CV2 varie de 0 à 270 pF


Les CV sont donc opérationnels.


J'ai désoxydé et huilé légèrement les vis du disque cadran :


Par contre, le cadran est propre, je le laisse tel quel :



à suivre : la platine de commandes (bobines)
