Remise en état de la facade
vernissage de la caisse
remontage de l'ensemble



Remise en état de la facade

Il faut d'abord démonter les boutons.



Ensuite la facade qui se présente sous la forme d'une feuille peut s'enlever. Il faut la bomber légèrement pour qu'elle sorte des rainurages sur le coté et qu'elle passe au dessus des axes de CV.



Voici la facade. On voit que toutes les inscriptions sont parties.



POur les boutons c'est un peu la même chose. J'en profiterai pour les nettoyer avec une brosse à dents avant de refaire les inscriptions.



Avec mon crayon gras blanc, spécialisé pour refaire les incriptions (la couche grasse entre dans les gravure de la facade) je refait l'entourage et les différents libellés.

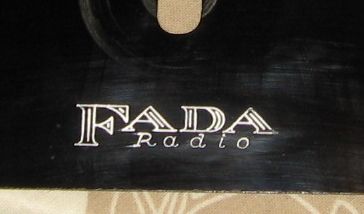

La facade refaite.



Pour les boutons même punition. Il restera un petit voile blanchatre car les boutons sont devenu poreux, la bakelite n'était pas de très bonne qualité sur ce récepteur.








le cablage

Le chassis a été démonté pour faciliter le vernissage de la caisse. Je mets des cables neufs pour l'alimentation.





Les cables antennes et terre seront changés eux aussi.





Je mets des souplissos en coton sur chaque fil et comme d'habitude je prends un lacet de chaussure pour faire une gaine pour le cordon d'alimentation.



A l'autre extrémité, je mets ma prise octale qui ira sur mon alimentation pour poste américain.






Caisse et remontage

Confection d'un fond pour la caisse.



Comme le chassis est démonté, bien que ca soit hors-sujet, voici une vue de près des ensembles CV+bobinages.

Sans le neutrodynage.



Avec le neutrodynage, on voit bien le bobinage suplémentaire en marron.



La caisse vernie qui trépigne d'impatience.



Remontage du chassis.



Remontage des boutons.





Et voila fin de l'histoire.

Le récepteur va rejoindre ses petits copains à l'étage de la maison.
