Restauration d'un Freshman Masterpiece
| Marque |
Freshman |
| Modèle |
Masterpiece |
| Année |
+ ou - 1926 |
| Pays |
USA |
| Type |
poste batterie |
| Gammes d'ondes |
PO (broadcast) |
| Alimentation |
Sur batteries |
| Nbre tubes |
5 |
Voila le petit dernier.
C'est un poste batterie venu tout droit des USA : un Freshman modèle Masterpiece.
C'était le poste de base de l'époque, accessible à tous.
De construction rudimentaire, il était donc pas cher et se déclinait en plusieurs versions
- 5 lampes avec HP extérieur (la boite était plus petite)
- 5 lampes avec HP intégré
- amplification finale à base de 01 ou 112
- vendu tout monté ou en kit.
La poste a été gentille ce coup-ci, il n'y a pas eu de casse. Je remercie particulièrement l'expéditeur qui a particulièrement soigné l'emballage. Merci Jack !
Etat des lieux
je savais que le poste était imposant mais le colis me parait bien gros. le poids est d'ailleurs imposant lui aussi.
Pour les chocs, y'a ce qu'il faut comme amortisseurs. Il n'y a pas à dire, Jack a vraiment bien travaillé
Voila la bête avec son papier bulle. on ne se rend pas vraiment compte de la taille, mais posé sur une table la radio fait pas loin de 80 cm de large, c'est vraiment imposant. Pour donner l'échelle, les carrelages au sol font environ 25cm x 25cm...
Le petit bouton promis. En effet, il y avait un bouton qui n'était pas d'origine sur le poste et le vendeur qui avait des pièces de Freshman en réserve m'a gentillement mis un bouton de coté.

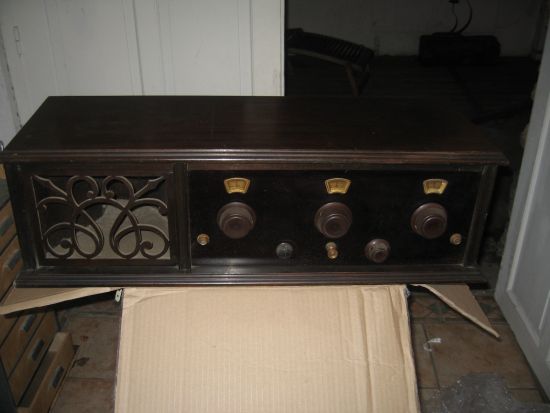

Voila la pièce du boucher. Beau bestiau
Après ouverture du cercueil (ma femme trouve que ca ressemble à un cercueil pour enfant. Glauque hein ? ), l'intérieur est rempli de papier bulles comme je l'avais demandé.
dessous on voit les 5 lampes enlevées de leur support et enveloppées séparemment.
Voila le chassis. C'est un 5 lampes. En haut les bornes de connexion avec des trous dans la caisse pour passer les fils. On voit les 5 supports de lampes à baionnette, il s'agit de 5 lampes de type 01A qui d'après le vendeur sont bonnes au niveau du filament, ca serait déja ca. On voit nettement les 3 étages accordés avec de bien jolis bobinages.
Vu de près d'un bobinage. Du grand art, c'est les plus jolis que je possède.
Vu de près d'un des supports. Celui ci est spécial par rapport aux 4 autres, il est suspendu par rapport au chassis, sans doute pour éviter les problèmes de microphonie. Cela dit, vu la rigidité des fixations je demande à voir ce que ca peut bien changer...
Une loubarde sortie de son papier bulles
L'étiquette du fabricant. n° de série 76636. On s'en qu'on est aux USA et qu'il y a de la production de masse.
Une vue de près du chassis.
On voit à gauche le bornier pour le HP intégré. On peut donc brancher un autre HP si on veut sur ce bornier. De toutes facons on peut en brancher un autre via la facade qui possède 2 jacks :
- un pour brancher un autre HP
- un pour brancher un casque
Démontage et inspection du chassis...
