Remise en état du boitier
finitions



Maintenant que le poste refonctionne, je dois me concentrer sur les finitions.


Butée de réaction



Je dois remettre en état la butée de commande de réaction car le bouton tourne sans fin. Il existait une petite excroissance sur le flanc en bakelite permettant de faire une butée pour empêcher le bouton de tourner sur plus de 180 degrés. Cette butée est cassée.



Je vais fabriquer une butée en métal et la coller sur le flanc.

Je part d'une vis de 4mm dont je vais couper la tête à la Dremel.



Je perce un petit trou a l'endroit ou se trouvait la butée. Et je vais agrandir le trou à la dremel jusqu'a temps que tige filetée entre à frottement doux à l'intérieur.







Il ne reste plus qu'a la coller à l'araldite.









Remise en état du revêtement



Le revêtement est une sorte de skai ou de simili cuir collé sur le boitier. J'ai acheté des plaques de papiers imitation cuir. D'habitude de je fais ca en tolex mais c'est un peu épais. J'essaie pour la première fois du papier imitation cuir pour voir et je trouve que le rendu est plutôt bien.

Il faut demonter les enjoliveurs de cadrans. Ils tiennent avec des petits rivets, comme des clous.





Ancien revêtement.

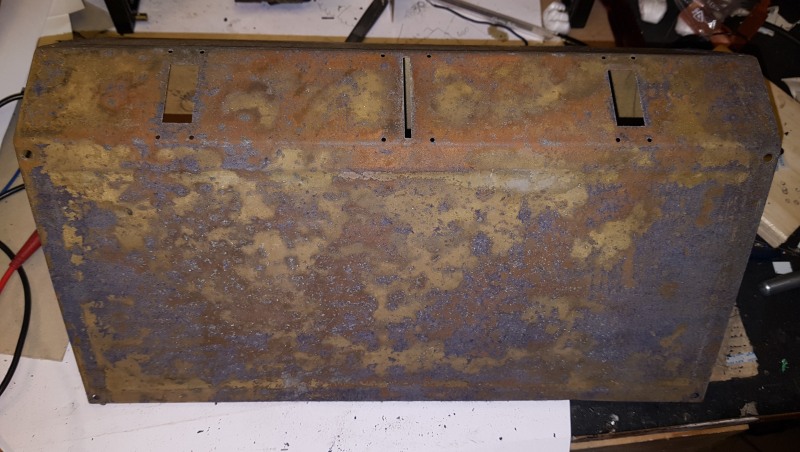

Voici la caisse en tole mise à nu une fois que le revêtement est décollé.



Le nouveau papier se pose avec de la colle blanc vinylique, ca ressemble à de la colle à bois (d'ailleurs ca en est surement, la consistence et l'odeur semblent identiques....)







Il faut ensuite remettre en état les cadrans. Pierre à fait un modèle prêt à imprimer, je ne vais pas me gêner pour l'utiliser !!!
Cliquez sur le lien pour le télécharger. ICI



Je découpe des petites feuilles de plexiglas pour remplacer les feuilles de celluloid des cadrans qui sont devenues complètement opaques.



Les feuilles sont collées sur les enjoliveurs avec des petites pointes de cyanolite





Le pourtour des cadrans sera ensuite coupé avec un cutter.

Il suffit de remettre les nouveaux enjoliveurs en place. J'ai utilise les mêmes clous qu'a l'origine.



Je colle le carton isolant qui à l'origine tenait avec des rivets. ce carton est abimé au niveau des rivets, je préfère le recoller.



Un petit tour du propriétaire avant de refermer










On repose le carton isolant sur le transformateur ainsi que le capot métallique.





En fait je l'ai repeint ce capot il était dans un sale état. On remet ensuite en place la E442 et la valve.



Il suffit de reposer ensuite la tole et de remettre les vis.





Plutot pas mal ce revêtement pour du papier je trouve.

Sans faire de la pun, c'est du Skivertex. Vous en trouverez facilement sur internet dans les magasins de loisirs créatifs et les magasins spécialisé dans la reliure et le scrapbooking.







petite photo avant-après.



Petite démo...
