Remise en route d'un poste PHILIPS 944A





Finitions



14. Reconnexion du HP d'origine

Voilà, ce poste est maintenant fonctionnel, il ne reste que les finitions ... tout d'abord, refaire les connexions vers le haut-parleur.



J'ai changé les 2 fils partant du +A2 et de l'anode de la RES964




J'ai conservé les 2 souplissos d'origine




Et j'ai ajusté la longueur des 2 fils pour qu'ils viennent juste à hauteur des bornes du transfo de sortie



Il faut bien plaquer les 2 fils contre la culasse du HP pour qu'ils ne touchent pas les ampoules des lampes



15. Ebénisterie : état des lieux

Maintenant, la caisse ...


La toile décorative du baffle est sale et déchirée




Le rhodoïd du cadran est sale et est devenu plus ou moins opaque





Et sur le dessus de la caisse, le vernis a souffert

Je pourrais laisser tout ça en l'état, mais c'est tout de même mieux de refaire au propre ...



16. Ebénisterie : rénovation

Il faut commencer par déposer le baffle :


Il y a 8 vis à bois + rondelles à enlever



Une fois le baffle déposé, voici l'intérieur de la caisse




L'ensemble baffle + HP + transfo




La toile du baffle

J'ai choisi ce tissu pour remplacer la toile :


Même si la teinte est plutôt foncée par rapport à celle d'origine, je pense que ça devrait aller




Découpe d'u carré de 20x20 cm de mêmes dimensions que la vieille toile qui a été arrachée du baffle




J'ai collé le tissu à la colle à bois, puis je l'ai découpée le long des bords du baffle

J'ai une petite réparation à faire sur le bois :


Une partie est décollée




Recollage à la colle à bois, puis serrage à la pince le temps de la prise

Il y a aussi le rhodoïd du cadran à refaire car celui d'origine est devenu quasiment opaque. J'ai utilisé du plastique pour plastifieuse, voici comment j'ai procédé :


Tout d'abord, j'ai retiré le rhodoïd d'origine qui me servira de modèle (j'ai conservé les 6 clous)




J'ai découpé les 2 épaisseurs du plastique selon un rectangle. Entre les 2 feuilles, j'ai scotché une fil de coton noir qui servira d'index




J'ai passé l'ensemble dans la plastifieuse/lamineuse




Une fois découpé au bonnes dimensions, j'ai scotché l'ancien rhodoïd sur le nouveau pour pointer les trous des clous exactement aux mêmes endroits




Et voilà le nouveau rhodoïd. J'ai repéré le sens afin de ne pas galérer à remettre les trous en face de ceux de la caisse !

Avant de passer au revernissage de la caisse, je vais vérifier ce que donnent les rénovations du tissu et du rhodoïd :


Pose provisoire du rhodoïd : ok, les trous sont bien positionnés




Pose provisoire du baffle : ce tissu rend bien.

Passons maintenant au revernissage de la caisse. J'ai poncé légèrement partout, mais surtout sur le dessus, là où le contreplaqué avait souffert.
J'ai commencé par repeindre les liserés noirs
J'ai du mettre une couche de teinte foncée car le bois était quasiment à blanc sur une zone de plusieurs cm².
J'ai alors passé une couche de vernis acajou et j'ai fini par une couche de vernis incolore à la bombe, voici ce que ça donne :



La caisse revernie, prête au remontage

Une fois le châssis reposé dans l'ébénisterie, voici quelques photos sans flash:




16. Conclusion

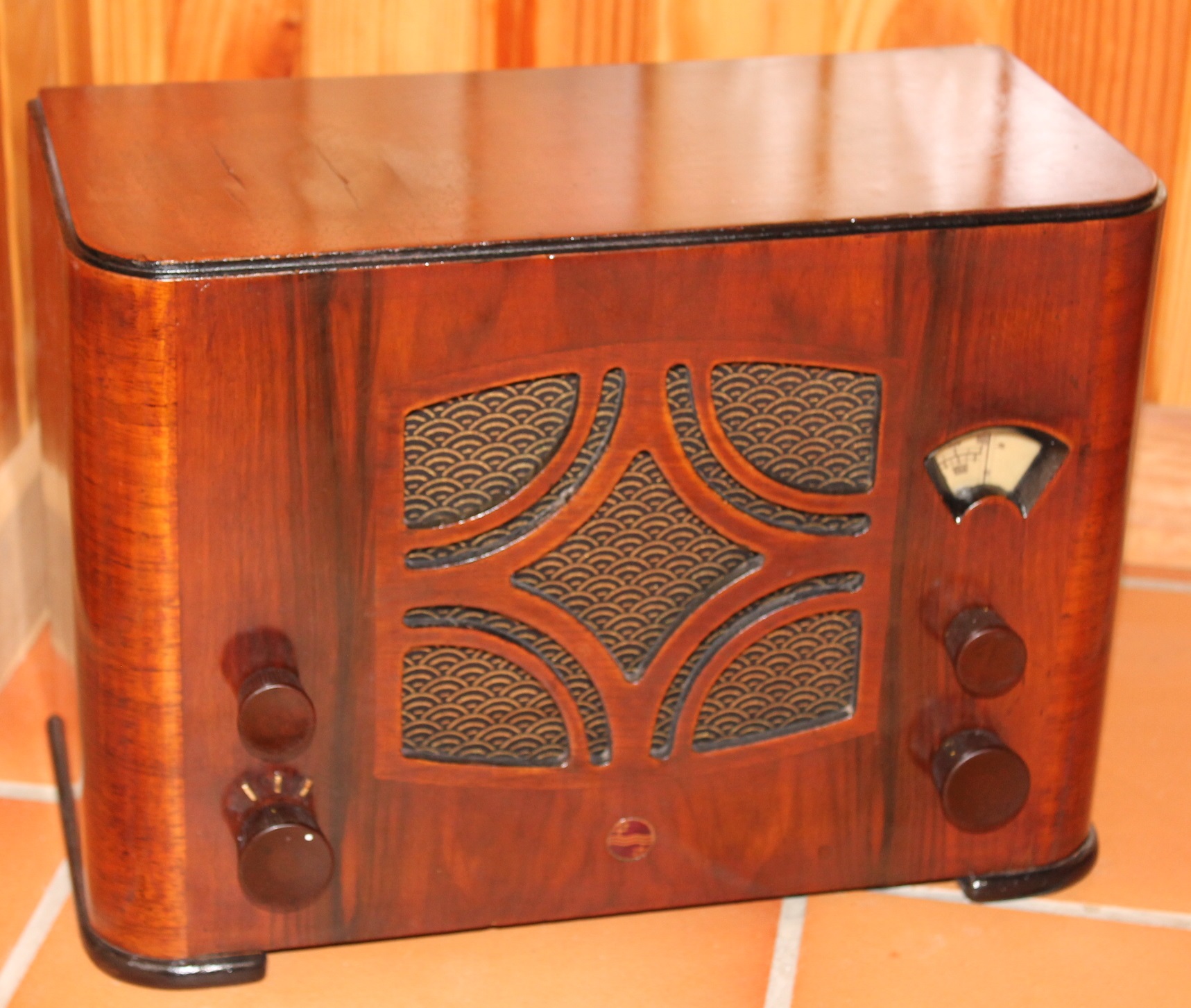

Voilà, cette restauration est terminée, j'espère qu'elle vous a plu. Quelques photos :
