Remise en état de deux châssis PHILIPS 634C





Démontage du châssis 41499 : décâblage des composants de la partie BF (suite)



9. commutateur de tonalité

Ce commutateur à 3 positions permet de régler la tonalité sonore en ajoutant un condensateur en parallèle avec le HP (C42, C43 ou aucun), en plus de C54 qui lui, est toujours en circuit.


034 : dessouder les 2 fils allant à C42 et C43, au niveau des condos
035 : dessouder le fil du commun du commutateur au niveau de la boudinette de la connexion +HT


036 : dévisser les 2 vis de fixation du commutateur


037 : déposer le commutateur en tordant le fil restant pour le libérer du câblage restant.





10. Ensemble de condos et résistances

Cet ensemble, fixé horizontalement sous le châssis grâce à 2 équerres, comprend :
- 7 condos mica empilés (C37-C39-C40-C46-C49-C53-C54)
- 1 plaque à 2 résistances (R23-R24)
- 1 plaque à 3 résistances (R20-R22-R29)
- 3 condos tubulaires (C38-C42-C43)


Pour déposer tout ce "bloc", il y a quelques connexions à dessouder ...

037 : dessouder la connexion reliant R23 à R11, au niveau de R11
038 : dessouder le fil allant au téton de L3 au niveau de C40-C49
039 : dessouder le fil de +HT au niveau de la G2 de L5
040 : dessouder le fil allant à R5 au niveau de la boudinette de la connexion de +HT (près de C43)
041 : dessouder le fil allant à R11 au niveau de la boudinette sur le +HT
042 : dessouder le fil de +HT au niveau de la G2 de L4
043 : dessouder le fil allant à C46 au niveau de la G1 de L4
044 : dessouder le fil allant à C40-C49 au niveau de la K de L3
045 : dessouder le fil allant à C38 au niveau de la G1 de L3
046 : dessouder le fil allant à R29 au niveau de C36
047 : dessouder le fil allant à C53 au niveau de la G1 de L5
048 : dessouder le fil allant à C9 au niveau de R20
049 : dessouder le fil allant à C54 au niveau de la boudinette de la connexion reliant les anodes de L4 et L5
050 : dessouder le fil souple (long) sortant de S21/S20 au niveau de R29
051 : dessouder le fil souple (court) sortant de S21/S20 au niveau de C37
052 : dévisser les 2 vis de fixation des équerres
053 : déposer l'ensemble





11. plaque de 4 résistances

Cette plaque supporte les résistances R2, R3, R11 et R30.



054 : dessouder le fil allant à R1 au niveau de R30
055 : dessouder le fil allant à R3-C55 au niveau de F de L3
056 : dessouder le fil allant à C13 au niveau de la boudinette près de C55 et R3
057 : dessouder la connexion -HT au niveau de C55 et de C1
058 : dévisser la vis de fixation de l'équerre et déposer la plaque


059 : déposer le fil allant à l'anode de L3




12. dépose d'autres composants

Il reste quelques composants dans la partie gauche du châssis.
060 : dessouder le fil de CAG au niveau de C52
061 : dévisser le boulon de maintien de C52 et C56 et déposer ces 2 condos
062 : dévisser la vis de prise de masse de C55
063 : dévisser la vis de maintien de C55 et déposer ce condo. Le support de l'ampoule de cadran L7 se dépose en même temps.
064 : enlever la cosse sur le + de C50


065 : desserrer l'écrou de C50, déposer le condo
066 : dessouder le fil allant sur la prise PU au niveau de C36
067 : dévisser le boulon de C36, déposer le condo
068 : dessouder la connexion reliant C34-S20-G1(L3) au niveau de S20 et de G1 de L3
069 : déposer le boitier contenant S20 et S21 (2 vis)
070 : dessouder le fil venant de S18 au niveau de C34
071 : déposer C34 (2 vis)
072 : dessouder le fil (qui aurait du être blindé mais qui a déjà été changé par un simple) reliant R7 et L6 au niveau de L6
073 : dessouder au niveau de L6, les fils allant à S2, à R12 et C1
074 : dessouder ces fils à leur autre extrémité (sauf S2 déjà dessoudé)
075 : déposer C1 (2 vis, 2 cavaliers)

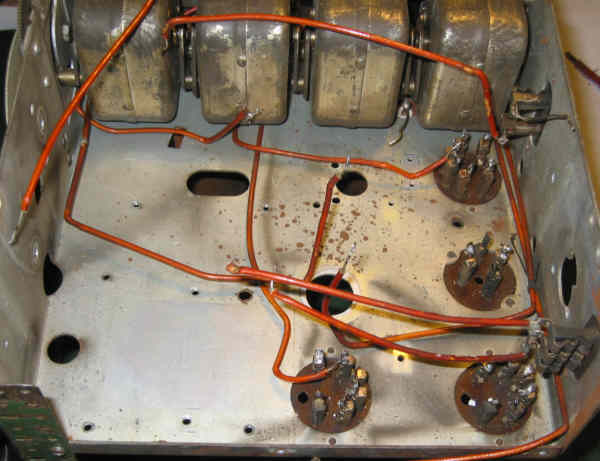

076 : dessouder le fil de chauffage allant à L1 au niveau de F' de L3
077 : dessouder le fil de la K de L3
078 : dessouder le fil reliant L6 et F de L5
079 : dessouder le fil de chauffage allant à L2 au niveau de F de L4
080 : dessouder la connexion entre les anodes de L4 et L5
081 : dessouder la connexion entre les cathodes de L4 et L5
082 : dessouder la connexion entre F' de L4 et F' de L5 :

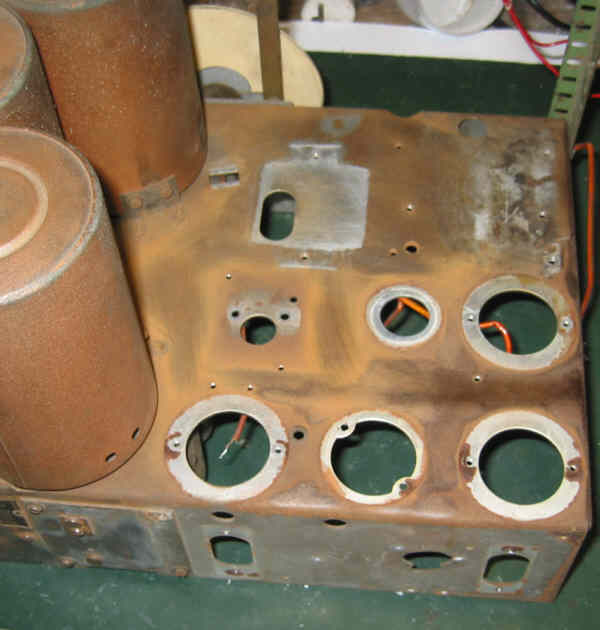

083 : déposer les 3 supports de lampes L3, L4, L5 (6 vis, 6 rondelles) :



084 : déposer le support de L6, la prise PU et la prise HPS (rivets à percer)





à suivre : décablage de la partie HF
