Alimentation d'essais
Cette alimentation ne servira que pour les essais du poste. Les composants serviront
éventuellement plus tard, si je fais un socle de présentation du poste, avec un ampli BF et peut-être aussi
un changeur de fréquence pour les GO...
Voici son schéma :
Cliquez pour télécharger le pdf...
Le transfo est un de récupération. Il a une section de l'ordre de 5 cm2,
donc une puissance apparente de 14VA environ.
C'est un modèle démontable, y compris la carcasse qui est en 2 parties: une pour le primaire
que j'ai conservé, une autre pour les secondaires.
Avant le débobinage, j'ai mesuré les tensions à vide, puis en débobinant,
j'ai compté les tours. J'en ai déduit la constante au secondaire : 10 tours par volt.

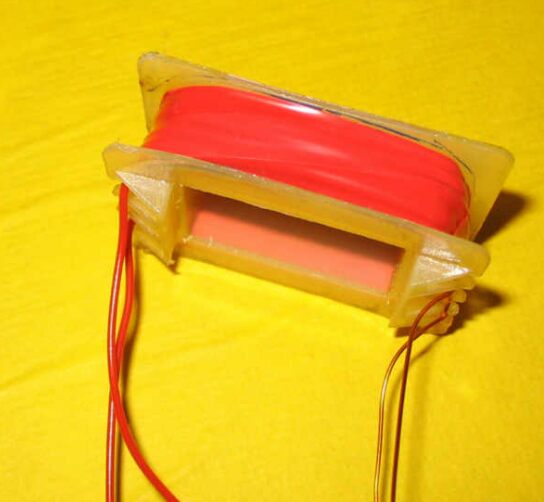

J'ai ensuite rebobiné 2 secondaires : un de 700 tours de 16/100 et un de 45 tours de 6/10.
puis réassemblé la carcasse,
puis remis les tôles.
Les 2 tensions "B" (+20B et +40B) ainsi que la tension de polarisation "C" (-C) sont
créées à partir d'un pont diviseur à diodes zener que j'ai déjà expérimenté pour le poste à 3NFB.
Un redressement simple alternance suffit amplement car le condo de filtrage est
sur-dimensionné. Les 18 diodes zener de 5,1V sont toutes en série, et sont polarisées par
la résistance de 2200 ohm.
On trouve donc toutes les tensions de 5V en 5V, il suffit de choisir les bonnes ! J'ai intégré tout le pont de diodes
zener dans un petit tube en plastique, et sorti juste les tensions qu'il me fallait
(plus le +60V au cas où...)
Un filtrage HF des sorties est fait grâce à des condos de 100 nF.
La polarisation est réglable par potentiomètre de 0 à -10V.
La tension de chauffage "A" est fournie par un redressement double alternance énergiquement filtré (3000 µF) et régulé à 1,6V
par un régu intégré LM317T
Le + de ce générateur est relié au "0V" (-B/+C/Ground), et le - donne donc le "-A". Le LM317T est sur dissipateur.
Voici une photo du dessus de cette alim :
Le tube noir devant le condo de filtrage HT est le pont diviseur à diodes zener.
J'ai soudé des cosses aux extrémités des fils du poste.
