Le bloc Catacomb



5. Ouverture du catacomb

Je viens de me rendre compte que les parois du boitier sonnent le creux, autrement dit, n'ont pas l'air d'adhérer au potting intérieur. Je vais donc essayer d'ouvrir ce boitier...
Plus exactement, je vais essayer de sortir l'ensemble du container. Celui-ci me semble bien régulier, et si vraiment le potting s'est rétracté, je devrais pouvoir réussir.
J'ai donc commencé par désaccoupler le catacomb du reste. Il faut tout d'abord démonter les 2 suspensions latérales qui forment 2 demi-cercles.







Puis, il faut débrancher tous les câbles arrivant sur le bornier du catacomb. Bien que j'aie le schéma de câblage, je préfère faire des repères, le remontage sera facilité.

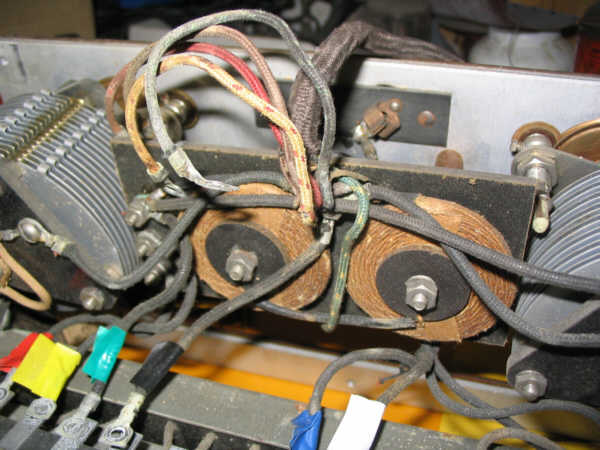

J'utilise des petits bouts de ruban adhésif de couleurs différentes, et j'ai fait une bonne quantité de photos sous divers angles. En voici quelques unes:





Certains câbles sont retenus par des ficelles qu'il faut couper.





Le toron d'alim peut être rabattu vers la face avant (en effet, il reste un fil connecté au rhéostat que je n'ai pas enlevé pour l'instant...on verra lors de la remise en état de la face avant)



Il faut aussi débrancher des fils de masse ainsi que ceux qui vont aux 2 condos.







La jonction d'anode L5 comporte 4 fils soudés ensemble (anode-primaire T11-CU-H1) il faut couper le fil qui va vers la prise en face avant





Le catacomb commence alors à sortir, mais il reste un fil qu'il faut dessouder (il relie le condo de 2µF, CB)





Voilà le catacomb sorti



On voit bien le N° de cette unité : C 206443.



Pour accéder à l'intérieur, il faut enlever la tôle du dessus





Et voilà le câblage supérieur. Les supports de lampes forment une plaque unique sur laquelle tout est riveté ou soudé.



Pour extraire le circuit, j'ai essayé avec un tournevis de faire levier



Et ça marche: en procédant tour à tour à chaque extrémité, l'ensemble glisse du boitier. Il faut ensuite interposer des cales, le glissement se faisant avec pratiquement aucun jeu.



A un moment donné, tout se libère: voici enfin l'intérieur dévoilé !



Seuls les bobinages et la résistance de 5M sont noyés, les condensateurs étant apparents (et à priori remplaçables...) et ce n'est pas du goudron, mais de la parafine !




6. vérification du catacomb

Evidemment, à ce stade, il faut espérer que les composants noyés sont en bon état.

On imagine mal comment procéder pour changer une des bobines. Bien sûr le plan de câblage interne renseigne de l'endroit où se trouvent les bobines, mais il faut fondre la parafine au bon endroit et on risque peut-être de débobiner les bobines si elles sont imprégnées.

Le minimum que je peux faire est de tester les bobines en mesurant les résistances aux points accessibles.
Et quand on réfléchit un peu, et grâce au plan de câblage et celui de principe, on peut accéder à tout!

En effet, le fait que les condos ne soient pas noyés, certaines connexions deviennent accessibles.
Voici les résultats des mesures de résistances:

Ouf ! comme on peut le constater, tout est bon. Incroyable, après 83 ans, toutes les bobines sont intactes. Il faut croire que le fait de tout noyer les a conservées.

Je n'ai plus qu'à vérifier les condensateurs. Là, c'est moins facile, il faut pouvoir dessouder un des fils de chaque condo pour pouvoir faire la mesure.

Voici l'emplacement de ces condos.
C1, C5, CN, C3 et C6 se trouvent du côté de L1:



tout au bout, C3 et C6 sont l'un sur l'autre:



C2 et C4 se trouvent au milieu du circuit:




Vu le schéma, il se trouve que l'on peut vérifier les condos C2 et C4 sans les dessouder :

mesure de C2 = 150pF (au lieu de 250 pF); cette capacité n'est pas très critique
mesure de C4 = 170pF (au lieu de 50pF);c'est le condo de détection, ce serait bien de le changer...

Pour les autres condos, je suis obligé de les isoler pour les mesurer (ils sont tous en parallèle avec des bobines (sauf CN que je pourrait mesurer tel quel)

Je dessoude une des pattes de C1, et là, catastrophe: la soudure lache DANS la parafine ! autrement dit, je n'ai plus de moyen de la refaire sans faire fondre celle-ci sur une profondeur d'au moins 1cm. Aïe, grosse bêtise !




7. Tentative de fusion de la parafine


Je vais tenter de faire fondre la parafine au moins du côté droit, c'est-à-dire sous les condos C1....C6.
Voici la méthode: j'ai posé le catacomb sur 2 boites en fer blanc sous lesquelles j'ai mis un couvercl de boite également en fer blanc.



Le catacomb est posé dans le bon sens, parafine vers le bas, donc.
Puis, au décapeur thermique, j'ai fait fondre la parafine jusqu'à découvrir les connexions sur C1 (il y en a 2: la bobine S2 et la bobine S8)
Il faut bouger sans arrêt le décapeur afin de ne pas rester sur place sous peine de faire brûler la parafine (et ça sent vraiment mauvais)




8. Réparation et suite des vérifications

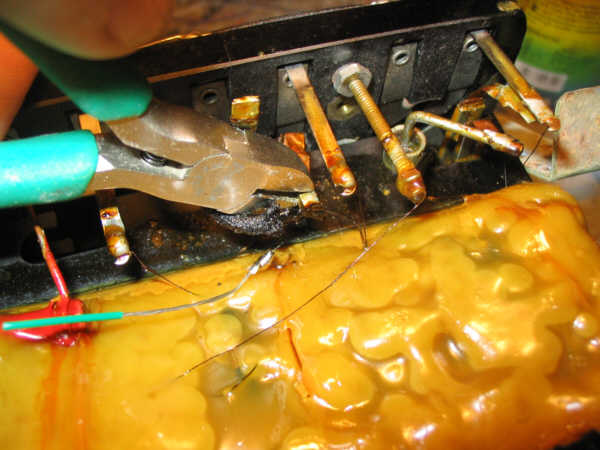

Les 2 fils dégagés, il faut les réunir avec un petit morceau de fil multibrins les entourant, afin de faire une belle soudure.



a) Tant que C1 et dessoudé, je le mesure : 1200 pF (au lieu de 200 pF), pas d'hésitation, il faut le changer.

Avant de le faire, je profite pour vérifier C5. Pour l'isoler, ce coup-ci, je ne dessoude rien: je coupe la connexion au niveau du raccord du +90B.



b) Mesure de C5: 1100 pF....étrange...et si les valeurs normales étaient celles-ci ?

c) Je vais vérifier la fréquence de résonance. Pour celà, je reconnecte C1 grâce au petit fil ressoudé.

Et je fais la manip suivante:

Fichier pdf  Comment faire la mesure...

Je relie un générateur sinusoïdal entre la grille de L3 et la connexion -C.

L'oscilloscope branché sur C1, masse sur le +90B, point chaud sur la soudure refaite.

Et je fais varier la fréquence du générateur autour de 42kHz, valeur nominale de la FI.

Résultat:
la résonance se situe à 42,6kHz, autrement dit, C1 est bon, et la valeur nominale est de 1200 pF (et non 200 pF !)
Je profite pour mesurer la bande passante à -3dB: Fcb=40,8 et Fch=44,4kHz, soit une bande de 3,6kHz...pas question de recevoir de la HiFi....

d) Je vérifie de la même manière l'autre transfo FI, selon le branchement suivant:

Fichier pdf  Comment faire la mesure...

Résultat:
la résonance se situe à 42,9kHz. Donc C5 est bon (un peu faible) et l'écart de 300 Hz entre les 2 résonances ne nécessite pas de régler C5.
Ouf, je sais maintenant que les 2 transfos FI sont bons et pas trop mal accordés.

e) Mesure de C6 (50pF): ce condo a une connexion isolée (l'entrée cadre) donc la mesure est possible. J'ai mesuré 150pF. Valeur un peu forte...mais acceptable. D'ailleurs, qui me prouve que 50pF est la bonne valeur ??
Mesure de C3 (50pF): le mieux est de dessouder le point triple C3-CN-S7 puisqu'il faut aussi mesurer CN.
résultats: C3 = 150pF, CN = < 5pF.

f) résumons les mesures: (valeurs en pF, et entre parenthèses, valeurs sur le schéma)


Au vu de l'erreur sur C1 et C5, je serais plutôt partisan de dire que les valeurs sur le schéma sont erronées et que les mesures effectuées sont bonnes.

C2 n'est de toutes façons pas critique

C4: sa valeur réelle mesurée me semble plus cohérente que 50 pF, la constante de temps RC4 fait 0,85ms, soit une fréquence de coupure de 200Hz, ce qui est tout à fait correct pour une détection à condensateur shunté.
C1 et C5 doivent bien avoir la valeur de 1200 pF pour que les FI résonent à 42kHz.

C6, liaison de cadre peut très bien avoir la valeur de 150pF au lieu de 50pF, ce n'est pas gênant car l'impédance de fuite de grille de L1 est une bobine (S3) qui doit présenter une valeur importante dans la gamme PO

Seule la valeur de C3 idéale est difficile à déterminer: elle est fonction de la self de S7 et du condo de neutrodynage CN dont la valeur est inconnue aussi.
CN a l'air d'avoir une valeur correcte. Après tout, ce n'est pas très gênant, les ersatz présenteront une capacité grille-anode certainement bien inférieure à la lampe d'origine, le neutrodynage se justifiera moins...

Bref, je considère que le bloc catacomb est fonctionnel !
Je n'ai plus qu'à remettre le boitier. L'opération est simple, il suffit de glisser le bloc dans le boitier et de remettre les vis (6, dont 2 plus longues au milieu)




9. Suite des vérifications


a) mesure de CT, c'est le condo qui est resté accroché au catacomb (il vient en parallèle sur le HP): 2nF environ. La mesure de la résistance de fuite donne plus que 30Mohm. Donc, ok pour CT

b) mesure de CU, c'est le condo qui est fixé à côté de CT sur la face avant (en parallèle avec le primaire de T11): 2nF aussi, résistance de fuite >30Mohm aussi, ok pour CU

c) mesure de CB, c'est le condo de filtrage du +90. La mesure de résistance de fuite donne 18kohm, la capa étant de l'ordre de 1µF. Autrement dit, CB est à changer.

d) mesure des CV: 660pF au maximum. Pas de CC lors de la manoeuvre. ok.

e) mesure des rhéostats: K=5 ohm, U=50 ohm. Ces valeurs me semblent tout à fait correctes.

f) mesure du transfo d'oscillateur: les 2 enroulements (formés chacun de 2 bobinages en série) font 1,5 ohm. ok.
Sur la face avant, les manoeuvres des CV et des rhéostats sont dures: il faut démonter tous ces éléments pour les nettoyer et les lubrifier.




rénovation de la face avant...
