Fabrication de l'ersatz 2HMD-A version "Spezial"





1. Caractéristiques de l'ersatz

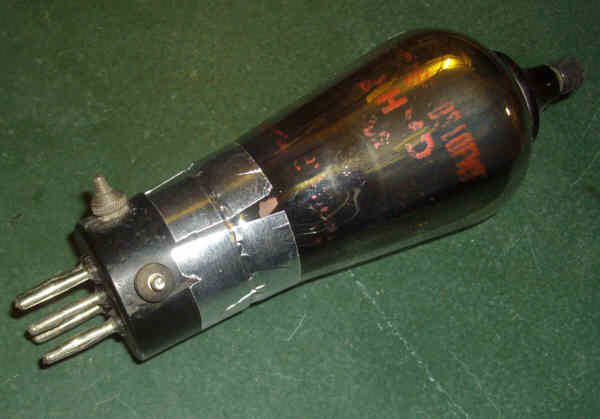

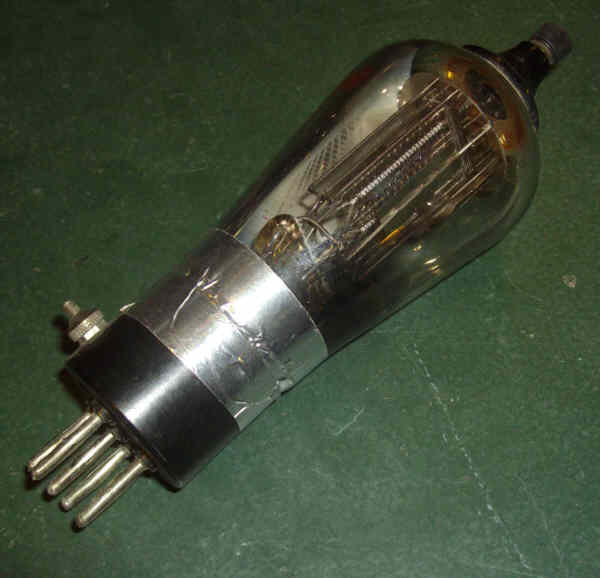

Lampe remplacée : 2HMD "Spezial"

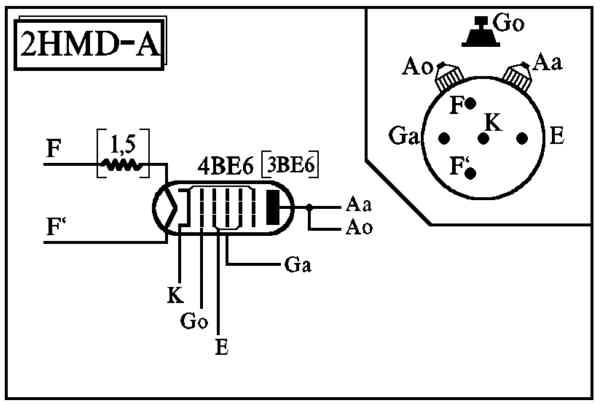

Schéma :2613


Immatriculation: --000



2. Culot

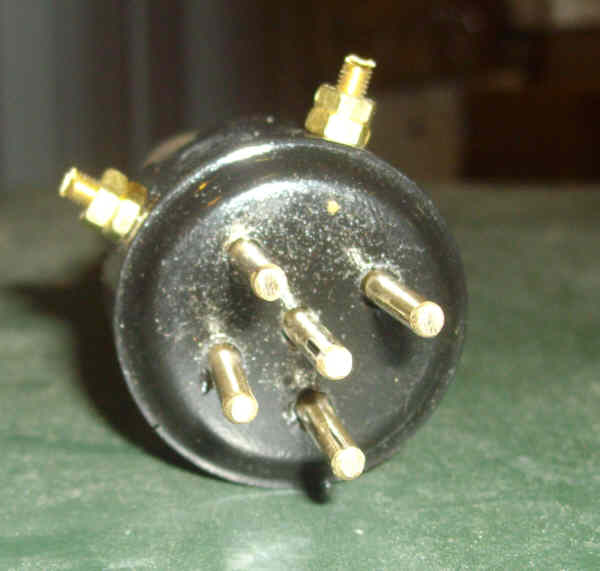

Culot européen 5 broches + 2 bornes latérales + plot supérieur
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout, les plots latéraux sont des vis laiton et double écrous pour assurer un bon contact sur les récepteurs




3. Ampoule en résine

L'ampoule est un tube cylindrique de 50 mm de haut, terminé par une embase de connexion supérieure de lampe ancienne
Quantité de résine teintée noire (2 gouttes) : 7 cl (11 mm de hauteur dans le pot)
Quantité de catalyseur : 2,5 ml
Avec ces quantités, on prépare une ampoule et 3 culots européens

Utiliser le moule spécial ainsi que le contre-moule servant aussi aux bobines BA5
Souder un fil de cuivre 8/10 longueur 110 mm sur la tête d'une vis M3x30 en laiton


Introduire le fil dans l'axe du contre-moule, jusqu'à ce que la vis soit en butée



Introduire la vis dans le trou central du moule préalablement plié sur lui-même



Redéplier le moule, et pousser la vis de façon à ce que le contre-moule dépasse de 32-33 mm (surtout ne pas tirer le contre-moule, il faut que la vis soit toujours à son contact !)


La vis doit dépasser de 9 mm environ :


Poser l'ensemble sur une cale comportant un trou de manière à ce que la ne porte pas
Suspendre le contre-moule avec un support réglable; vérifier le centrage dans le moule, couler la résine (égaliser autour du contre-moule pour avoir au final la même épaisseur partout)



Démouler en enlevant d'abord le contre-moule, puis en pliant le moule sur lui-même


Installer une rondelle et deux écrous M3 laiton sur la vis de l'ampoule; serrer le premier.



4. Câblage de la lampe

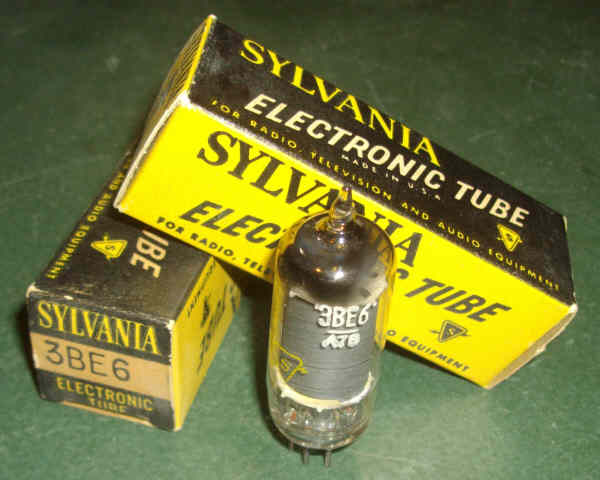

Lampe utilisée : 4BE6 ou 3BE6

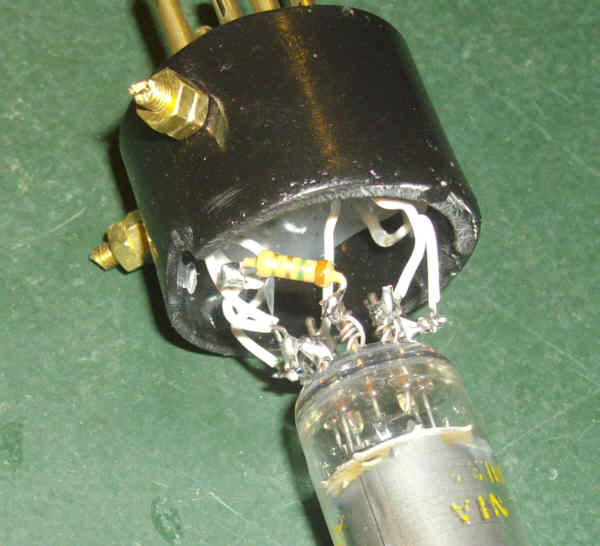

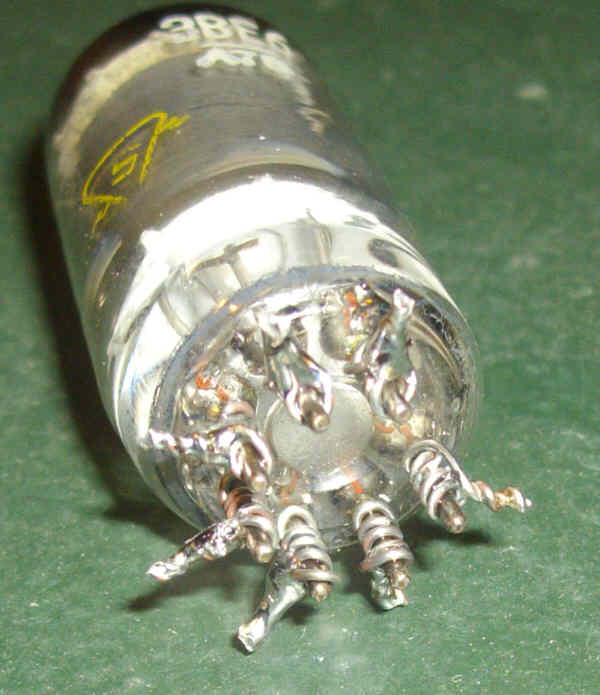

faire 7 boudinettes sur les broches de la lampe :


câbler selon schéma, les fils du culot :


Dans le cas de la 3BE6, ajouter une résistance de 1,5 ohm en série sur un des fils de chauffage.

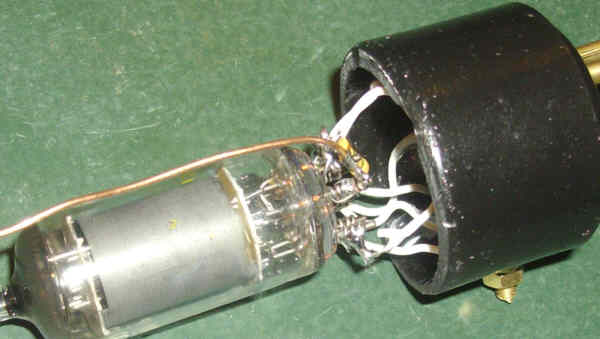

Connecter un bout de fil de quelques cm sur la boudinette de la broche G1 :




5. Vérification de fonctionnement

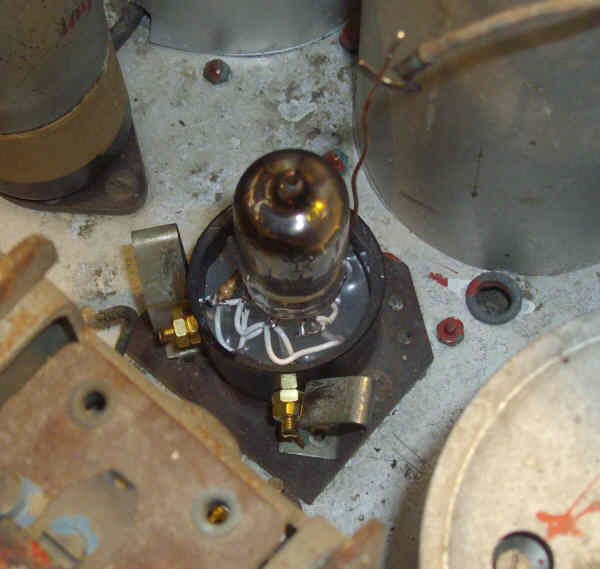

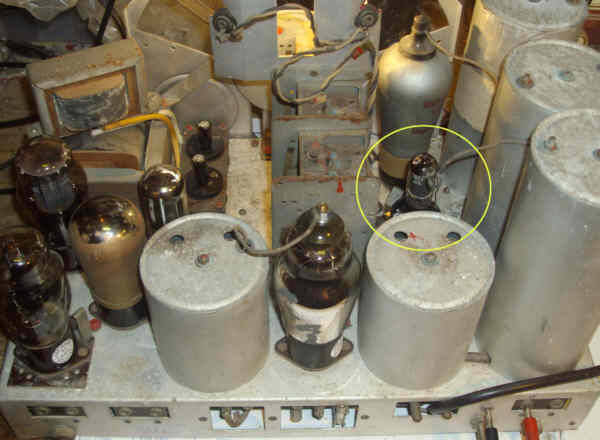

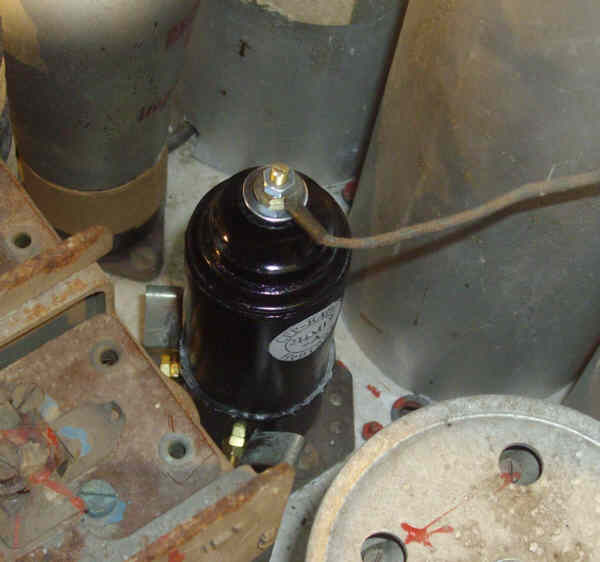

Installer l'ersatz sur le poste LOEWE type Thule en L2 (mélangeuse), à la place de la vraie 2HMD.


Faire le contact entre le fil sortant du transfo d'oscillateur et le fil de la broche G1.


Vérifier le bon fonctionnement, en particulier en OC.



6. Finitions

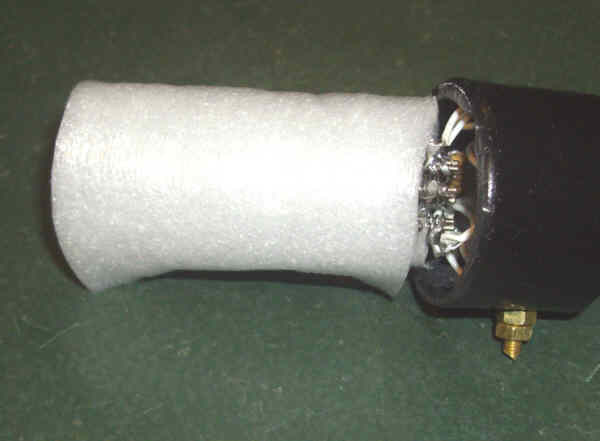

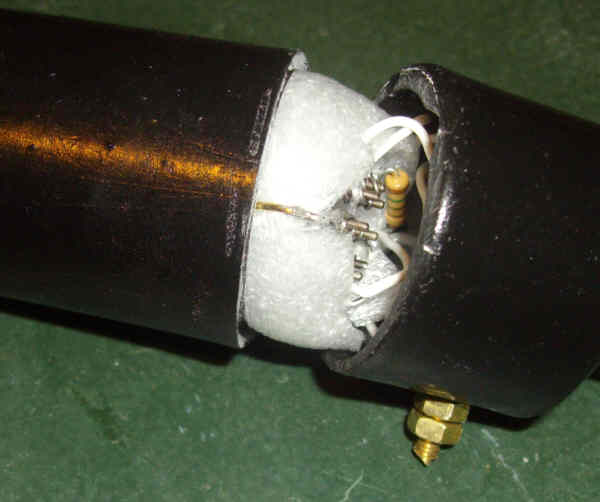

Dessouder le fil provisoire et envelopper l'ampoule de quelques tours de mousse pour l'immobiliser dans l'ampoule, afin d'éviter les chocs :

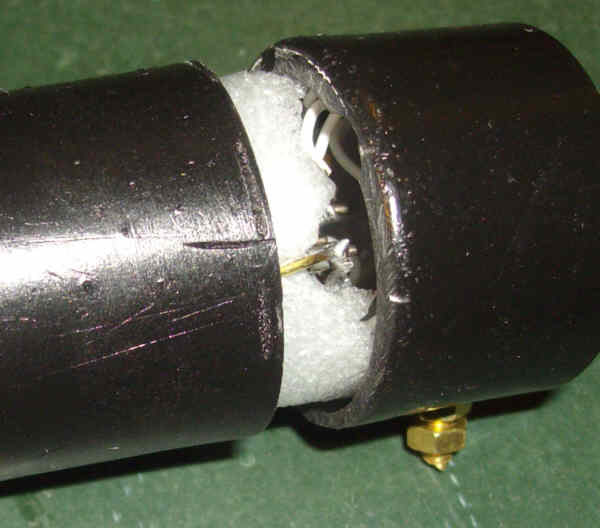

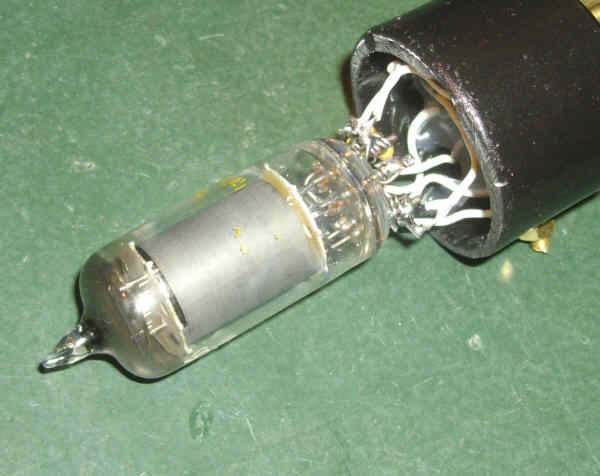

coiffer la lampe par l'ampoule, en tirant le fil doucement, et le souder sur la broche G1, après l'avoir raccourci à la bonne longueur :

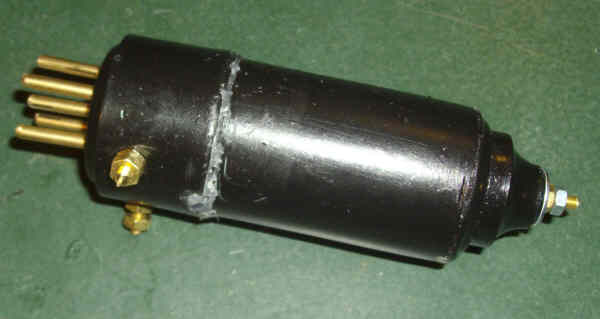

Coller le culot et l'ampoule à leur jonction :

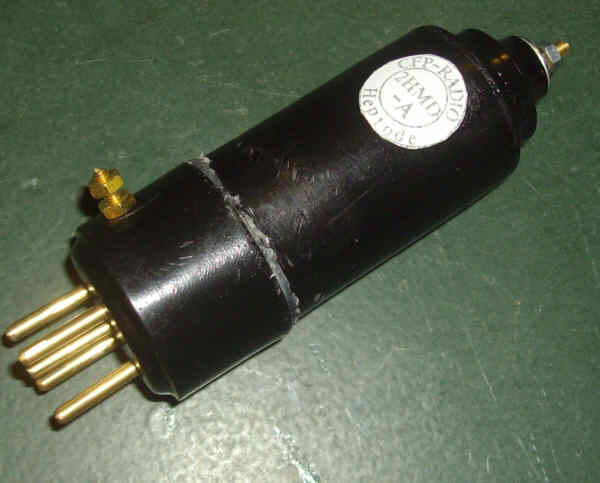

Coller l'étiquette de référence

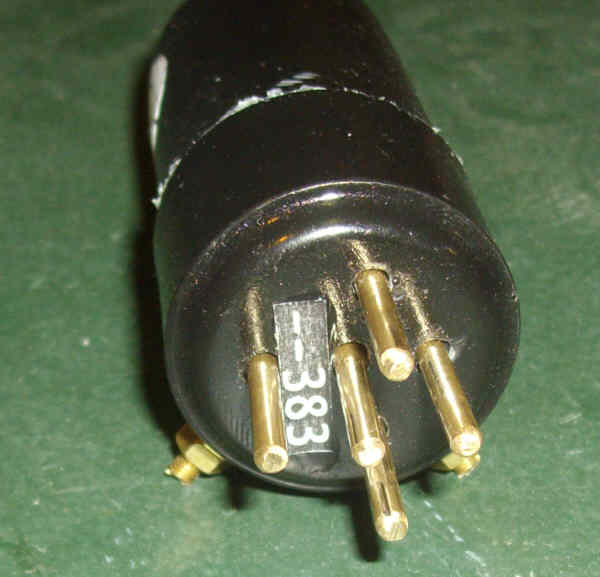

coller l'étiquette de numérotation :


vérifier une dernière fois le fonctionnement sur poste outillage :
