Fabrication des ersatz B2038-A et B2099-B





1. Caractéristiques des ersatz

Lampes remplacées : B2038 et B2099
La fabrication de ces 2 ersatz ne diffère que par la lampe utilisée :
ECC81 pour la B2038-A
ECC83 pour la B2099-B

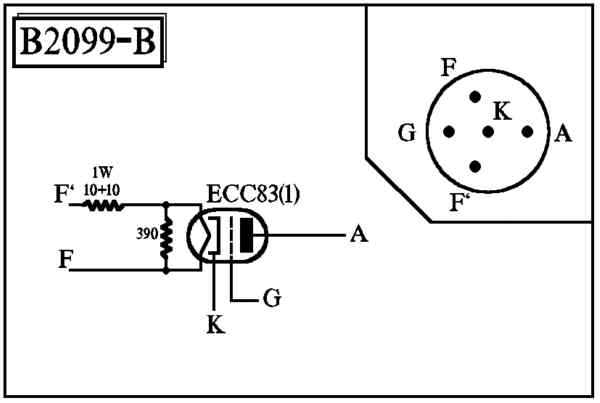

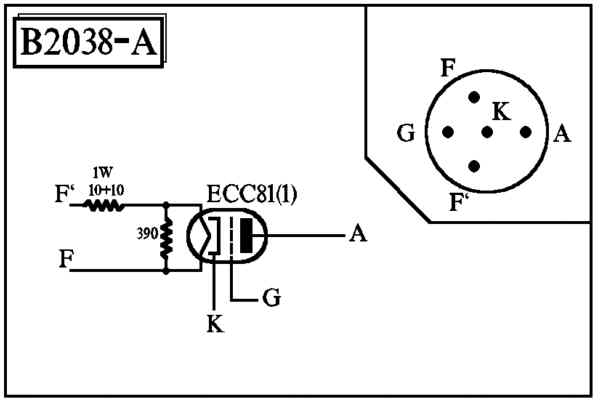

Schémas :2668 et 2669



Immatriculation: --000 (universel)



2. Culot

Culot européen 5 broches
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout




3. Câblage de la lampe

Lampe utilisée : ECC81(B2038-A) ou ECC83(B2099-B)
une seule triode sur les 2 est utilisée, les filaments sont utilisés en série !

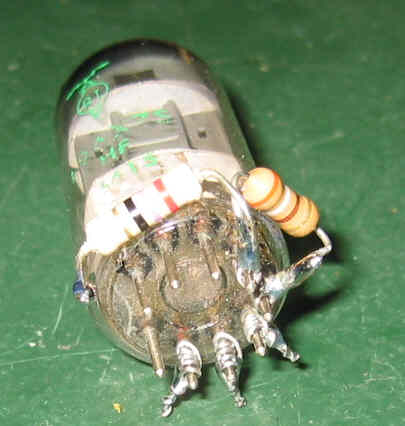

faire 5 boudinettes, câbler selon schéma :

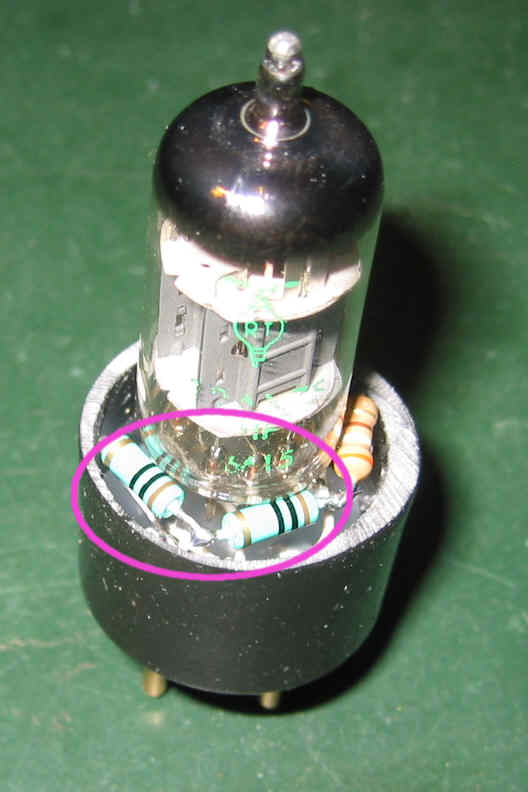

Sur cette photo, la résistance série est une 27 ohm, mais il est préférable d'utiliser 2 résistances de 10 ohm en série !

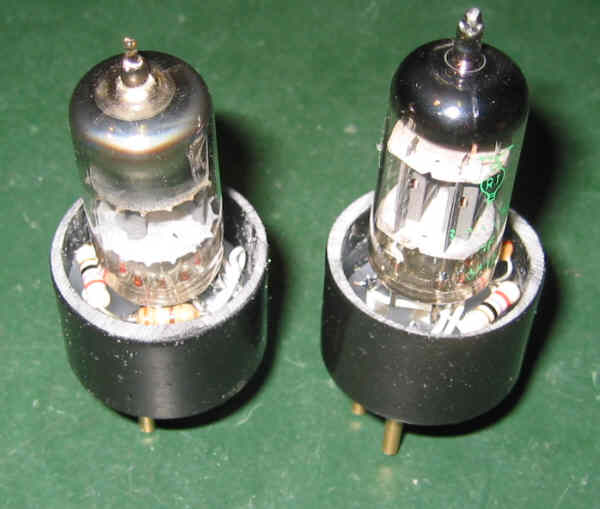

Raccorder le culot et enfoncer la lampe dans le culot :




4. Vérification de fonctionnement

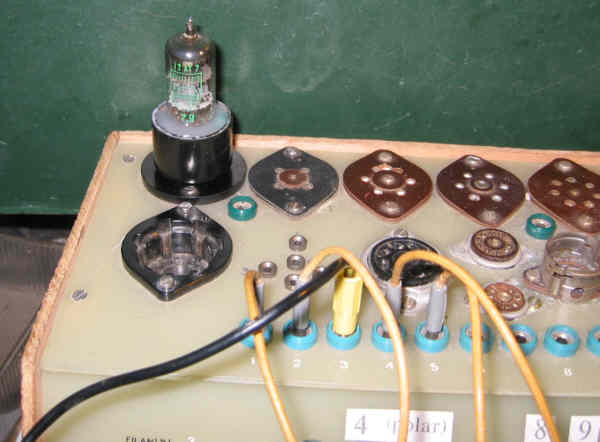

Installer l'ersatz sur le lampemètre 266


Vérifier le bon fonctionnement en comparant au point de repos nominal :
Va = 200V
Vf = 16,5V (2 résistances de 10 ohm, sinon, 20V)
B2038-A : Vg=-3V, Ip=6mA
B2099-B : Vg=-1,5V, Ip=0,2mA



5. Finitions

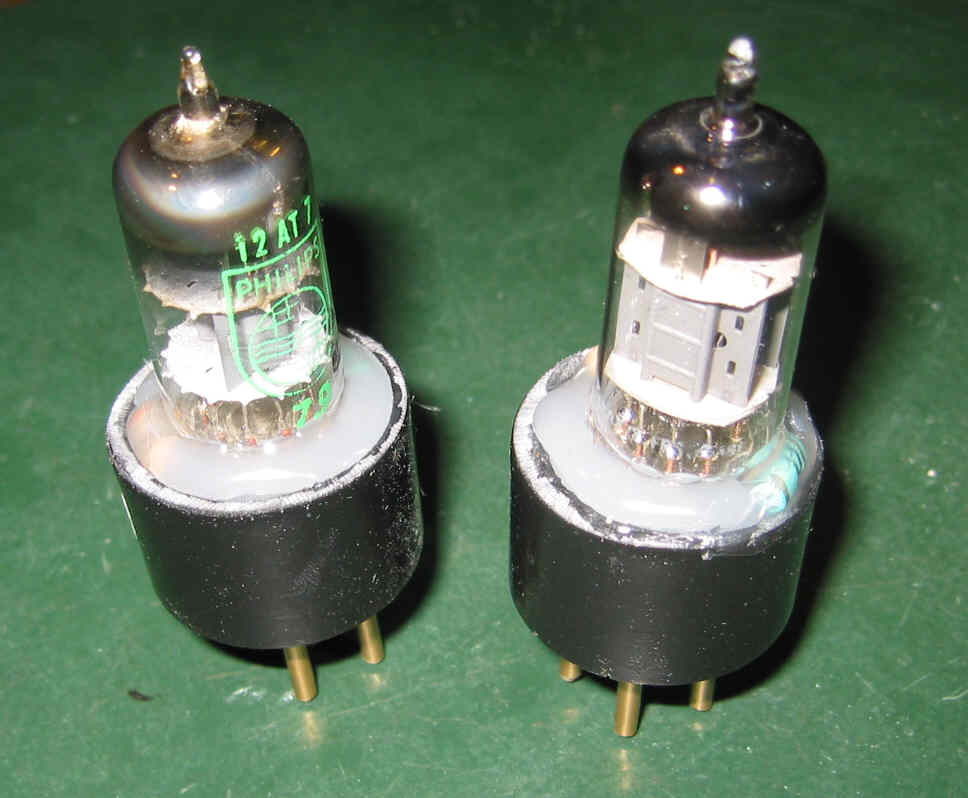

Couler de la colle thermo dans le culot pour immobiliser la lampe :

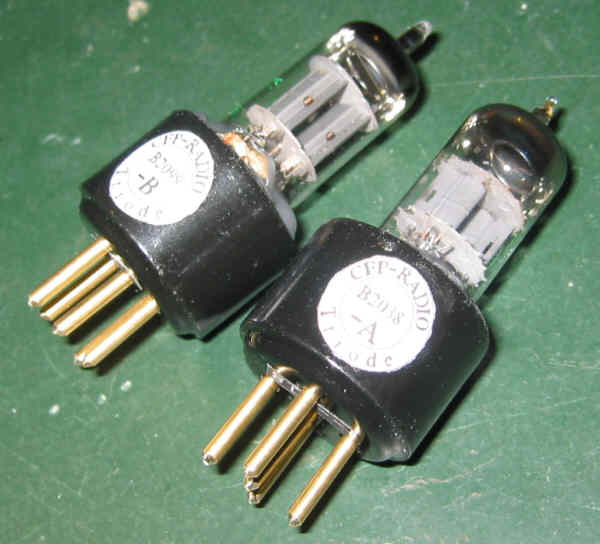

coller l'étiquette d'identification :

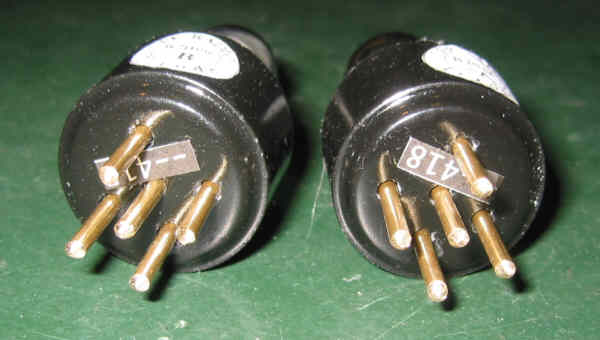

coller l'étiquette de numérotation :
