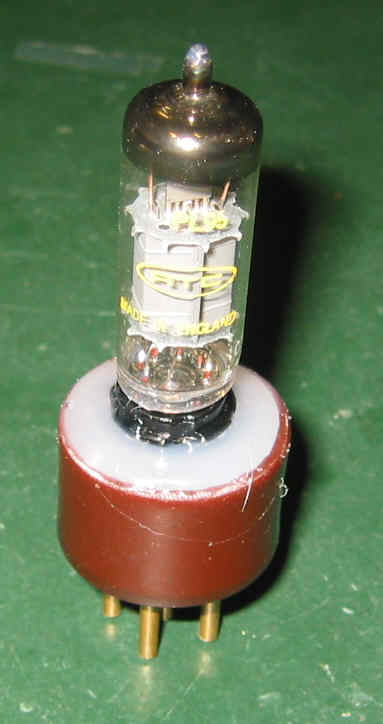

Fabrication de l'ersatz B443-L (et B443-LL)





1. Caractéristiques de l'ersatz

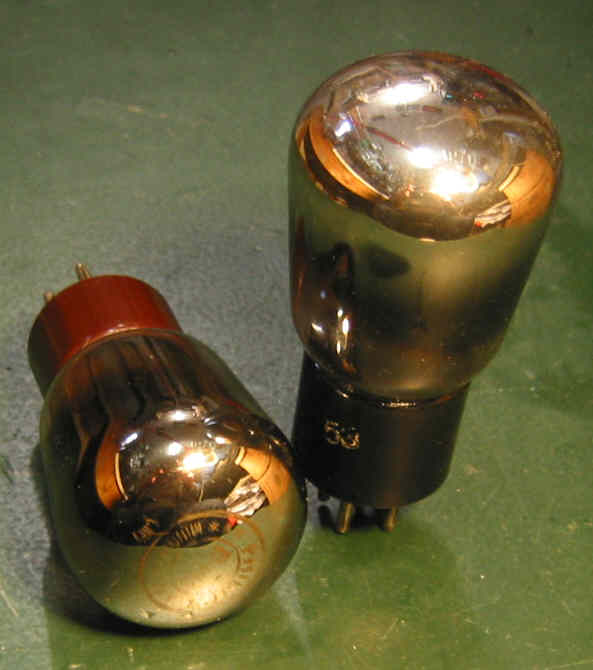

Lampes remplacées :
B443 à 5 broches ou 4 broches + G2 latérale

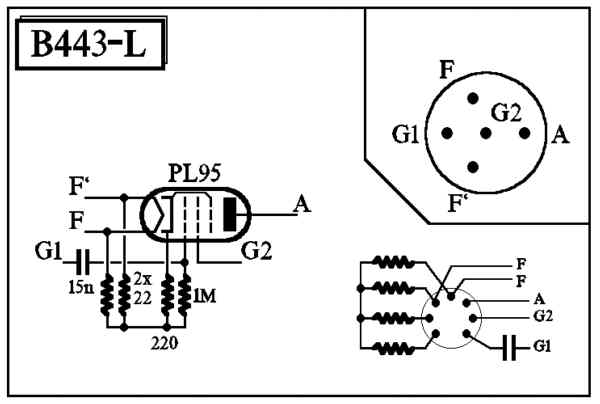

Schéma :2761


attention ! dans le cas de l'utilisation d'une 4GZ5, remplacer la 220 ohm par une 270 ohm et changer le brochage !!!
Immatriculation: --000 (générique ersatz spécifique)



2. Culot

Utiliser le moule 5 broches européen (ou 4 broches dans le cas de la sortie G2 sur le côté B443-LL)
Teinter en noir

Les broches sont usinées par UND.


La broche G2 (version B443-LL) est un boulon M3

Veiller à ce qu'elle ne dépasse pas plus de 6 mm du culot !

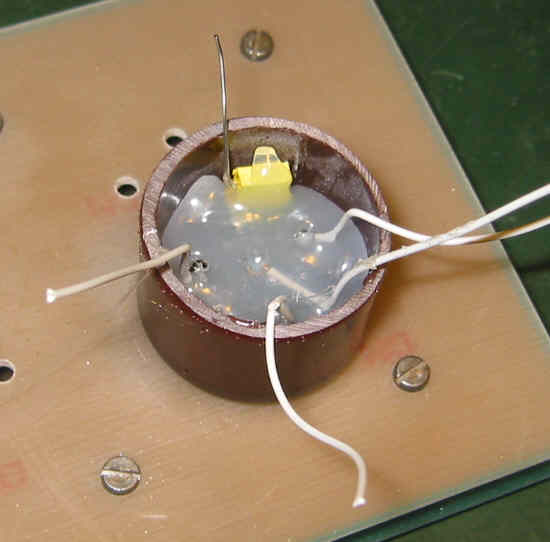

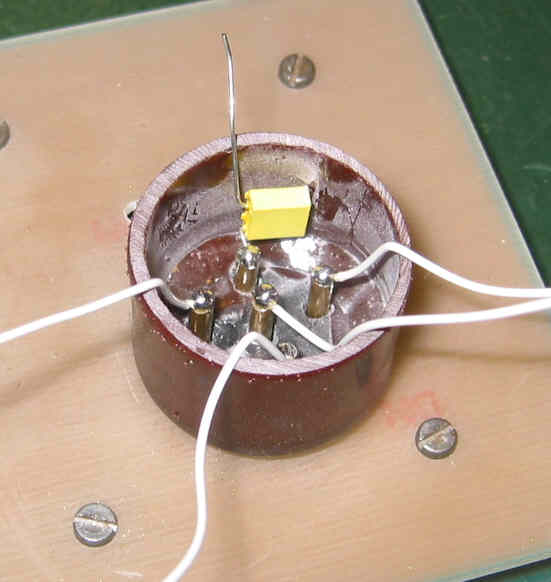

avant la coulée, installer le condo sur la broche de grille





3. lampes utilisées

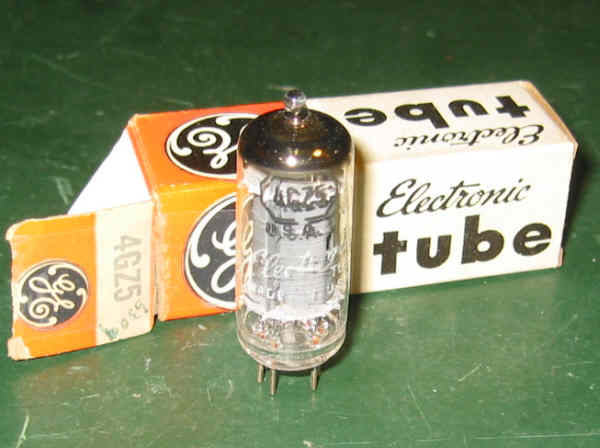

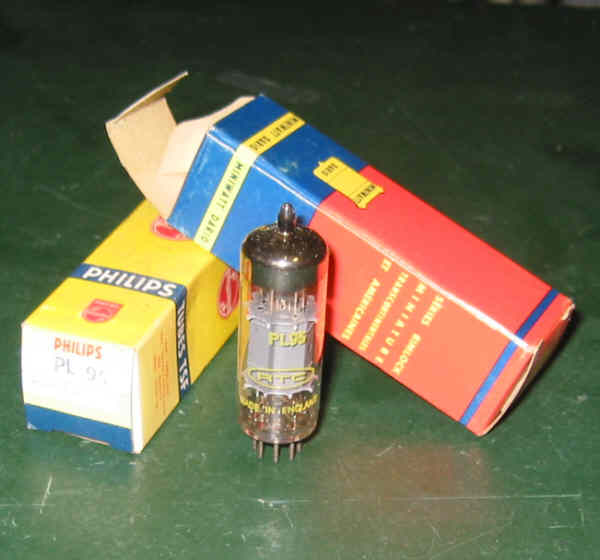

Cet ersatz utilise les lampes PL95 ou 4GZ5 :





4. Câblage

Ces ersatz sont des adaptateurs munis de supports miniatures. Il suffit donc de câbler ce support :

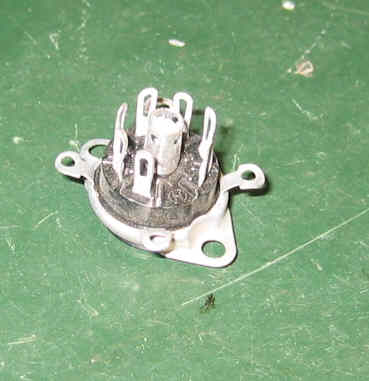

aplatir les cosses et supprimer le canon central pour gagner en hauteur :

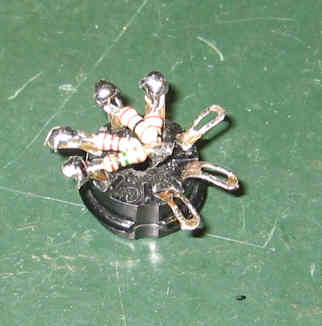

câbler les 4 résistances :


couper les fils du culot et les raccorder au support :

la cosse de grille reçoit le fil du condo

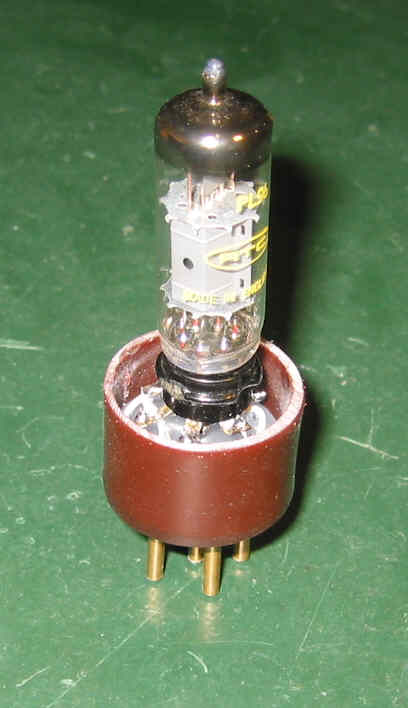

installer la lampe :



5. Vérification du fonctionnement

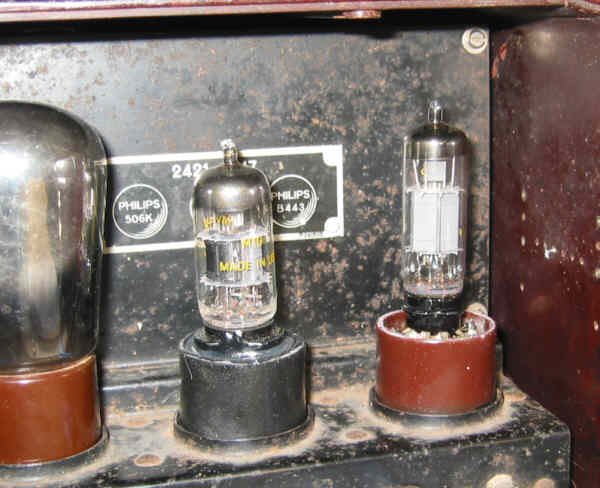

Installer l'ersatz sur le châssis PHILIPS 830A ou sur le poste PHILIPS 2517



vérifier la bonne sonorité.



6. Finitions

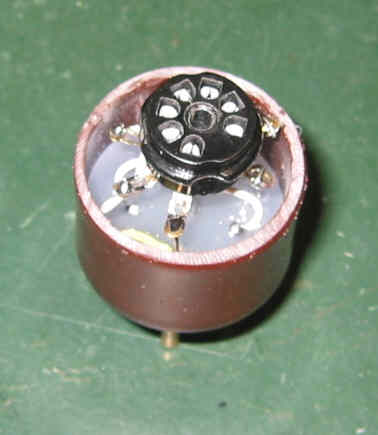

Enfoncer le support (muni de la lampe) dans le culot et le maintenir bien vertical, noyer les fils avec de la colle thermo; remplir le culot complètement.


Vérifier de nouveau le fonctionnement

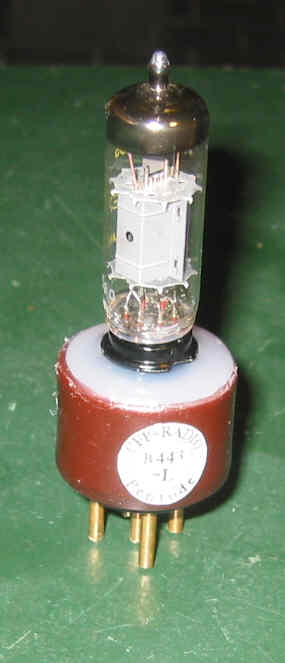

Coller l'étiquette de référence de la lampe

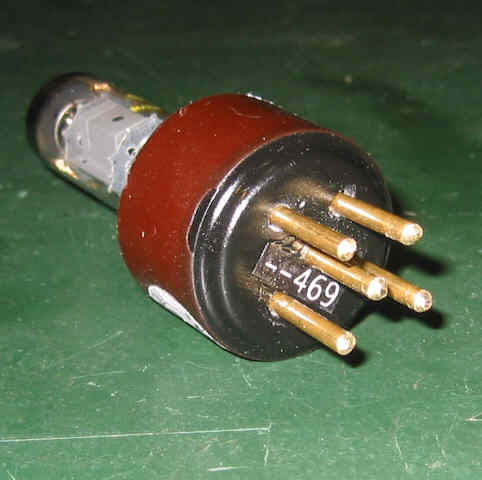

Coller l'étiquette de numérotation :

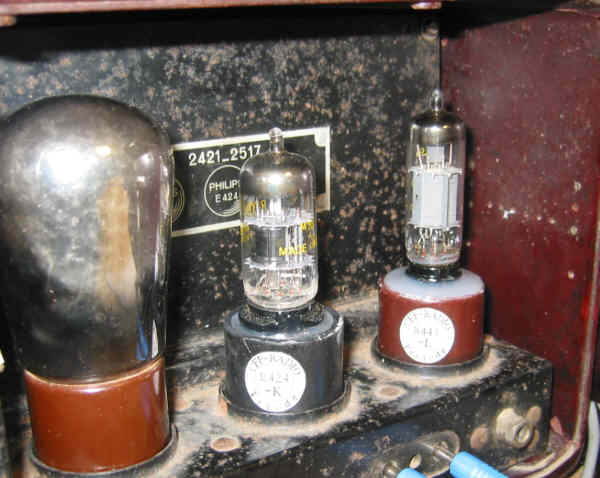

vérifier une dernière fois le fonctionnement :
