Theremin



Etude d'une copie - construction d'une maquette



Une fois n'est pas coutume ...
Il y a quelques années, j'avais eu l'idée de construire une copie d'un Theremin.
Un Theremin, c'est un instrument de musique électronique, l'ancêtre des synthétiseurs !


Le premier a été construit par RCA, aux US, dans les années 20. La maquette que j'ai construite utilisait des tubes européens (genre E415 par ex). Je m'étais efforcé de respecter le schéma et les dimensions mécaniques.

Avec Fred, on a dans l'idée d'en reconstruire un, peut-être avec des tubes américains d'époque. Avant ce projet, voici quelques photos et documents sur celui que j'ai fait ...

Tout d'abord, voici le schéma d'origine :


et le schéma de la maquette que j'ai construite à télécharger ici

quelques mots concernant le fonctionnement de l'engin :
- deux oscillateurs de fréquences proches battent pour produire une fréquence très basse, audible.
- Un des oscillateurs est fixe, mais ajustable, l'autre est variable: sa fréquence varie lorsqu'on approche la main d'une antenne
- le fait d'approcher la main de cette antenne fait donc varier la note émise
- une autre antenne permet, par l'approche de l'autre main, de faire varier l'amplitude, donc le volume sonore de la note.
- Pour jouer de cet instrument, il suffit donc de bien se servir de ses deux mains ...

Les fréquences produites sont proches de 173 kHz, donc en plein dans la bande GO ! Voilà pourquoi cet instrument n'a jamais atteint l'Europe (du moins tel quel, car il y avait aussi le générateur d'ondes Martenot)
Quelques photos de construction ....


Le châssis de la maquette est en ... bois !

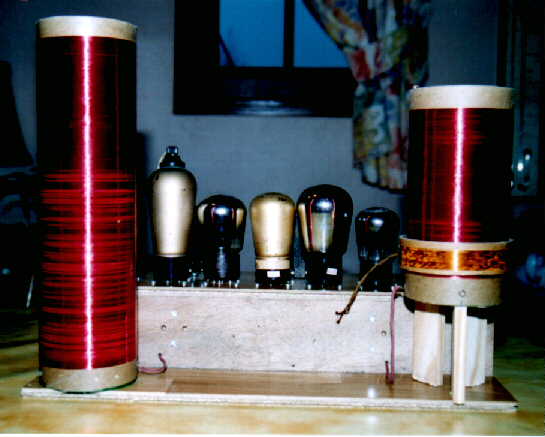

Vue de l'arrière, les deux bobines de "tirage" des oscillateurs; à gauche, celle de fréquence de la note, à droite, celle du volume avec son secondaire coulissant pour régler le volume minimal


Vue du dessus : remarquez les 2 transfos BF d'époque ....


Le dessous et le câblage en volant


Un des transfos oscillateur et ses trimmers de réglage


Les deux oscillateurs; notez les transfos orientés perpendiculairement pour éviter le couplage


Le CV de réglage du "zéro", battement nul lorsque la main est loin de l'antenne


Les deux grosses bobines de tirage de fréquence

Voici 4 fichiers MP3 à télécharger pour écouter ce que donne cet instrument :
extrait N°1
extrait N°2
extrait N°3
extrait N°4

Quelques détails de construction des bobines :

bobinage pour les 2 oscillateurs de fréquence (173 kHz)

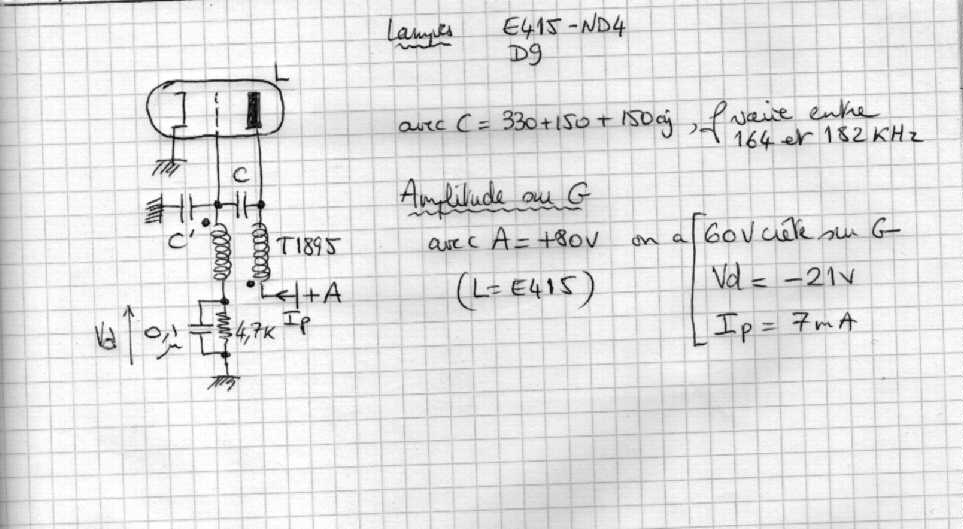

le schéma d'un des oscillateurs


Les deux oscillateurs et le mélangeur produisant le battement


La bobine de tirage de fréquence de l'oscillateur de note


L'oscillateur de commande de volume


le bobinage oscillateur légèrement différent de ceux des oscillateurs de note


La construction de la bobine de tirage de l'oscillateur de volume avec son secondaire coulissant


Le synoptique du Theremin : les deux fonctions principales


L'alimentation
