Recycler un ancien téléviseur noir et blanc :





adaptation en moniteur vidéo d'un Philips 1786A



1. Présentation du projet

Voilà, bientôt, plus aucune région de France ne recevra la télé en analogique ... Il faut se rendre à l'évidence, une page importante de notre histoire technique va se tourner !
Jusqu'alors, on pouvait encore utiliser des anciens TV N&B soit avec un modulateur VHF, soit en leur ajoutant un tuner UHF. Mais là, cette seconde solution va devenir inutile !

Néanmoins, il y a une possibilité de recyclage de ces téléviseurs : les transformer en moniteur afin qu'ils puissent afficher un film sur DVD, une vidéo prise par un camescope ou encore mieux, une émission en TNT !

Ce projet consiste donc à adapter un TV N&B 819 lignes pour être compatible avec les sources vidéo actuelles.
Pas question (pour le moment) de l'adapter à la HD : toutes les sources standard fournissent, même si elles sont HD, un signal vidéo compatible 625 lignes (576i)



2. Le téléviseur à modifier

Voici le Philips TF1786A :


c'est un 43 cm de 1958 :


il est complet, même le dos est présent :


à l'intérieur il semble complet aussi (il manque la tôle de la THT) :


C'est important qu'il soit complet car avant de le modifier, il faut vérifier qu'il fonctionne !



3. Etat des lieux du téléviseur

Tout d'abord, un bon nettoyage du châssis. Pour l'enlever, il y a 4 vis à oter tout à l'arrière, par le dessus, et desserrer les brides à l'avant, par le dessous (4 vis à desserrer sans les enlever).
Puis, il faut débrancher :
- le déviateur
- la tétine THT
- le connecteur du CRT
- le HP
- le fil de mise à la masse du déviateur et de la bride de maintien du TRC

ensuite, le châssis se glisse par l'arrière :


il a besoin d'un bon dépoussiérage :



Le tube cathodique est à nettoyer aussi. Pour cela il faut l'enlever de la caisse, mais avnt on repère l'orientation du déviateur :


et de l'aimant du piège à ions :


la bride est simplement enlevée après avoir dévissé les papillons. Le tube s'enlève facilement pour le nettoyage ...
Pendant celui-ci je me suis aperçu que le culot ne tenait plus (comme d'habitude). Donc réparation ! Rallonge des fils :


puis soudage du culot et immobilisation par de l'alu adhésif :


une fois cette réparation terminée, un passage sur le régénérateur/mesureur de tubes m'indique un tube pas très frais.
Une fois régénéré, j'ai obtenu un courant pas trop mal (40µA à -25V). On verra bien ...

condensateurs comme d'habitude TOUS les condos goudron sont à changer et à remplacer par des polyester !
de même les chimiques ... voici mes bêtes noires :



et voici les gros chimiques explosifs :


voici le rotacteur VHF devenu inutile :


et les étages FI vision et son désormais inutiles aussi :


au boulot ....



4. Révision - simplification

Tout d'abord, enlever le rotacteur :


puis commencer le démontage des amplis FI et composants attenants :





même les transfos FI sont enlevés :


puis les goudrons sont changés :


les chimiques aussi. Les cartouches sont enlevées :


et remplacés par des condos récupérés dans des alims à découpage de PC, montés sur une plaque d'époxy boulonnée sur le châssis :


les filaments des lampes du rotacteur sont remplacés par des résistance dans la chaine :


même le condo de découplage de cathode de la pentode vidéo y passe, et une embase RCA est installée sur le châssis, c'est l'entrée vidéo :



le câble secteur est changé, ainsi que les fils allant à l'inter M/A :




5. Essai - amélioration

Quand on procède ainsi (changement des condos, vérification partielle de certains composants) en général, ça marche du premier coup !
Voici une des premières images :


j'avais déjà remarqué un phénomène sur les images sombres sur d'autres TV, mais sur cleui-ci, c'est plus flagrant :


ce sont des bandes grises verticales régulièrement espacées. En fait, ce sont les salves de porteuse chroma au début des lignes :


en haut, le signal vidéo issu d'un lecteur DVD (même lorsque le fil est monochrome, les salves sont présentes), en bas, le signal vidéo sur la grille de la PL83.

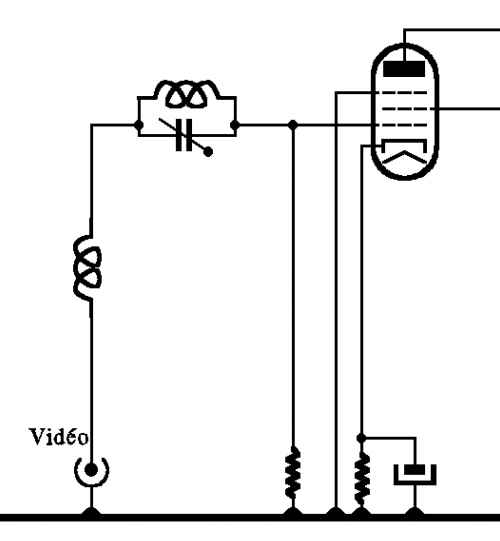

Le remède est assez simple sur ce TV, il suffit de mettre une trappe à 4.43MHz. On a déjà une bobine en série avec le signal vidéo, il suffit de lui mettre ne parallèle un condo ajustable :


et de régler l'ajustable de façon à ce que sur image sombre, les bandes soient supprimées :


voici la salve supprimée sur le signal vidéo sur la grille de la PL83 :


voilà l'ajustable installé :


voici le schéma d'origine; S68 est la bobine sur laquelle l'ajustable est câblé, S67 est la bobine en série qui a été conservée. Tout le reste est supprimé.


Comme d'habitude, les traits blancs ont fait leur apparition :


le remède est connu, un monostable. J'ai choisi de pouvoir régler la durée grâce à un potard situé à l'arrière, remplaçant celui que j'ai enlevé lors de la simplification (gain rotacteur):


Voici la mesure du créneau d'effacement; sonde sur le signal vidéo :


et sur la sortie blanking :


et voici les oscillogrammes; en haut, le top de synchro trames, en bas, le créneau d'effacement :


D'autre part, le contraste n'étant pas fameux, j'ai remplacé la PL83 par une EL183 qui procure plus de 2 fois plus de gain; voici à titre de comparaison les signaux vidéo sur la cathode du CRT avec une PL83 :


et avec une EL183 :


L'image est alors bien contrastée.
Ce qui permet d'insérer en entrée un potentiomètre de réglage (100 à 220 ohm) ou un commutateur monté en potentiomètre, afin de pouvoir régler le contraste et surtout de boucher le trou de la commande de canal !

Pour le son, pas trop de souci, il suffit d'une embase RCA au niveau du potentiomètre de volume et le tour est joué.

Il reste la modification 625 lignes qui consiste à insérer dans le circuit d'alim de la PY88 une résistance découplée afin de réduire la largeur de l'image :




6. Schéma

Voici les schémas; l'ampli son :


l'ampli vidéo :


la synchro :


la base de temps trames :


la base de temps lignes :


l'alim du CRT :


et l'alimentation générale :


vous pouvez télécharger le schéma en PDF ici :
page 1
page 2
page 3
page 4

à noter que sur ces schémas n'apparait pas le potentiomètre de contraste qui est optionnel;
de même, les lampes des étages FI (L1, L2, L7 et L8) peuvent être supprimées, dans ce cas, il faut remplacer dans la chaine leur filament par une résistance de 82 ohm.
Voici à titre indicatif, l'implantation des tubes sur le châssis du TF1786A :


et le schéma d'origine du TF1786A.





Voilà, vous voyez maintenant comment sauvegarder ces vieux téléviseurs !
