Remise en état d'un Westinghouse modèle Aériola Senior 1





Remontage : variomètre



13. Variomètre : remontage

On peut maintenant procéder au remontage, dans l'ordre inverse du démontage...

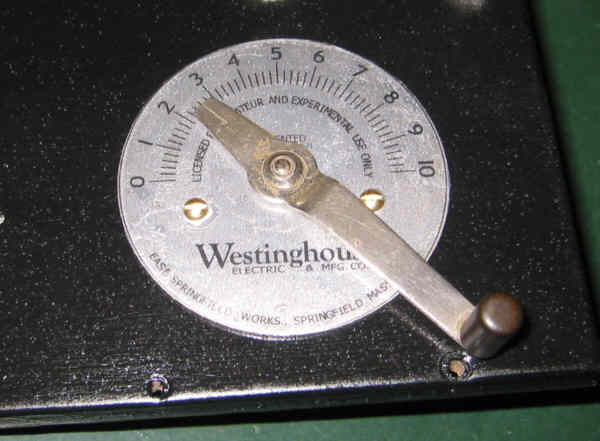

Une fois polie, la manette du vario d'accord est introduite, avec sa rondelle d'appui, dans legros cadran :



La rondelle élastique et la rondelle de maintien sont installées de l'autre côté :


la vis est bloquée en appuyant assez fortement sur la rondelle de maintien afin d'éliminer le jeu de rotation : il faut que celle-ci soit assez dure pour que la manette reste dans sa position

L'ensemble cadra-manette est alors refixé sur le panneau; j'ai changé les 2 vis :


Puis la bobine est refixée sur les berceau à l'aide des 2 vis :


Le réglage de la bobine mobile se fait ainsi, tout d'abord, amener la manette sur le repère "0" :


puis tourner la bobine pour l'amener parallèle au gros tube, bloquer la vis :


On installe alors la rondelle élastique sur l'axe du vario de réaction, après l'avoir "retendue" en la pliant :



le cadran "tickler" est refixé à l'aide de 2 nouvelles vis laiton à bois, recoupées en longueur :


la flèche du bouton est polie, le bouton nettoyé :


puis le bouton est revissé sur l'axe, la flèche est amenée au repère "0" :


et la bobine alignée comme la première, la vis est bloquée :


Le ressort spiral d'une des bobines avait été rallongé :


D'ailleurs le raccord était mal soudé, à coup sûr, j'aurais eu un mauvais contact ici ! Donc je l'ai reformé et ressoudé sans rallonge :

les ressorts sont vus "enroulés", c'est-à-dire les 2 commandes aux repères "0". Lorsqu'on bouge les commandes, les ressorts se déroulent, donc

Le point froid de S5 est ressoudé à la masse :




14. Variomètre : mesures

Une fois le variomètre remonté, je peux mesurer son inductance, du moins pour la partie accord (S1-S2-S3-S4-S5).

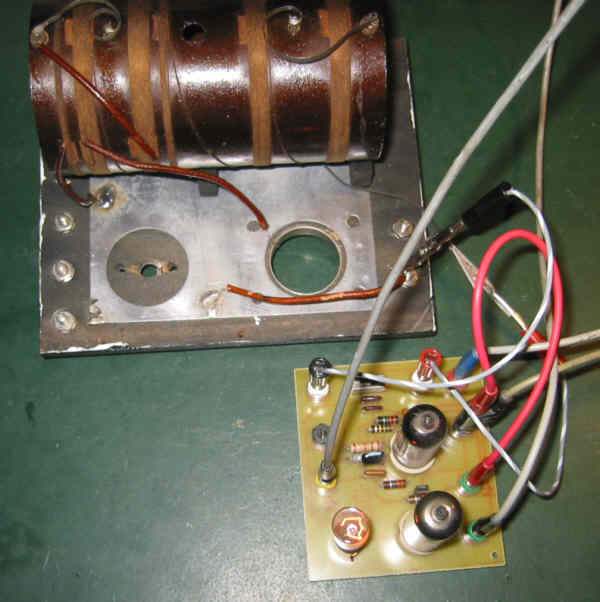

J'ai donc utilisé mon banc de mesures des inductances pour faire ces mesures :


J'ai connecté les sections d'accord uniquement :


un fil à la masse (tôle) et l'autre sur le fil de la bobine mobile S1

Et voici les mesures d'inductance, effectuées pour 5 positions de la manette (0-2.5-5-7.5-10):



voici la courbe de variation de l'inductance en fonction de l'index, de 0 à 10, mais aussi les fréquences et longueurs d'onde attendues suivant la capacité d'accord Ca1 et Ca2 :

On remarque qu'avec les valeurs de Ca1 et Ca2 mesurées (compte tenu de la capacité résiduelle du capacimètre) 360 et 90 pF, on n'a pas de recouvrement de gamme ...
Par contre, si on suppose que les condos Ca1 et Ca2 ont un peu varié et qu'à l'origine, leurs valeurs étaient plutôt 250 et 75 pF, voici ce que ça donne :

Il y a bien recouvrement des 2 sous-gammes et la gamme complète va de 200 m à 600 m.

Bien entendu, tout ça est théorique, et dépend de la capacité du câblage, de celle amenée par la détection et surtout de l'antenne, car il ne faut pas oublier que l'accord se fait en série, et pas en parallèle ! Nous verrons plus tard, avec une antenne fictive, si la gamme couverte est la même ...



à suivre : suite du remontage
