Remise en route du Jarson 6 lampes





Remise en état du châssis radio : changement des CV et essais



15. Changement des CV

Voilà c'est décidé, je choisis la solution de changer les condensateurs variables.
Bien que je n'ai pas de CV d'époque et que je vais donc être obligé d'en adapter des plus récents, c'est tout de même la meilleure solution :
car : c'est sûr, les CV actuellement montés n'ont pas la bonne valeur
car : c'est la solution la plus simple, qui nécessite le minimum de modifications

L'idée est donc d'utiliser des CV à double cages dont la valeur est proche de 500pF et de faire une association de ces deux cages avec un padding pour obtenir une capacité maximale de l'ordre de 600pF, valeur optimale pour ce poste.
Considérons un CV standard à deux cages :


On note Cm la valeur maximale du CV (par exemple 490 pF). La valeur minimale en général est de l'ordre de 10 à 20pF.
Si on mettait les deux cages en parallèle en reliant les 2 bornes, on obtiendrait une valeur maximale égale à 2Cm, soit près de 1000pF, ce qui est trop. En faisant ce montage avec un condo fixe noté Cp :


la capacité maximale de l'ensemble est donné par la formule :


un rapide calcul montre que pour obtenir environ 600pF, il faut que Cp soit de l'ordre de 120-150pF.
Dans le tableau suivant, on a noté pour plusieurs positions des lames mobiles d'un CV variant de 20 à 520pF, la capacité équivalente de l'association avec un padding de 150pF:


On voit que la capa maximale dépasse un peu 600pF, mais que la capa résiduelle est quasiment double d'une seule cage, ce qui est normal, le padding n'intervient pas pour la capa minimale. Donc on perdra en haut de gamme (hautes fréquences).

Il est temps de choisir les CV. J'en ai pris des pas trop gros et on verra par la suite que j'ai bien fait. Tout d'abord, les mesurer :

550 pF à fond, moins 30pF de résiduelle du capacimètre, ça donne 520 pF.


50 pF au minimum, moins 30pF de résiduelle du capacimètre, ça donne 20 pF.

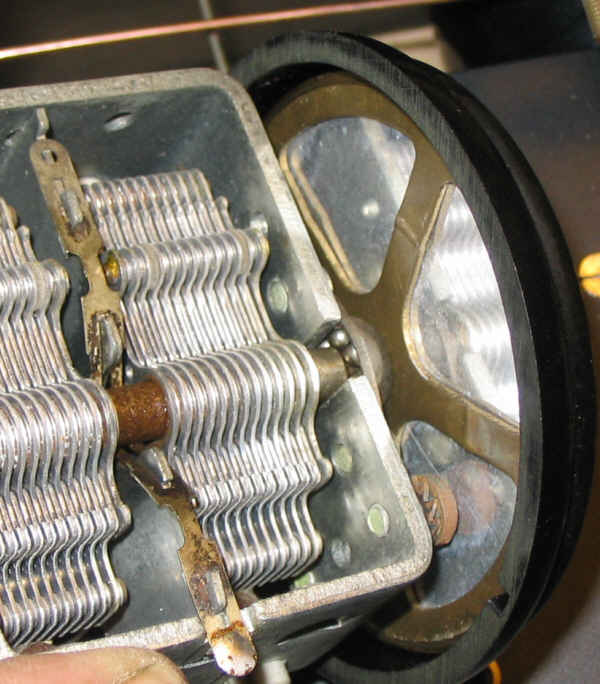

L'association se fait en soudant le condo de 150 pF directement sur les supports des cages :


Mesure de l'ensemble, à fond :

630 - 30 = 600pF. Parfait.
Mesure de l'ensemble, au minimum:

60 - 30 = 30pF. moins que prévu, c'est encore mieux.

Je n'ai pas trouvé deux CV identiques, du moins visuellement, mais ils sont identiques en valeurs. L'un comporte deux cages identiques, l'autre comporte une cage plus grande , mais de valeur identique.
Passons au montage sur la face avant ...
Tout d'abord, dépose des anciens, en commençant par les cadrans. Je comprends maintenant l'intérêt de la pièce tubulaire qui visiblement est artisanale :


Elle servait tout simplement à passer du diamètre des CV (4 mm) au diamètre du cadran (6 mm). Encore une preuve du changement des CV !
Maintenant, moment de vérité : l'axe des nouveaux CV entre-t-il dans les cadrans ?


Oui !!!


Malheureusement, ils sont trop courts. Je les ai rallongés avec un axe de potentiomètre, manchonnés et collés (le manchon est un tube d'alu 6/8 de 20 mm de long environ. Les fixations des CV se font par vis et écrous. Sur le corps du CV, il y a des trous, certains taraudés SI, d'autres même pas taraudés, donc j'ai retaraudé en M4. Puis j'ai fait un gabarit de perçage :


Il suffit de le placer sur la face avant en alignant le trou central avec le trou existant et de prépercer les deux trous:


Les deux trous sont alors percés à 4,2 mm, le trou central étant agrandi à 10 mm pour passer le manchon de l'axe. Les fixations se font par vis, écrous et contre-écrous :


puis les fils sont raccordés simplement par soudage :


Ouf, les CV ne sont pas trop gros, la A441N peut se monter :

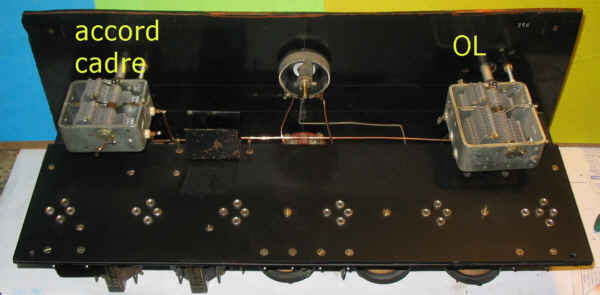

Il n'y a plus qu'à installer de la même manière l'autre CV, voilà les 2 CV changés :




16. Vérification fréquences de l'OL

Voici les fréquences relevées de l'oscillateur :
- GO : 190 ... 501 kHz, ce qui donne en réception : 130 (2300 m) .... 441 (680 m)
- PO : 550 ...1370 kHz, ce qui donne en réception : 490 (610 m) .... 1310 (230 m)

Ce qui est tout à fait correct... à part... à part que l'oscillateur décroche pour un réglage du CV sur un index supérieur à 92 : trop de capacité certainement. Peu importe, la bande est correctement couverte. Si vraiment cela est gênant, j'essaierai de diminuer le padding sur le CV de l'OL.



à suivre ....
