Multimètre PHILIPS type GM4256



Platine des connexions : rénovation




12. Démontage partiel

Pas question de tout démonter : il faudrait tout dessouder ... Je vais donc me contenter de démonter les enjoliveurs des prises, de nettoyer et de masquer pour passer un coup de bombe de peinture ...


Les enjoliveurs des prises à 4 douilles sont vissés, on peut donc facilement les enlever, les prises restent en place grâce au câblage



Les prises latérales à 3 douilles sont déposées également

Ensuite, on enlève le reste : bouton, prises à l'avant, volet de gammes ...




Il faut décoller cette étiquette



La partie pupitre deshabillée (cliquez pour agrandir)



Tous les enjoliveurs, les cavaliers et le seul bouton (cliquez pour agrandir)



13. Peinture

Travail assez long pour tout masquer afin que la peinture ne puisse pas atteindre les contacts électriques.


Masquage à l'aide de scotch (cliquez pour agrandir)




détails du masquage

Passage de la bombe et ...

Avant le démasquage(cliquez pour agrandir)



détails du résultat de la peinture



14. Volet de gammes

Les axes du cavalier étaient absents. J'en ai refait en hêtre :

Tout en haut, le grand axe de rotation, en bas les 2 tourillons



introduction d'un tourillon dans le tube du volet



il faut le pousser à l'aide d'un tournevis pour qu'il entre dans le trou du cavalier



On procède à l'identique pour l'autre tourillon(cliquez pour agrandir)




Puis on bloque les tourillons en fermant les tubes du volet à la pince



15. Potentiomètre secteur

Ce potentiomètre permet de régler la tension primaire du transfo en fonction du secteur disponible. Il a déjà été remplacé :


mais celui-ci n'est qu'un rhéostat, il ne convient pas du tout !

Je vais donc le remplacer. Seulement, ce composant doit pouvoir supporter un courant important, je vais donc utiliser un commutateur à 12 positions et des résistances fixes de puissance :

en haut, le potard d'origine, en bas l'ersatz à plots

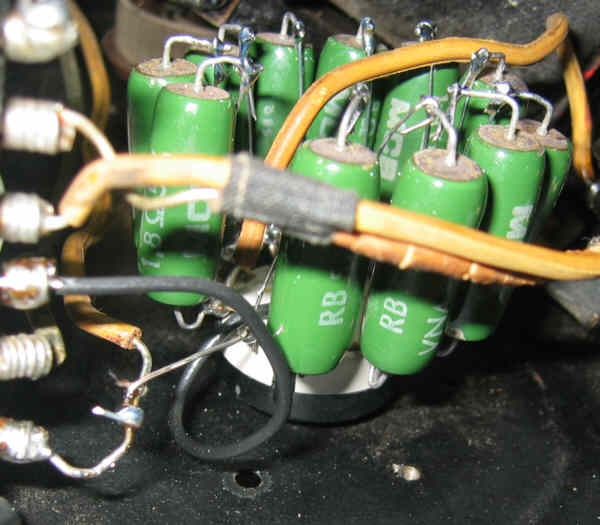

et voici ce nouveau composant :




16. Résistances des calibres

Voici une vue montrant ces résistances, toutes bobinées :

Il y a des absentes !! (cliquez pour agrandir et voir les repères de nomenclature)

J'ai mesuré toutes les résistances présentes et refait un dessin plus parlant :

En plus des 7 absentes, 5 sont coupées et une autre a beaucoup varié(cliquez pour agrandir)

Il y a du boulot ... différent selon que la résistance est absente (il faut réaliser un support) ou coupée (on peut récupérer son mandrin).
Voici les photos des résistances réparées ou recréées ;


R34 : c'était une soudure qui avait lâché, ça c'est simple !



R33 : fil irréparable, remplacé par 2 résistances de 200k à 1%



R40 : 2 résistances de 402



R31 : 10 résistances de 10k en parallèle



R32 : 4 résistances de 42,2 ohm en parallèle



R17 : 8 résistances de 10k en parallèle



Fabrication des 7 mandrin en bois pour les résistances à refaire



R8 et R22



R23




R24



R26



R19



R11



R26

Voici le dessin des résistances remplacées et mesurées de nouveau :

Normalement, avec de bonnes résistances, cela devrait aller mieux ! (cliquez pour agrandir)



17. Suite du remontage




J'ai conservé cet interrupteur qui était bon



Le commutateur ersatz de R1 en place (cliquez pour agrandir)







Repose du milliampèremètre



Repose du bouton existant. j'ai du découper la plaquette du commutateur pour laisser passer l'écrou

J'ai fait un moulage des enjoliveurs car il en manquait un pour les prises 4 douilles et 2 pour les prises 2 douilles. En voici un :


les tiges filetées sont vissées dans des trous taraudés dans la résine. Côté visible, une goutte de résine a été ajoutée car les trous débouchent pour pouvoir les tarauder




La fixation se fait donc par écrous + rondelles



Où est l'enjoliveur refait ?



Les deux autres enjoliveurs : les tiges filetées sont collées




Repose des 2 prises avec leur enjoliveur et leur étiquette



Recâblage du fil 440V qui avait disparu ...



Repose d'une ampoule 6,5V 0,1A



18. Réassemblage des deux parties

Voilà, la platine pupitre est terminée :

(cliquez pour agrandir)

Pour réassembler la platine avec le boitier, vu que la charnière est fixée sur le fond, il faut d'abord la refixer sur celui-ci.
J'ai donné un coup de peinture sur le fond car il était pas mal abimé :

J'ai remis des pieds caoutchouc, ceux d'origine étant vraiment usés



La charnière est reboulonnée sur la platine pupitre, le fond est présenté côté peint vers le bas (cliquez pour agrandir)



Puis on boulonne le fond à la charnière

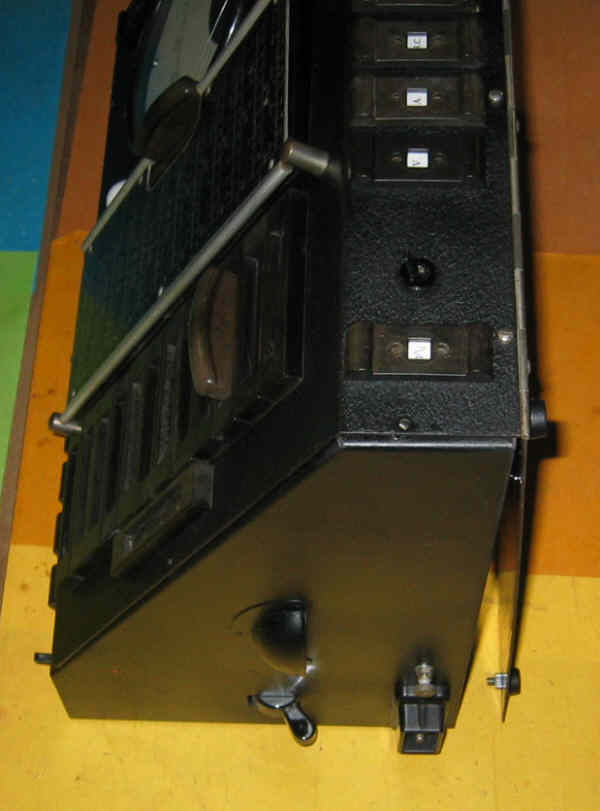

Cet assemblage tient tout seul sur le côté, pour faciliter le vissage :

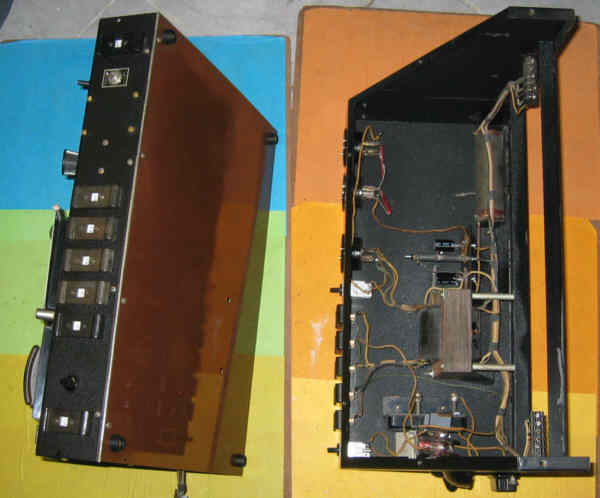

Positionnement de cet assemblage à côté du boitier alim, les 2 placés verticalement (cliquez pour agrandir)

On peut alors coiffer le boitier alim par l'ensemble pupitre-fond :


On visse le fond sous le boitier alim (6 vis) en tenant verticalement le pupitre :


Puis on redresse l'ensemble de façon à le poser sur les pieds, donc en position normale, mais pupitre rabattu vers l'avant :

Bien que cela prenne beaucoup de place, on a tout de même accès à tous les composants (cliquez pour agrandir)

En fait, le boitier alim ne repose pas exactement sur ses 4 pieds, car le pupitre est coudé et porte en premier :





A suivre : ersatz et essais
