RCA Radiola III





Modification pour recevoir les GO : seconde étude



1. Idée de départ

Lorsque j'ai fait la modification du variomètre du précédent Radiola III, j'ai obtenu une inductance vraiment élevée (4 mH). Je me suis dit qu'il devait donc être possible de la diminuer.
Pour cela, il suffit d'utiliser un fil un peu plus gros afin de diminuer le nombre de tours de tous les enroulements ....

Voici donc la desciption de cette (nouvelle) modification à laquelle j'ajouterai quelques réparations ....



2. Modification du variomètre

Par rapport à la modification précédente, les changements sont résumés dans ce tableau :


Comme on peut le voir, le fait de passer le diamètre de fil de 15/100 à 2/10, fait que le nombre de tours de chaque enroulement baisse dans le même rapport (puisque la place est comptée !)
Ce rapport est de l'ordre de 1,3 - 1,4 ; on peut donc espérer diminuer l'inductance dans le rapport 2 environ.

j'ai déjà décrit le rebobinage du variomètre ; voici néanmoins quelques nouvelles photos :



Le variomètre rebobiné

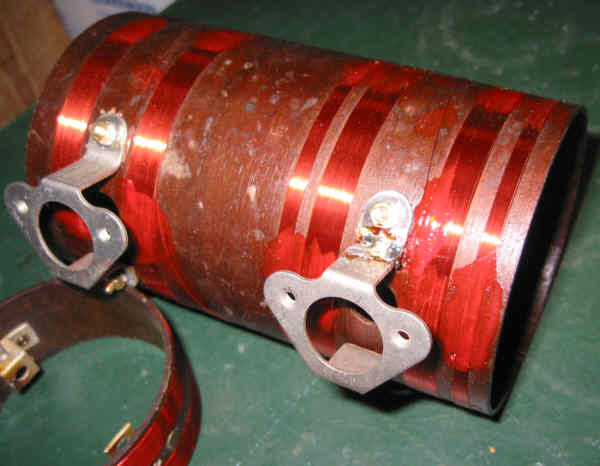

les équerres remontées sur le cylindre




Le variomètre remonté sur la face avant


les boutons


Contrairement au vario précédent, j'ai mis que quelques points de vernis de blocage



Les connexions spirales
On peut alors mesurer l'inductance de l'ensemble des bobines d'accord; voici la courbe obtenue :


On voit que l'inductance varie de 0.5 à 2.2 mH environ, ce qui fait toujours une variation de fréquence dans un rapport 2, autrement dit on peut encore couvrir tous les émetteurs de la bande GO entre 1000 et 2000 mètres, mais il faudra augmenter le condensateur d'accord ! Voici à titre d'exemple, les fréquences qu'on peut recevoir (en kHz) pour 2 condos d'accord, 600 et 200 pF, pour quelques positions de l'aiguille :


Voici un autre tableau, avec un condo d'accord de 500 pF :




3. Remise en état : rhéostat

Lors du démontage, je me suis aperçu qu'un des rivets de sertissage d'une des cosses était cassé, j'ai du réparer le rhéostat en le remplaçant par un boulon :


le rivet remplacé par un boulon en laiton diamètre 3



repose du rhéostat et de son bouton



4. Remise en état : support des lampes

Un des disques de retenue des douilles était cassé, j'ai donc commencé par démonter tous les éléments du support :


une fois les douilles désoxydées, j'ai soudé un fil rigide sur chacune d'elles :


puis j'ai remonté les éléments :






J'ai vérifié que les ersatz de lampes s'embrochaient bien :


Puis j'ai reposé le support, retenu par 2 bracelets de caoutchouc :





5. Remise en état : transfo BF

Encore une fois, le transfo d'origine était coupé : les 2 enroulements en plus ! Il faut donc le refaire ....
Même technique que précédemment; voici quelques photos du transfo remonté sur son support :






6. Remise en état : condensateurs

J'ai refait les 5 condos car contrairement à la version précédente, C4 est installé. Voici les condos refaits :


C5 (tout en haut) contient aussi R1.
Les condos C1 à C4 sont fixés sur la face avant :


puis on finit par installer C5/R1 et à visser les fils de connexion :


Voilà, il n'y a plus qu'à essayer ...



7. Essais

Comme prévu, tout fonctionne parfaitement bien, malgré la diminution d'inductance du variomètre.
Voici les stations reçues suivant les 4 combinaisons possibles (entrée antenne et condo d'accord) :


C'est encore la 4° combinaison (à droite) qui procure le meilleur étalement de la gamme (antenne par C2, accord par C4=160 pF)

Voici les valeurs des composants modifiés, ainsi que les résistances des bobinages pour vérification :

(entourées en rouge, les modifications de valeurs par rapport à la version précédente)

Une fois le câble d'alimentation rénové (fils, plaquettes de repérage), le boitier rafraichi (vernis) et les vis changées (chromées), ce Radiola III est bon pour le service !



Il me reste encore un radiola III .... que vais-je bien pouvoir en faire ???
un autre Radiola III modifié GO et intégré dans une caisse !
