Lampemètre 266 : réplique de Metrix 310 (partie 4)
,

4) raccordement des transfos

Voilà l'opération pendant laquelle toutes inversion peut avoir des conséquences dramatiques !

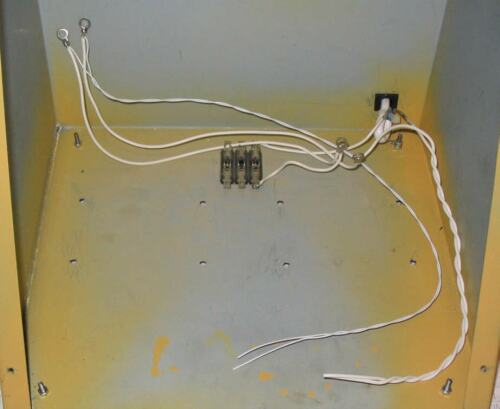

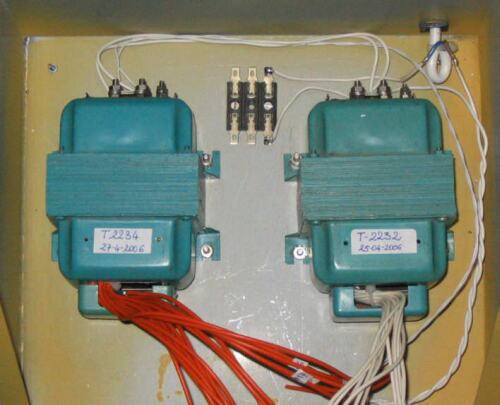

On commence par câbler le cordon secteur, les fils vers les fusibles, l'interrupteur et le voyant. Puis on raccorde les primaires des transfos.







Jusque là, c'est simple....maintenant, ça se complique: il faut raccorder les fils aux fiches bananes !

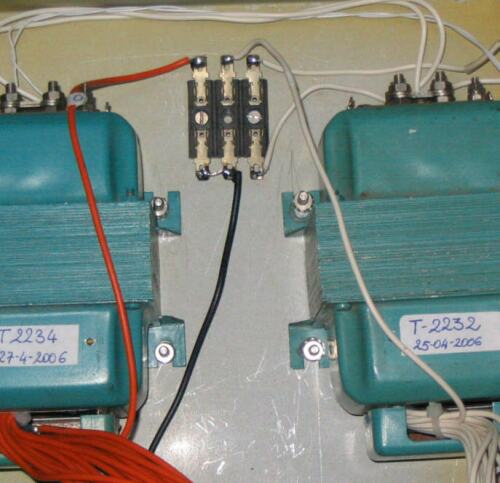

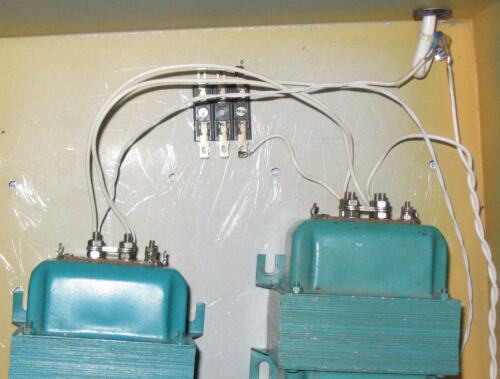

On commence par les 2 fils "0V" de chacun des transfos seront connectés au 2 porte-fusibles.

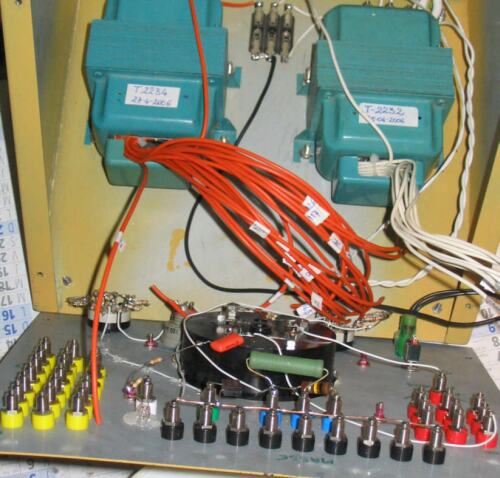

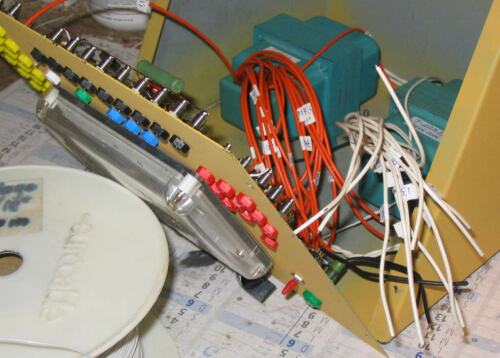

Ensuite, il faut caler la face avant pour procéder au câblage des autres fils.

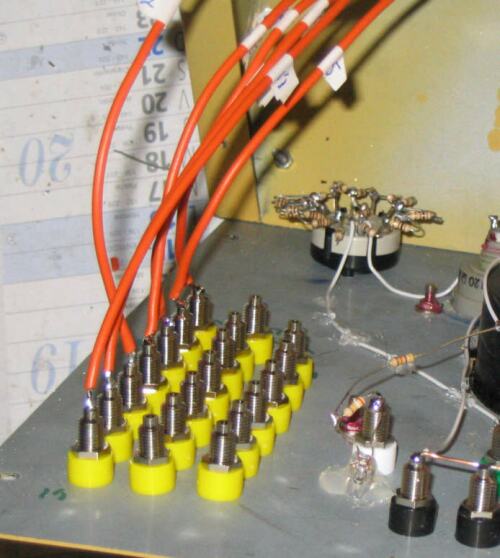

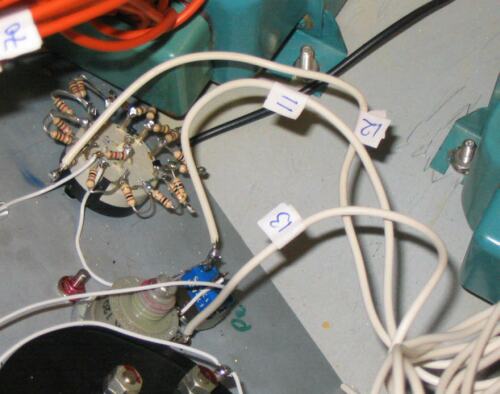

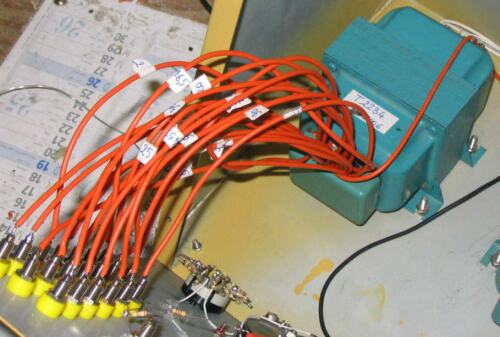

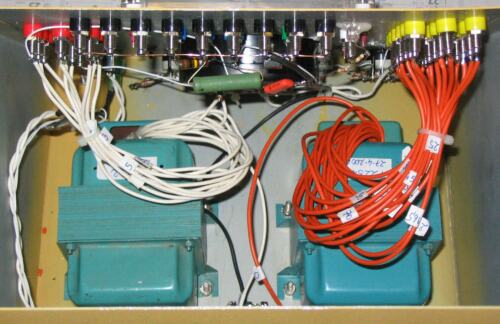

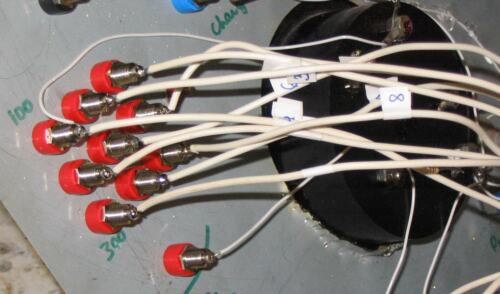

Puis les autres fils des tensions de chauffage, en respectant les numéros !! Puis on finit par les hautes tensions, et enfin par les 3 fils de polarisation.










Il reste la connexion de masse, commune, partira des 2 porte-fusibles pour aboutir aux douilles de masse de la face avant.




5) Interrupteur et voyant. essais.

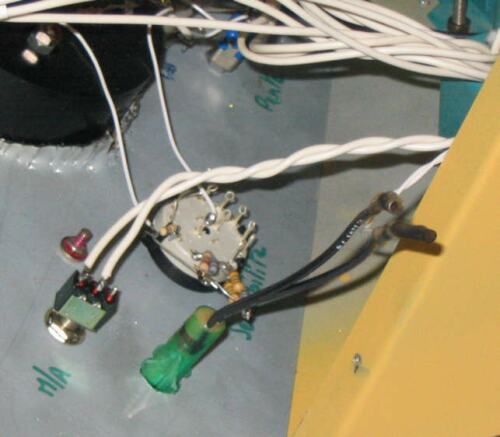

il reste alors à connecter l'interrupteur de mise ne marche et le voyant secteur.



Installez les fusibles, branchez le cordon secteur, mettez en marche.



Normalement, le voyant s'allume. Il faut vérifier toutes les tensions aux douilles de chauffage et les hautes tensions.
Si des inversions sont faites, il faut les corriger.

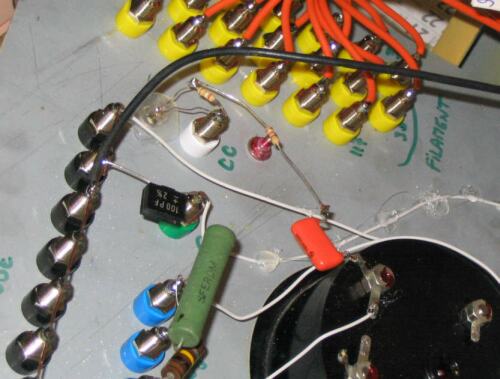

Vérifiez aussi la tension de polarisation sur la douille de grille 1. Cette tension est variable selon la position du commutateur.
