Mon idée de départ était d'utiliser un bloc Sécurit type 303R. Après quelques essais infructueux (pas d'oscillation sur certaines gammes), j'ai décidé de simplifier et de ne faire dans un premier temps que la gamme GO.
Voici donc la description de cette construction.
Tout d'abord le schéma (cliquez pour agrandir) :
Rien de bien original là-dedans.... une changeuse classique, sauf que vu la faiblesse des tensions disponibles (40V), j'ai opté pour une alimentation série de l'anode oscillatrice, et donc les 2 enroulements grille/anode de l'oscillateur doivent être séparés.
Les écrans sont alimentés sirectement par le 40V, et on trouve dans l'anode un filtre de bande à 455kHz, qui n'est qu'une bête demi MF récupérée, la liaison avec le Radiola III se faisant par condo série.
J'ai utilisé un CV de récupération (sur un appareil TRW), dont j'ai totalement oublié la fonction...), alors la surprise a été lorsque je l'ai mesuré : 630 pF environ !
Du coup, la bande couverte va jusqu'à 2400 mètres ... bon, on fera avec.
Pour faire l'oscillateur, j'ai donc utilisé un transfo d'un bloc Sécurit (un plus vieux encore, du temps des MF à 135kHz)
dont j'ai séparé les 2 enroulements.
De plus, en mesurant la self, et en faisant un alignement théorique, je me suis aperçu qu'elle était un peu faible; du coup, j'ai mis un noyau plongeur plus gros...
Voici le fichier d'alignement théorique (cliquez dessus pour télécharger le fichier excel)
Bien pratique, on entre la MF, le CV max, la résiduelle, ainsi que la fréquence mini et maxi de la bande qu'on veut couvrir et le tableur nous donne les valeurs des selfs, des trimmers et du padding !
Il donne aussi les écarts de fréquence dus à la commande unique.
Le préréglage de l'oscillateur consiste à régler le noyau de la bobine et le trimmer, le padding étant fixé par une association de condos fixes de précision.
On a intérêt à faire ce préréglage, histoire de tomber presque juste dès le départ. Et puis en GO, c'est facile.
Ensuite, j'ai fait le bobinage d'accord d'antenne : en fait, plus exactement, j'ai pris celui du bloc tel quel ! Evidemment, il était prévu pour un Cv de 490pF, c'est pourcelà qu'on descend à 2400 mètres avec un CV de 630 pF...

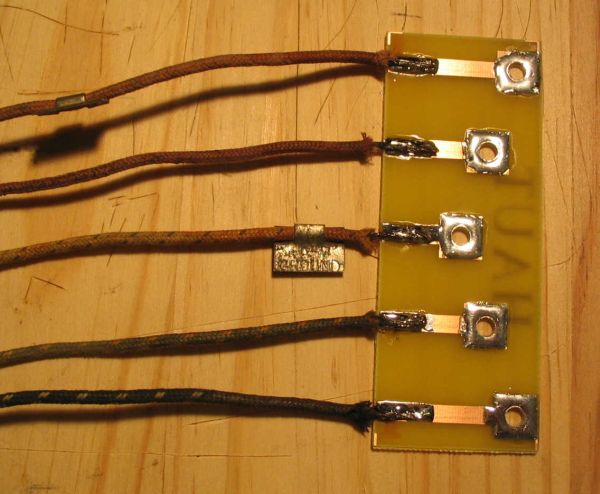

Le câblage est assez simple et vu les fréquences, il n'y a pas vraiment de précautions à prendre. J'ai tout de même mis un condo sur le +40V pour le découpler...
Essais :
Tout d'abord, j'ai réglé le filtre de bande à 455 kHz : injection du 455 kHz sur la grille 4 de la lampe, blocage de l'oscillateur en court-circuitant la grille 1, et visualisation de la sortie à l'oscillo.
Le réglage est bon lorsqu'on a un maximum de tension (il faut une sonde 1/10 à faible capacité pour ne pas fausser l'accord)
Ensuite, pour l'alignement, c'est simple, comme l'oscillateur est préréglé, il suffit de vérifier :
j'ai choisi 2 fréquences d'alignement : 138 kHz et 289 kHz.
On règle le CV de façon à avoir 289+455=744kHz sur l'oscillateur.
Puis on injecte du 289 kHz à l'entrée et on règle le trimmer de la bobine d'accord d'antenne pour obtenir le maximum de tension en sortie (avec l'oscilloscope)
Puis on règle le CV pour avoir 138+455=593 kHz sur l'oscillateur.
Puis on injecte du 744 kHz et on règle le noyau de la bobine d'accord d'antenne.
On répète ces 2 opérations, car elles sont dépendantes, mais en général, 2 ou 3 fois suffisent.
On peut alors vérifier dans la bande, que la commande unique "suit bien", c'est-à-dire qu'on a toujours 455 kHz entre la fréquence d'entrée et celle de l'oscillateur.
