Remise en route du poste Loewe-Opta type Thule





Essais



10. Préparation de l'essai

Il est temps de procéder au premier essai. Pour que ce soit plus pratique, j'ai déposé le HP de la caisse :

Notez les 5 fils !
Sympa ce saladier :


L'ensemble "bobine excitation-transfo adapteur" se connecte sur le châssis par une fiche européenne 5 broches :


dont voici les branchements :


La lampe FI qui est une HP4106 (équivalente à une E447, pentode à pente variable) a perdu son téton d'anode ! J'ai réussi à meuler le dessus de la boule de verre et souder un petit fil, pour le raccordement au fil sortant du transfo FI, j'ai utilisé une pince croco :

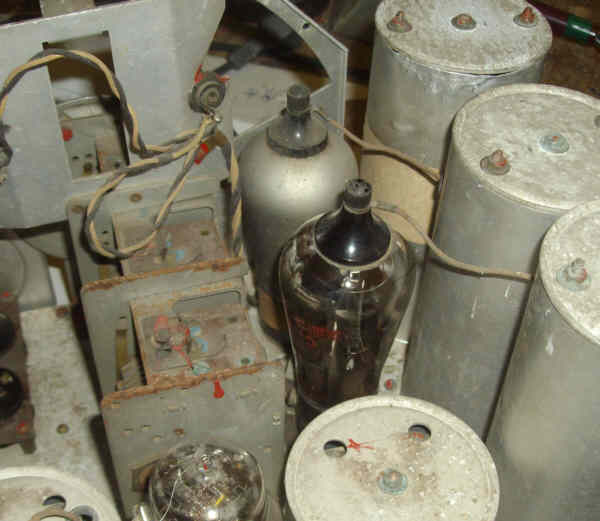

Les autres lampes sont installées, la LAS317 et la 2HMD :


Et le répartiteur de tension est mis sur 240V :


à droite, on choisit en gros la tension :
- "3" = 110V
- "4" = 150V
- "5" = 220V
à gauche, on peaufine :
- "1" = 20V en plus
- "2" = rien en plus; donc ici : "1" et "5" = 20+220 = 240V



11. Ersatz de L4

Je n'ai pas de RE034, j'ai du réaliser un ersatz avec une 1LH4; voici son schéma :


Le voici, au dernier plan, derrière la valve, la pentode de puissance et la triode BF :




12. Essai

Mise sous tension, la HT monte, un léger ronflement se fait entendre...je branche l'antenne, je manoeuvre le levier de commande de gamme, je tourne le CV vers les grandes longueurs d'onde et France Inter est entendu !!

Le fonctionnement est parfait, la CAG agit très bien. J'ai noté les tensions sur le schéma (avec un ersatz de valve car la PV4100 est un peu faible)
Durant ce premier essai, j'avais enlevé le capot du second transfo BF pour pouvoir isoler C7 afin de vérifier le fonctionnement de la CAG :


De même, j'ai confectionné un plot pour la HP4106 :

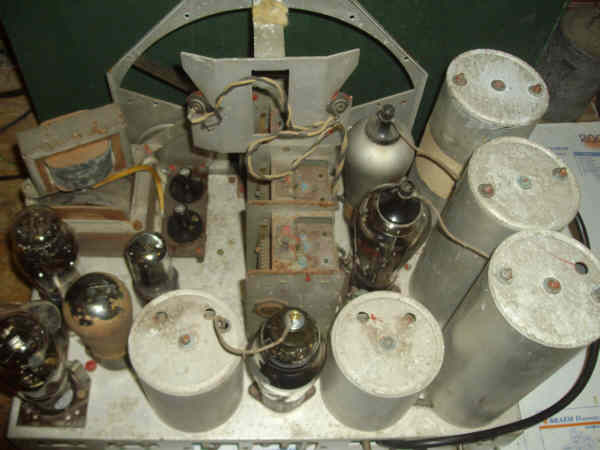

Voici donc le châssis équipé, dans l'état actuel de fonctionnement :



photo de détail de l'intérieur de la 2HMD :




13. Ersatz de 2HMD

Bien que la 2HMD du poste fonctionne parfaitement, il est intéressant d'étudier un circuit de remplacement.

Après quelques essais infructueux utilisant plusieurs couples de pentodes, ou même des triodes-pentodes dans la même ampoule (comme les LCF201/5U9, XCF80) qui fonctionnaient en GO et PO mais pas en OC, le meilleur résultat, d'ailleurs excellent, sans problème apparent même en OC, a été donné par une heptode la 3BA6 qui est la version 3.15V de la EK90/6BE6.
Voici le schéma de l'ersatz :


Comme on peut le voir, l'ersatz est simple. Les 2 plots d'anode sont reliés ensemble, les grilles sont reliées à la grille 1 (oscillatrice) et 3 (modulatrice) de la lampe, c'est-à-dire conformément à leur utilisation classique dans un étage changeur de fréquence.
Voici la version prototype d'essai de cet ersatz :


où l'on peut voir le raccord du fil vers le téton (grille oscillatrice).

La version définitive est capotée par une ampoule en résine :


la voici à sa place, en fonctionnement :


Maintenant, ce poste a un secours pour sa lampe très spécifique !



à suivre : caisse
